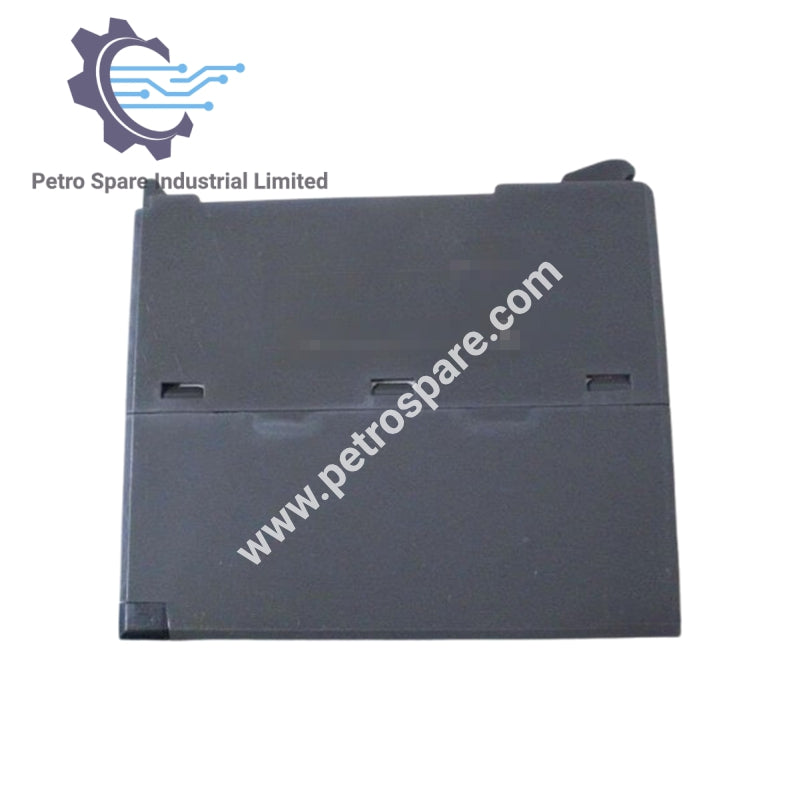

NP1F-HC2MR

Visão Geral

NP1F-HC2MR é um Módulo de Contador de Alta Velocidade da Fuji Electric , projetado para contagem precisa e controle em aplicações de automação industrial de alta velocidade.

Informações Gerais

• Fabricante: Fuji Electric

• Número do modelo: NP1F-HC2MR

• Tipo: Módulo de Contador de Alta Velocidade

Especificações de Entrada

• Sinal de entrada de contagem: Sinal de 2 fases (diferença de fase de 90°), sinal direto/reverso, pulso codificado, etc. (selecionado por software)

• Nível do sinal: Coletor aberto ou sinal diferencial (onda quadrada; diferencial aplica-se apenas ao NP1F-HC2)

• Tensão de entrada: 5 V / 12 V / 24 V DC

Características do Contador

• Tipo: Contador de anel, função de reset, função de gate, função de comparação, detecção de fase Z

• Número de canais: 2 canais independentes

• Velocidade de contagem: 200 kHz

• Faixa de contagem: -2.147.483.648 a 2.147.483.647 (tipo DINT)

Funções Adicionais

• Função de multiplicação: ×4 (apenas sinal de 2 fases)

• Função de reset: Comando soft

• Função de gate: Sinal de entrada externo e comando soft

• Função de comparação: Comando soft

• Detecção de fase Z: Sinal de entrada externo e comando soft

• Seleção de borda: Borda de subida ou descida para sinal de entrada externo

---
