NDSI02

Visão Geral

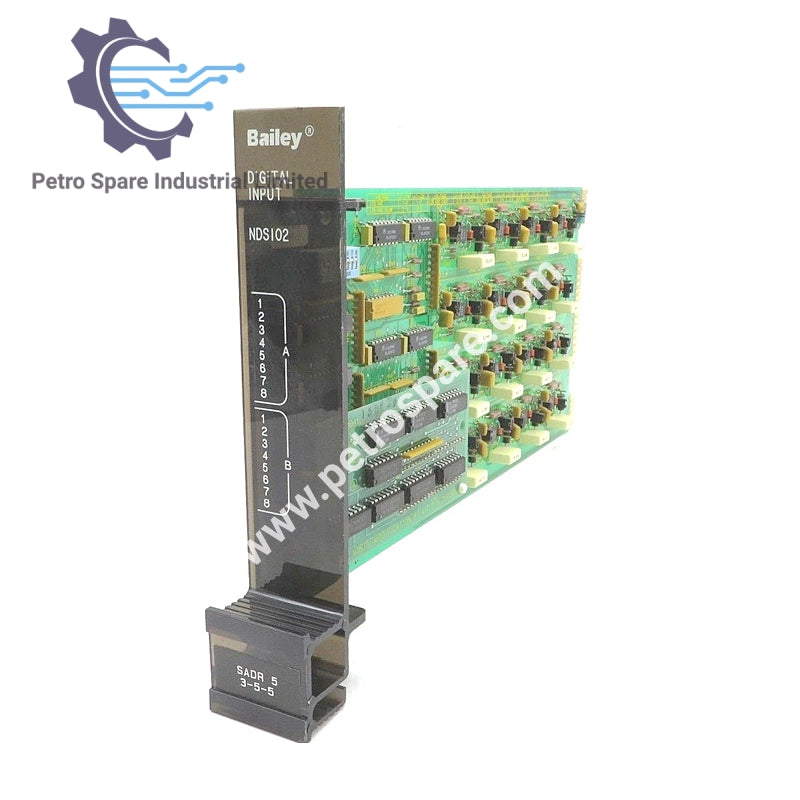

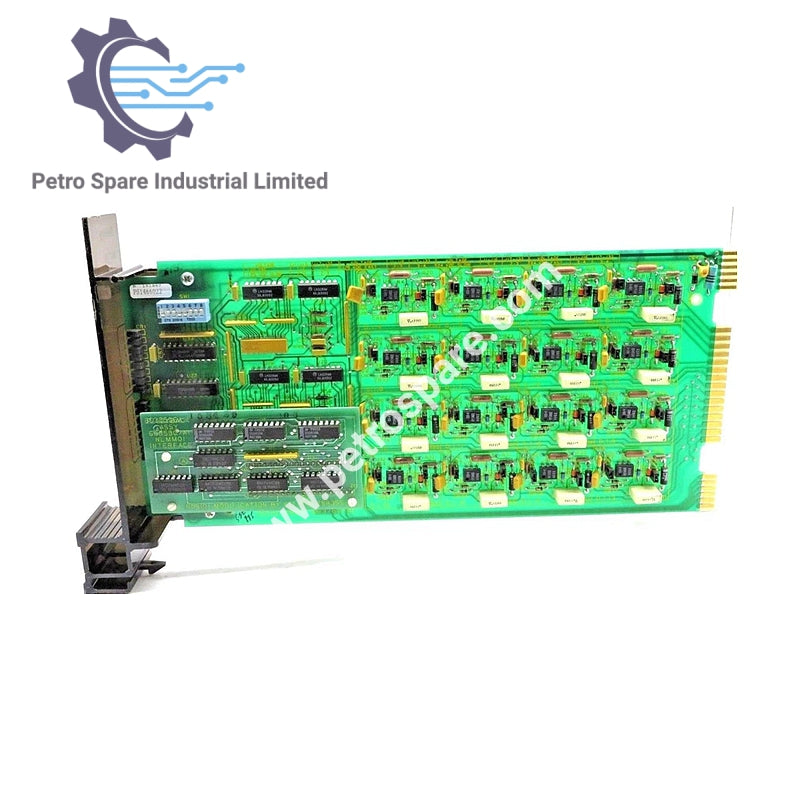

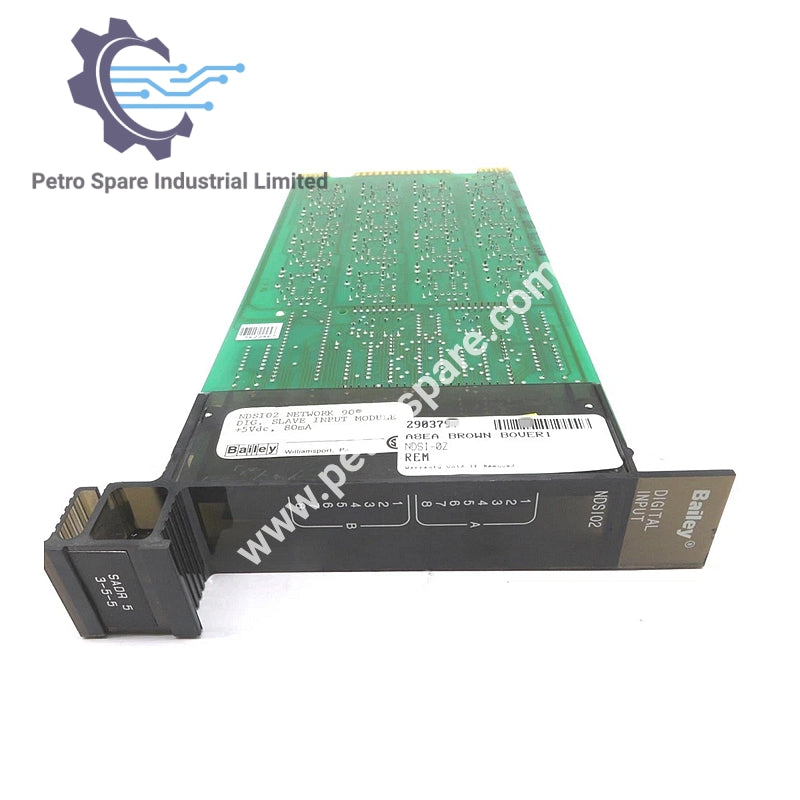

O NDSI02 da ABB Bailey é um módulo escravo digital Network 90 para interfacear entradas de contato passivo com controladores lógicos.

Classificações Elétricas

• Corrente típica de entrada: 4,5 mA @ 24 VCC, 5,0 mA @ 125 VCC, 7,0 mA @ 120 VCA @ 60 Hz

• Tensões DC de E/S: ±5 VCC (±5%), 24 VCC (±10%), 125 VCC (±10%)

• Tensão AC de E/S: 120 VCA (±10%)

• Tensão de acionamento (mín): 21,4 VCC, 95,0 VCC, 85,0 VCA

• Tensão de desligamento (máx): 12 VCC, 60 VCC, 42 VCA

• Corrente máxima de entrada no acionamento mínimo: 3 mA @ 21,4 VCC, 3 mA @ 95,0 VCC, 5 mA @ 85 VCA

• Corrente de fuga desligada (máx): 10 µA @ ≤12 VCC, 10 µA @ ≤60 VCC, 1,6 mA @ ≤42 VCA

Isolamento e Energia

• Isolamento: 300 V RMS entre entrada e lógica, entrada para entrada

• Consumo de corrente lógica: 55 mA @ +5 VCC, máx 79 mA

Desempenho

• Tempo de resposta: DC "Rápido" 1,5 ms, DC "Lento" 18 ms

• Comunicação: Entradas de contato passivo lidas pelo Módulo Mestre Lógico, Controlador Multifuncional ou PC-90 via Barramento Expansor

Instalação

• Montagem: Um slot na Unidade de Montagem de Módulo padrão NETWORK 90

Limites Ambientais

• Temperatura ambiente: 0–70°C (32–158°F)

• Umidade relativa: 0–95% até 55°C, 0–45% a 70°C (não condensante)

• Pressão atmosférica: Nível do mar até 3 km (1,86 milhas)

• Qualidade do ar: Não corrosivo

---
