239

Descrição

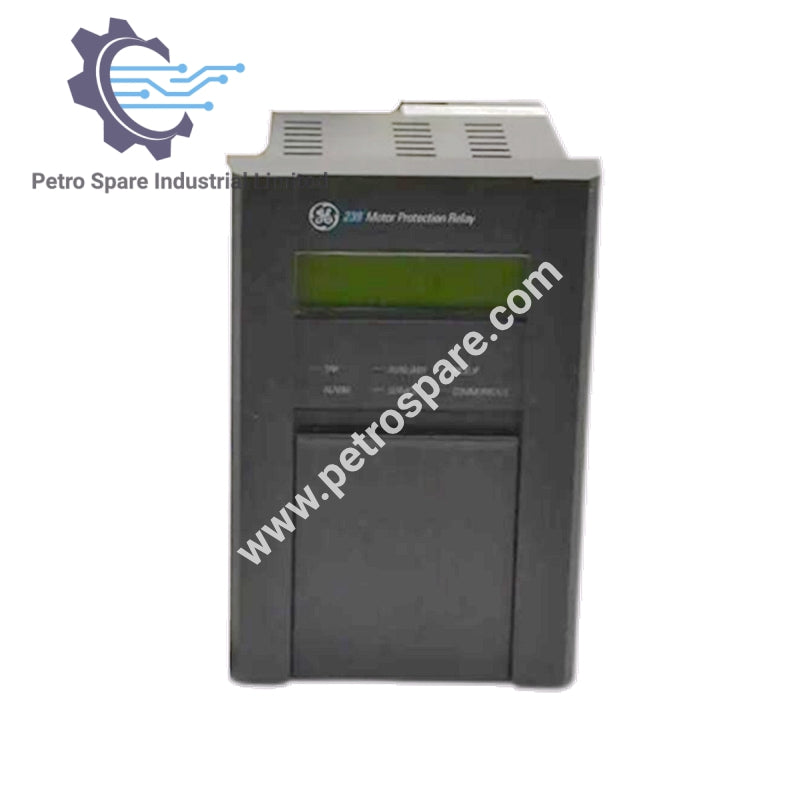

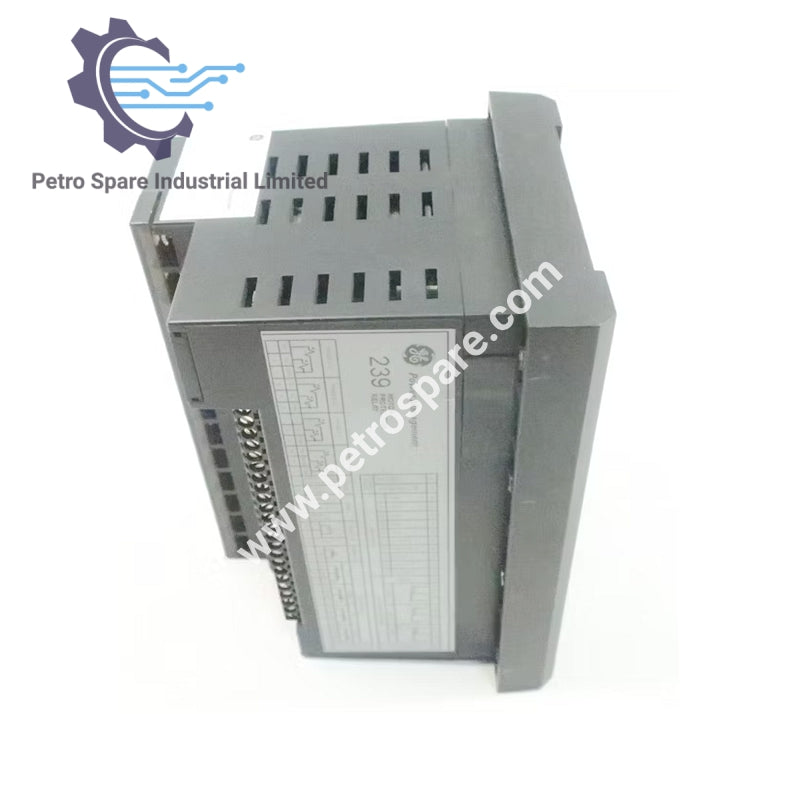

Multilin 239 é um relé de proteção de motor da General Electric. Ele protege motores CA trifásicos contra condições prejudiciais.

Entradas de Corrente de Fase

• Conversão: RMS verdadeiro, 16 amostras/ciclo
• Entrada CT: secundário de 1 A e 5 A
• Faixa: 0,1 a 11 × CT primário
• Frequência: 20 a 300 Hz
• Precisão: ±2% da escala completa

Entradas de Corrente de Terra

• Conversão: RMS verdadeiro, 16 amostras/ciclo
• Entrada CT: secundário de 5 A, 50:0,025
• Faixa: 0,03 a 1,4 × CT primário (CT 5A); 0,05 a 16 A (CT 50:0,025)
• Frequência: 20 a 300 Hz
• Precisão:
  • CT 5 A: ±2% da escala completa
  • CT 50:0,025: ±0,03 A (0–0,49 A), ±0,07 A (0,5–3,99 A), ±0,20 A (4–16 A)

Curvas de Sobrecarga e Tempo de Desarme

• Curvas: 15 formas fixas
• Inibição de Pickup de Sobrecarga: 1,00 a 5,00 × FLC
• Nível de Pickup: 1 a 1500 A
• Precisão:
  • Pickup: ±1% do valor exibido
  • Tempo: ±2% do tempo de desarme ou ±1 seg (o que for maior)

Desarme por Curto-Circuito e Terra

• Nível de Desarme por Terra: 0,05 a 15 A (CT 50:0,025); 3 a 100% (CT 5 A)
• Nível de Desarme por C/C: 1 a 11 × CT PRI / DESLIGADO
• Atraso Intencional: Instantâneo ou programável de 10 a 60000 ms
• Atraso Total: Instantâneo + Intencional

Temporização de Falha do Disjuntor

• Atraso: Instantâneo ou programável de 10 a 60000 ms
• Atraso Total: Instantâneo + Intencional

Proteção de Partida

• Térmica: Proteção separada para partida e funcionamento
• Ativação: Corrente de partida >101% FLC em 1 segundo
• Desativação: Corrente <100% FLC (motor em funcionamento)
• Rotor Travado: 0,5 a 11 × FLC

---
