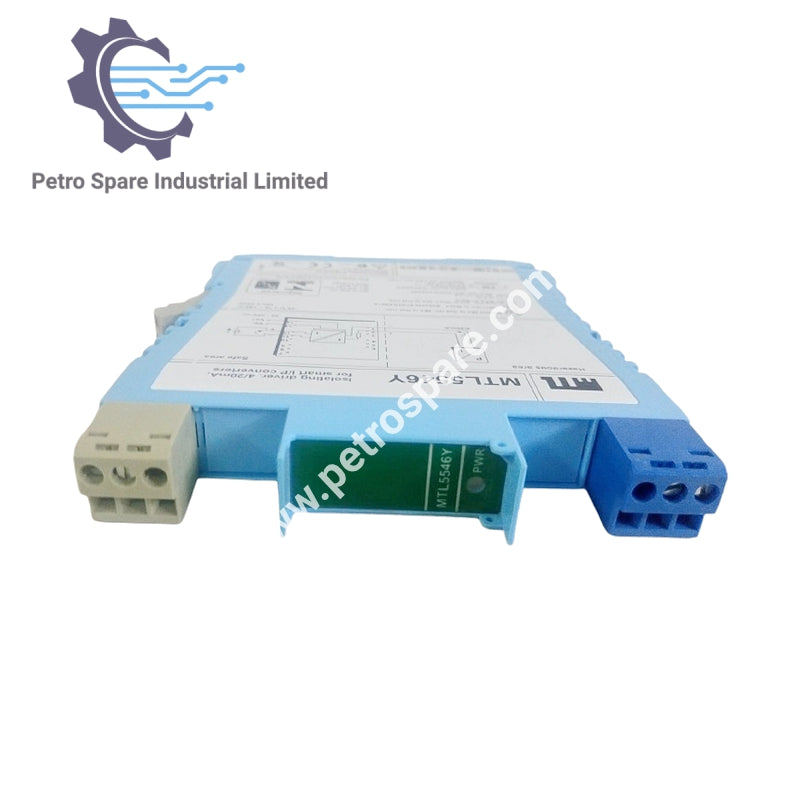

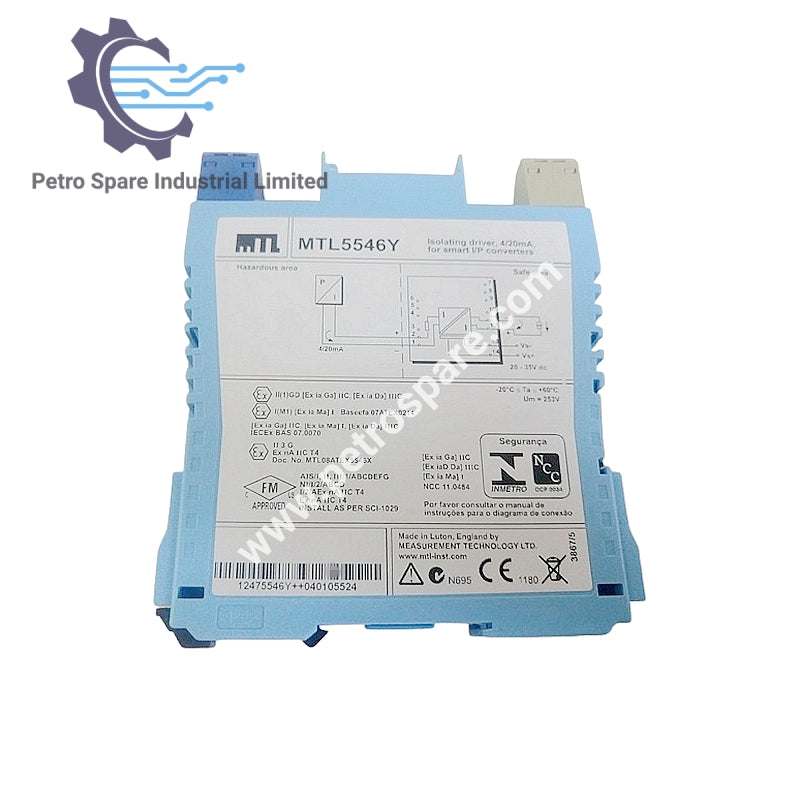

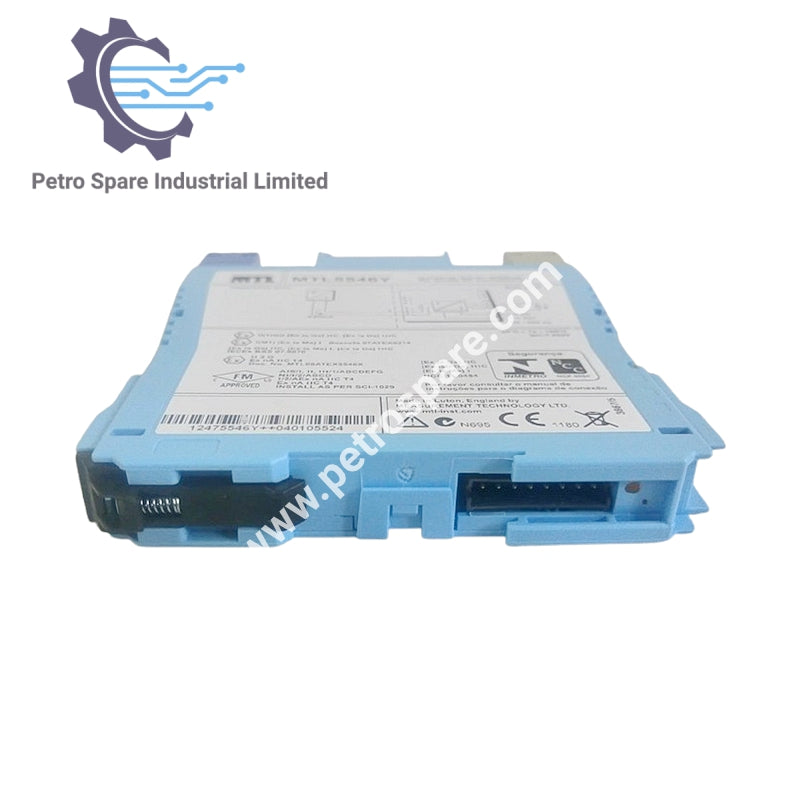

MTL5546Y

Visão Geral

MTL5546Y é um Eaton MTL Driver Isolador projetado para isolamento preciso de sinal e operação confiável em circuitos de áreas perigosas e seguras.

Canais & Localização

• Número de canais: Um

• Localização do conversor I/P: Zona 0, IIC, área perigosa T4–6 (se certificado); Div. 1, Grupo A, local perigoso

Especificações Elétricas

• Faixa de trabalho: 4 a 20 mA

• Largura de banda do sinal digital: 500 Hz a 10 kHz

• Resistência máxima de carga: 800 Ω (16 V a 20 mA)

• Resistência de saída: >1 MΩ

• Capacidade de sub/sobre faixa: Sub faixa = 1 mA; Sobre faixa = 24 mA (carga ≤520 Ω)

• Ripple do circuito de entrada e saída: <40 µA pico a pico

• Precisão de transferência a 20°C: Melhor que 20 µA

• Deriva térmica: <1,0 µA/°C

Indicadores & Energia

• Indicador LED: Verde, indicação de energia

• Consumo máximo de corrente (sinais de 20 mA em carga de 250 Ω): 35 mA a 24 V cc

• Dissipação de energia (sinais de 20 mA em carga de 250 Ω): 0,8 W a 24 V

Condições de Operação & Segurança

• Faixa de temperatura de operação: -20°C a +65°C (-6 a +149°F)

• Descrição de segurança: Uo = 28 V, Io = 93 mA, Po = 651 mW, Um = 253 V rms ou cc

---
