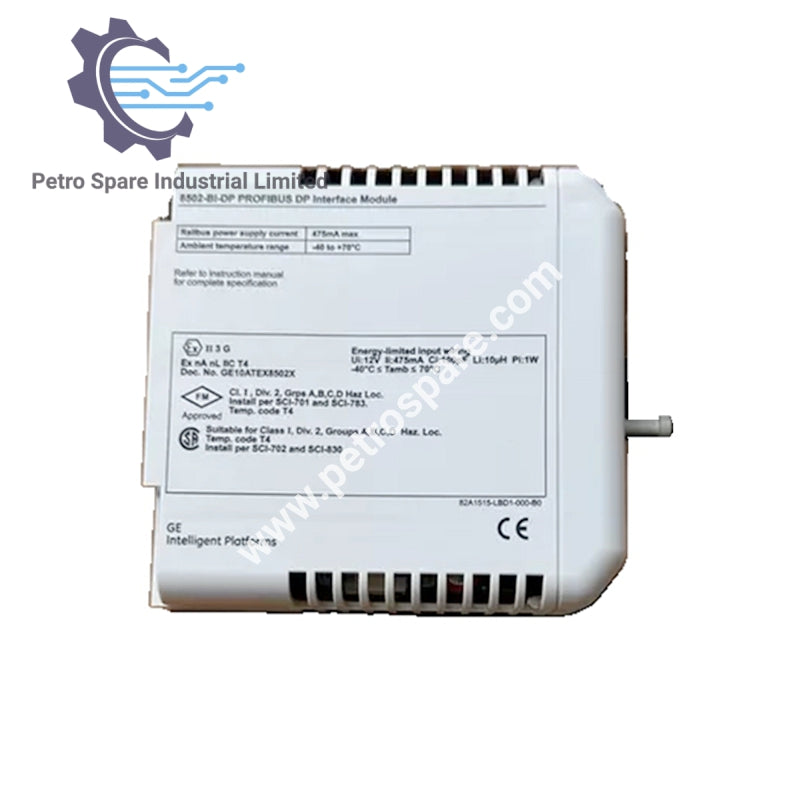

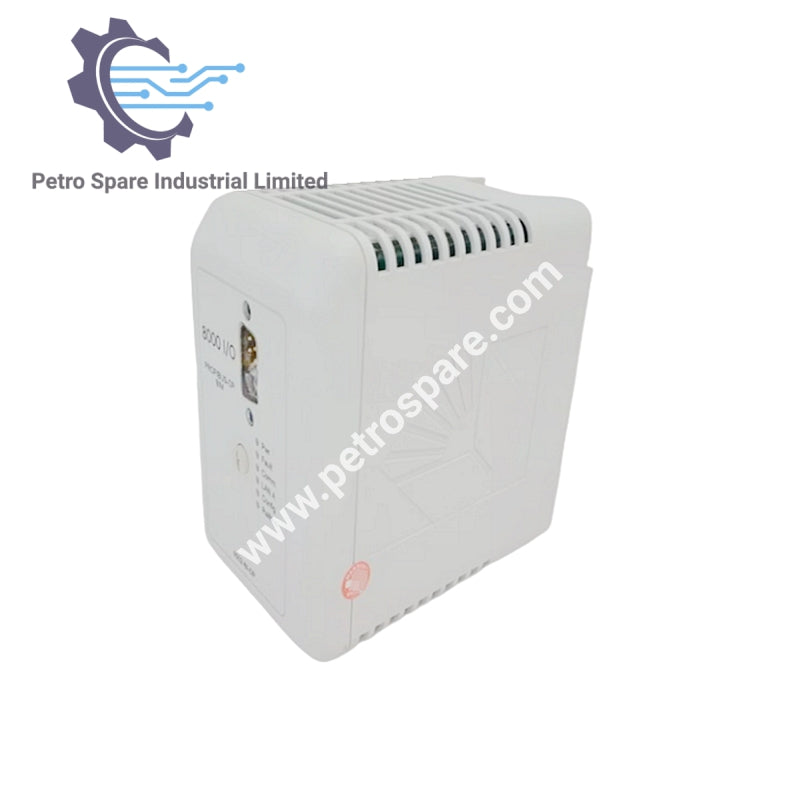

8502-BI-DP

Visão Geral

O MTL 8502-BI-DP é um Módulo de Interface de Barramento (BIM) projetado para sistemas PROFIBUS-DP, permitindo comunicação robusta de E/S e diagnósticos em aplicações de automação industrial.

Dados de E/S e Diagnóstico

• Tamanho do Quadro de Dados DP: Configurável até 244 bytes

• Dados de Entrada (incluindo Palavra de Status): Até 244 bytes

• Dados de Saída (incluindo Palavra de Controle): Até 244 bytes

• Total de Dados de Entrada + Saída: Até 296 bytes

• Telegrama de Diagnóstico: 78 bytes

Opções de Configuração

• Ferramentas de Software: Configurável via software MTL 8455-SW-CF

• Métodos Alternativos: Parametrização PROFIBUS ou via Módulo de Serviços de Nó 8510-NS-MO

• Configuração de Endereço:

• Configurável por software no BIM

• Comando PROFIBUS “Set Slave Address”

• Configuração por chave no 8510-NS-MO

Fonte de Alimentação

• Corrente Railbus (12 V):

• Típica: 420 mA

• Máxima: 520 mA (a -40°C)

Especificações Mecânicas

• Largura do Módulo: 63 mm

• Peso: Aprox. 350 g

---
