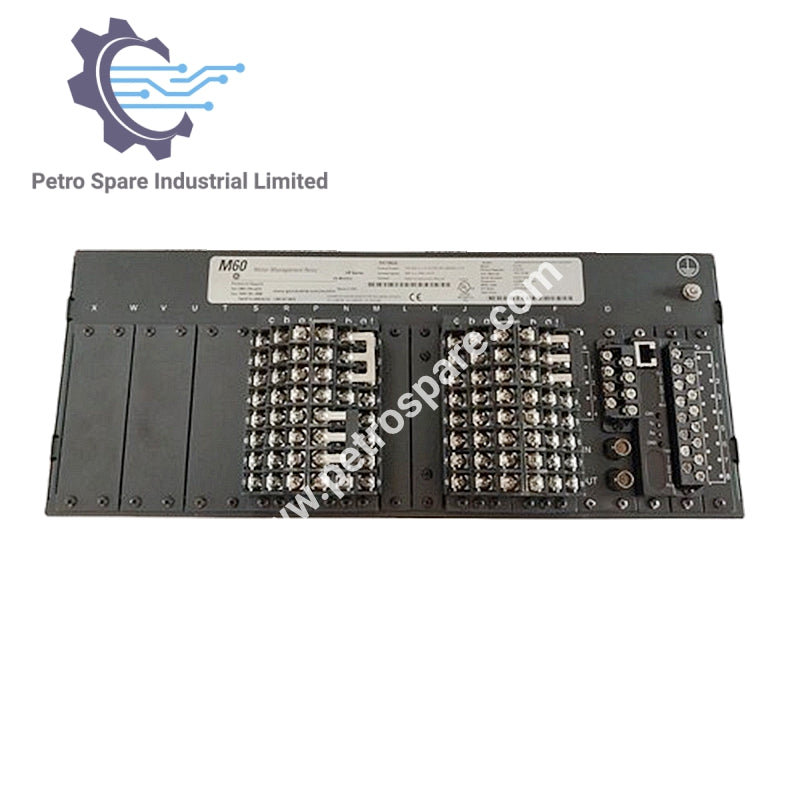

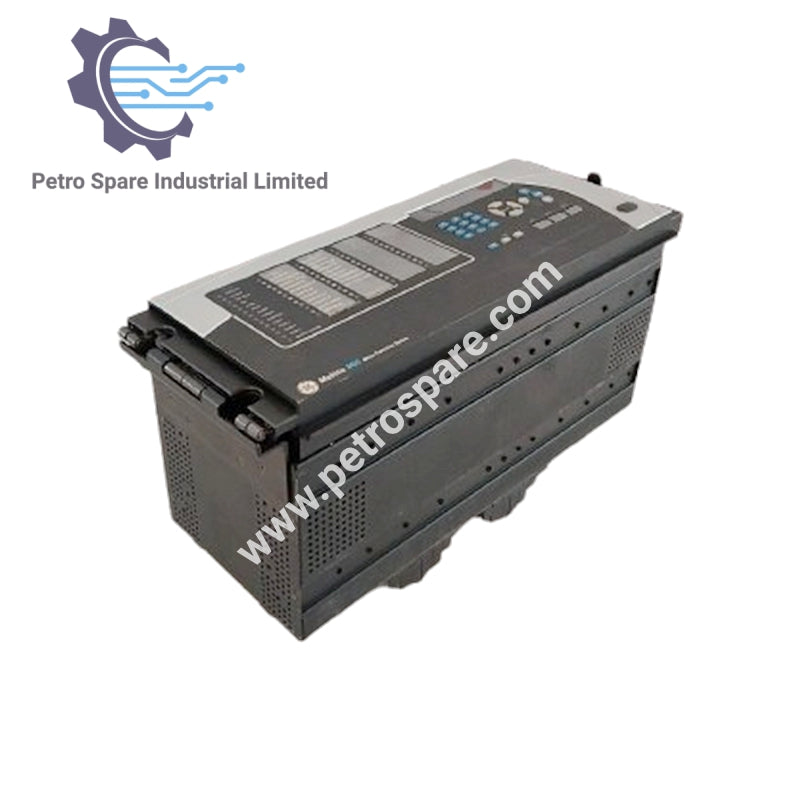

M60

Visão Geral do Produto

O Relé de Motor M60 da General Electric Multilin é um relé de proteção projetado para proteção de motores, fornecendo funções avançadas de diferencial, direcional e sobretensão.

Diferencial do Estator

• Atuação: 0,050–1,00 pu, passos de 0,01

• Inclinação 1/2: 1–100%, passos de 1

• Interrupção 1: 1,00–1,50 pu, passos de 0,01

• Interrupção 2: 1,50–30,00 pu, passos de 0,01

Potência Direcional Sensível

• Potência Medida: 3 fases, RMS verdadeiro

• Número de Estágios: 2

• Ângulo Característico: 0–359°, passos de 1

• Ângulo de Calibração: 0,00–0,95°, passos de 0,05

• Potência Mínima: –1,200 a 1,200 pu, passos de 0,001

• Precisão do Nível de Atuação: ±1% ou ±0,001 pu

• Histérese: 2% ou 0,001 pu

• Atraso de Atuação: 0–600 s, passos de 0,01

• Precisão do Tempo: ±3% ou ±4 ms

• Tempo de Operação: 50 ms

Sobretensão Auxiliar

• Nível de Atuação: 0,000–3,000 pu, passos de 0,001

• Nível de Desarme: 97–98% do Nível de Atuação

• Precisão do Nível: ±0,5% de 10–208 V

• Atraso de Atuação: 0–600 s, passos de 0,01

• Atraso de Reset: 0–600 s, passos de 0,01

• Precisão do Tempo: ±3% ou ±4 ms

• Tempo de Operação: <30 ms a 1,10 × atuação a 60 Hz

---
