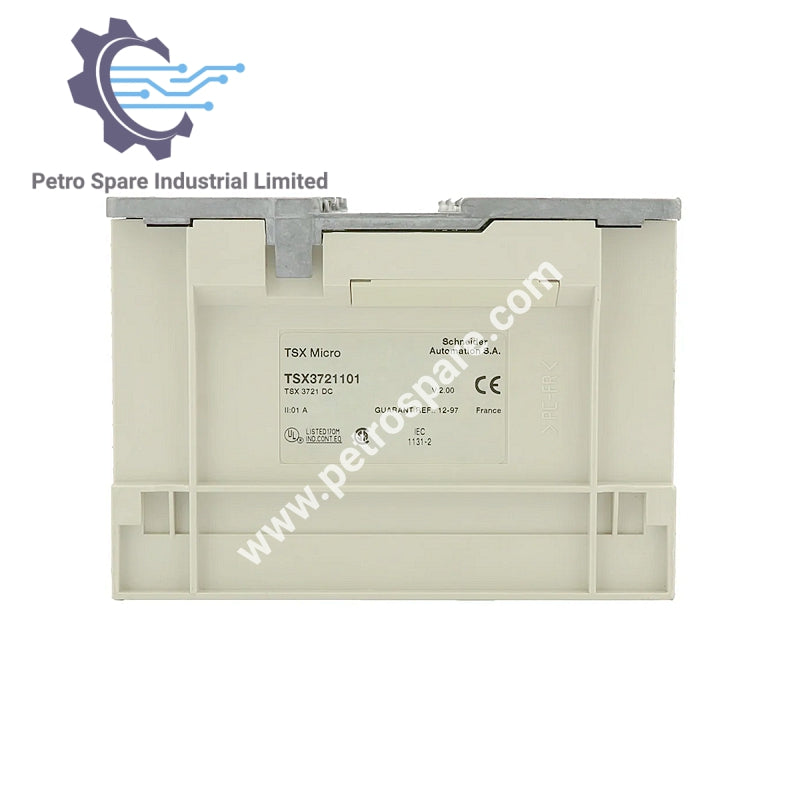

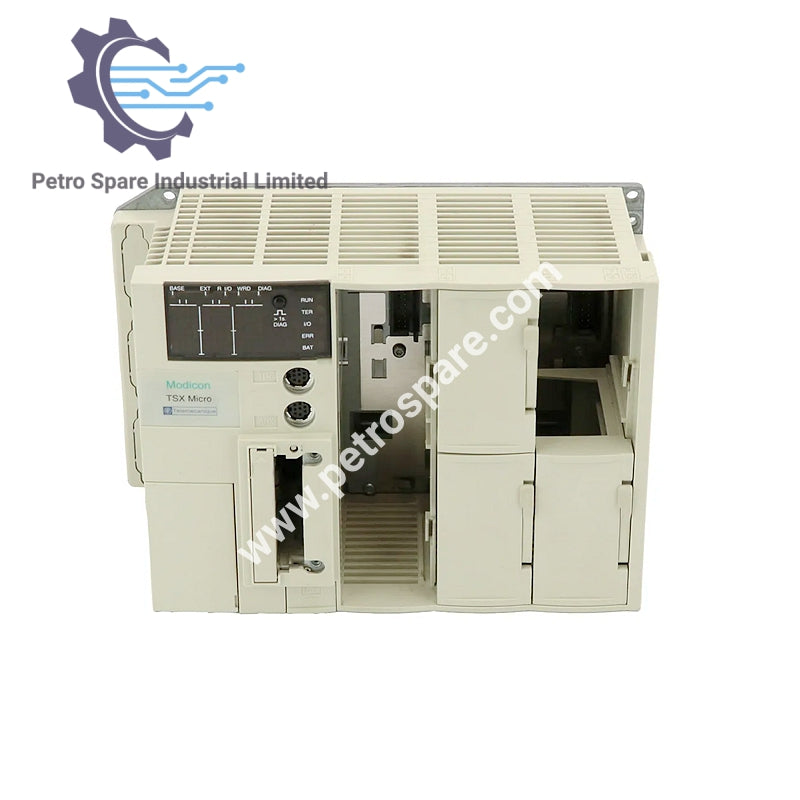

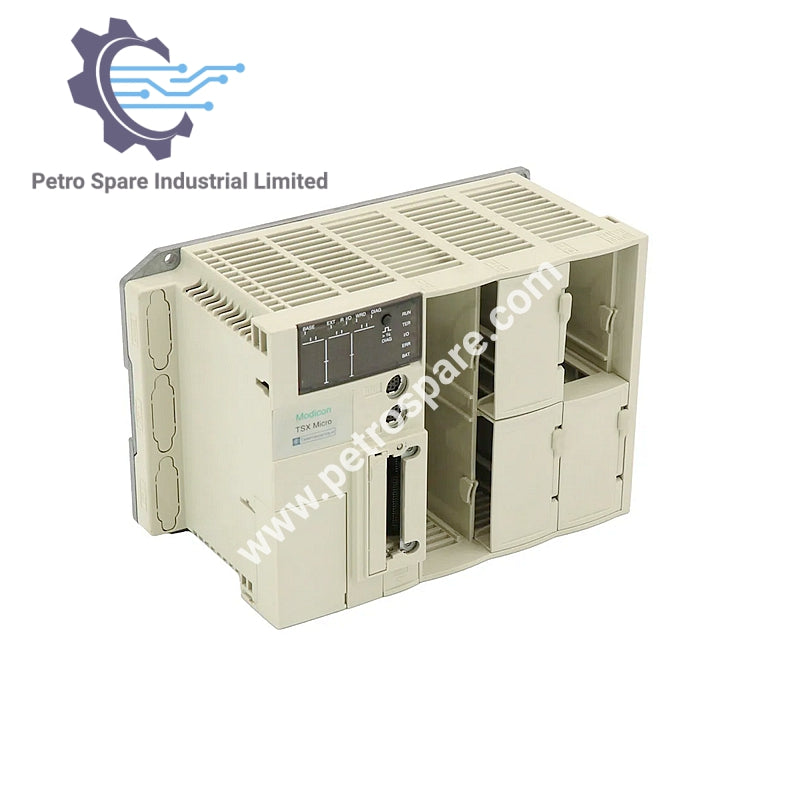

TSX3721101

Visão Geral

O TSX3721101 é um controlador base modular da plataforma de automação Modicon TSX Micro da Schneider.

Especificações do Controlador de Teclas

• Tensão Primária: 24 V (19,2–30 V CC)

• Corrente de Entrada: 2 mA a 60 A

• Imunidade a Microinterrupções: 10 ms

• Número de Slots: 3

• Conexões Integradas:

• 1 link serial (TER/AUX) Uni-Telway 19,2 kbit/s

• 1 Modbus RTU 19,2 kbit/s

• Relógio em Tempo Real: Incluído

Memória

• Memória Flash: 15 Kwords de dados

• RAM Interna: 20 Kwords de dados

• RAM Interna com Cartão PCMCIA: 128 Kwords de programa e dados

• RAM Interna para Armazenamento de Dados: 128 Kwords

Desempenho

• Tamanho Máximo das Áreas de Objetos:

• 128 %KWi palavras constantes

• 1 %MWi palavras internas

• 256 %Mi

• Tempo de Execução por Instrução:

• 0,13 µs Booleano (sem PCMCIA)

• 4.5 µs aritmética REAL flutuante (sem PCMCIA)

• 0.19 µs Booleano (com PCMCIA)

• 4.5 µs aritmética REAL flutuante (com PCMCIA)

• Tempo de Execução para 1 K Instrução:

• 5.88 ms (100% Booleano, sem PCMCIA)

• 0.27 ms (65% Booleano & 35% numérico, sem PCMCIA)

• 4 ms (100% Booleano, com PCMCIA)

• 0.266 ms (65% Booleano & 35% numérico, com PCMCIA)

Estrutura da Aplicação

• 1 tarefa rápida

• 16 tarefas de evento

• 1 tarefa mestre

• Sobrecarga do sistema: 1.6 ms para tarefa mestre

Proteção e Potência

• Tipo de Proteção: Curto-circuito, sobrecarga

• Potência Secundária Útil Total: 16 W

Condições Ambientais

• Temperatura de Operação: 0 a 60 °C

• Temperatura de Armazenamento: -25 a 70 °C

• Umidade Relativa: 5% a 95% (não condensante)

• Altitude de Operação: 0 a 2000 m

Dimensões Físicas e Peso

• Largura: 341.4 mm

• Altura: 151 mm

• Profundidade: 152 mm

• Peso Líquido: 1.72 kg

---
