BMXCPS4002

Visão Geral

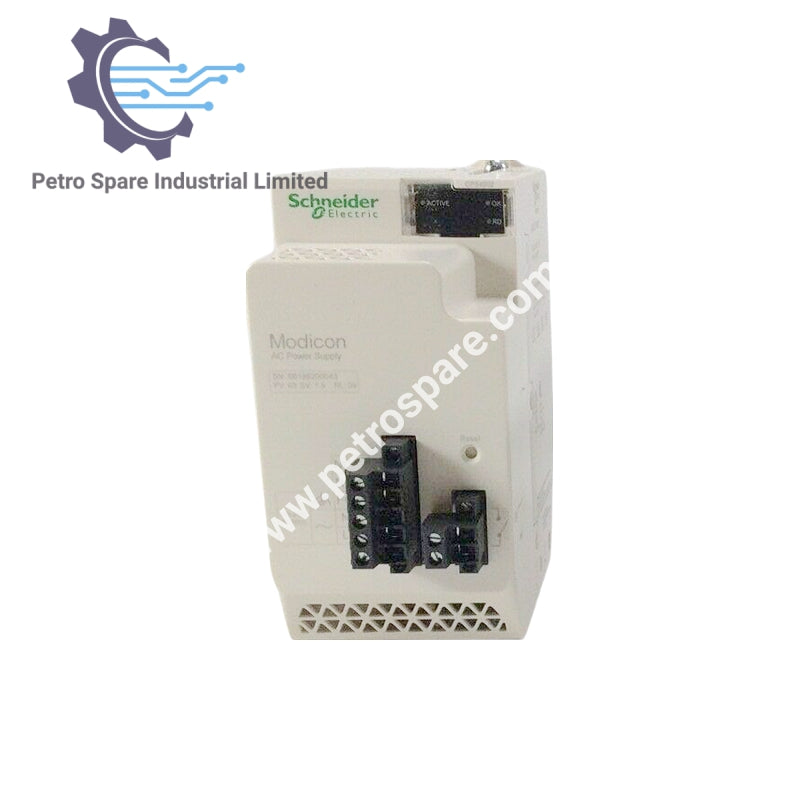

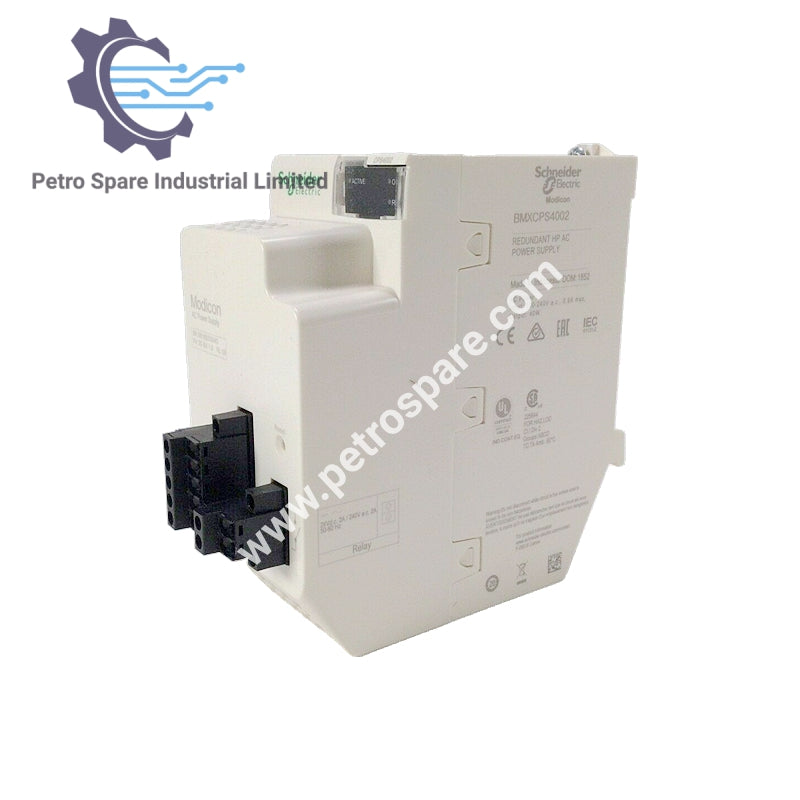

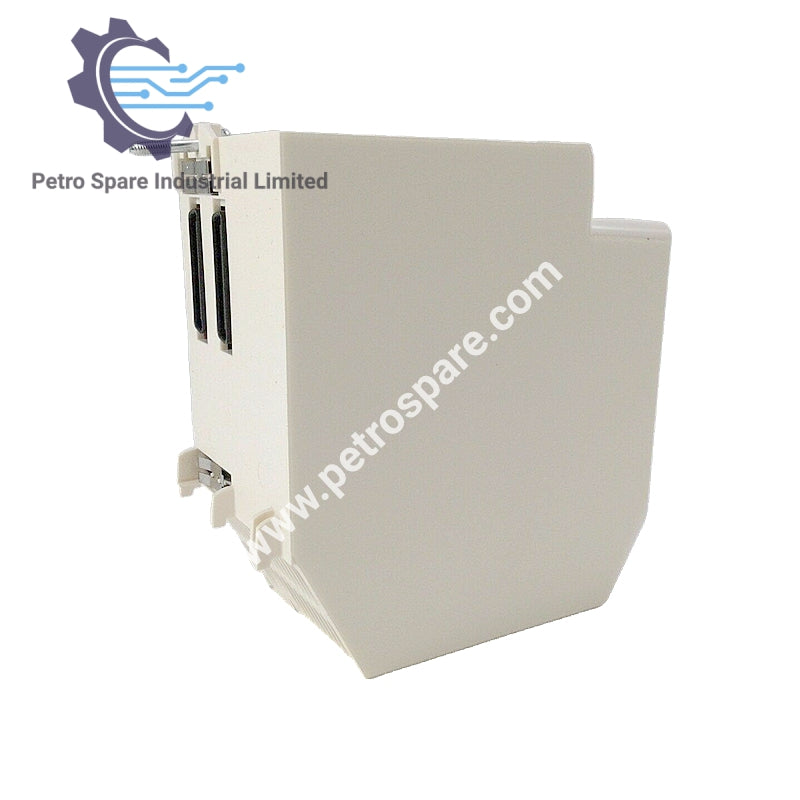

O BMXCPS4002 Módulo de Fonte de Alimentação Schneider faz parte da série Modicon X80, projetado para distribuição confiável de energia em aplicações de automação industrial, garantindo desempenho estável e tempo de atividade.

Especificações Elétricas

• Tensão Primária: 100...240 V CA

• Tipo de Circuito de Alimentação: CA

• Alimentação Secundária:

• 18 W a 3,3 V CC (fonte de alimentação lógica do módulo E/S)

• 40 W a 24 V CC (fonte de alimentação do módulo E/S)

Entrada/Saída

• Frequência da Rede: 50/60 Hz

• Potência Aparente: 0,13 kVA

• Corrente de Entrada:

• 0,55 A a 240 V

• 1,01 A a 115 V

• Corrente de Partida:

• 30 A a 120 V

• 60 A a 240 V

Proteção e Confiabilidade

• Confiabilidade MTBF: 792.000 horas

• Proteção:

• Fusível interno (circuito primário)

• Proteção contra sobrecarga, sobretensão e curto-circuito (circuito secundário)

Controle e Indicadores

• Tipo de Controle: Botão RESET (reinício a frio)

• LED de Status:

• Verde (presença de tensões OK)

• Verde (redundância OK)

• Verde (status da alimentação)

Condições Ambientais

• Temperatura de Operação: 32…140 °F (0…60 °C)

• Temperatura de Armazenamento: -40…185 °F (-40…85 °C)

• Umidade Relativa: 5…95% (sem condensação a 131 °F/55 °C)

Detalhes Mecânicos e de Conexão

• Peso: 0,51 kg (1,12 lb)

• Conexões Elétricas:

• 1 conector para relé de alarme

• 1 conector para alimentação da linha e terra de proteção

• Resistência de Isolamento: ≥ 100 MΩ (primário/terra e primário/secundário)

Durabilidade

• Resistência a Vibrações: 3 gn

• Resistência a Choques: 30 gn

• Classificação IP: IP20

• Imunidade a Microparadas: 1 ms

---
