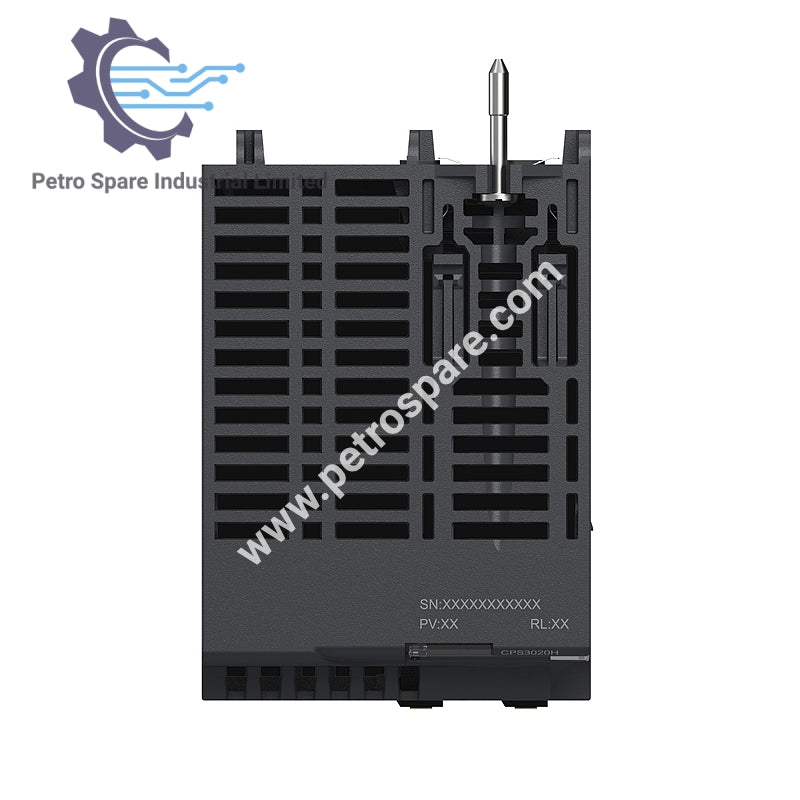

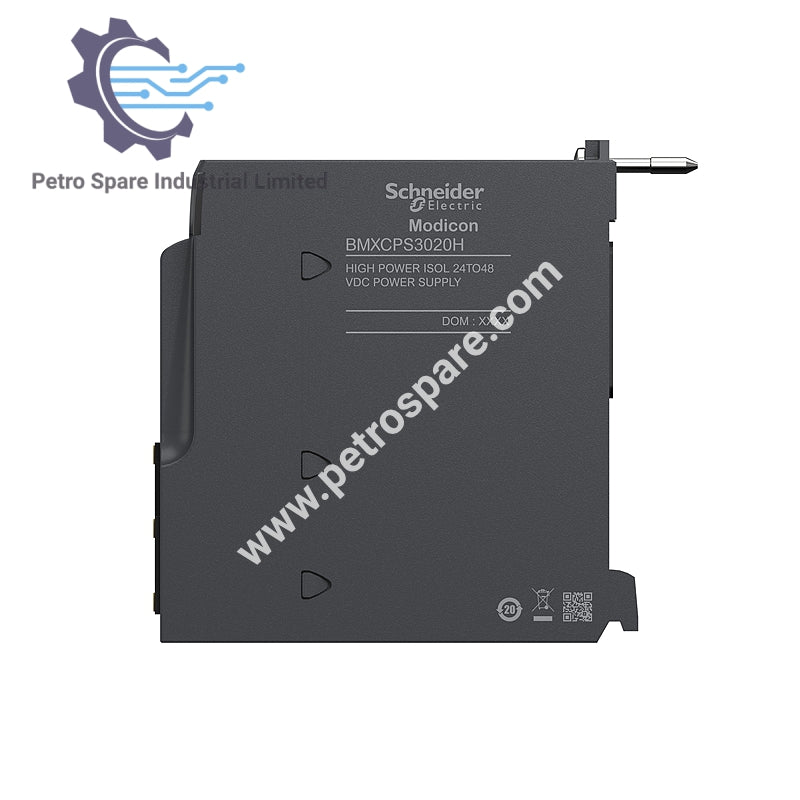

BMXCPS3020H

Visão Geral

O BMXCPS3020H é um módulo de alimentação Modicon X80 alimentado por DC, projetado para ambientes exigentes com uma ampla faixa de entrada de 24–48 V DC.

Aplicação e Compatibilidade

• Tipo de produto: Módulo de fonte de alimentação

• Série: Modicon X80

• Aplicação: Ambientes severos

• Compatibilidade com backplane: Não compatível com BMEXBP..02

Especificações Elétricas

• Faixa de tensão de entrada: 18–62,4 V DC

• Tensão nominal: 24–48 V DC isolada

• Corrente de entrada: 1,65 A @ 24 V, 0,83 A @ 48 V

• Corrente de surto: 30 A @ 24 V, 60 A @ 48 V

Especificações de Saída

• Saída DC de 3,3 V:

• 15 W (0–60 °C), 11,3 W (-25–70 °C), 4,5 A

• Saída DC 24 V:

• 31,2 W (0–60 °C), 23,4 W (-25–70 °C), 1,3 A

• Máxima dissipação de potência: 8,5 W

Recursos de Proteção

• Primário: Fusível interno inacessível

• Secundário: Proteção contra sobrecarga, sobretensão, curto-circuito (incluindo alimentação do sensor de 24 V)

• Resistência de isolamento: ≥ 10 MΩ (primário/secundário e primário/terra)

Indicadores e Interfaces

• LED de status: 1 verde (tensão do rack OK)

• Controle de reset: Botão de reinício a frio

• Conectores:

• Relé de alarme (2 pinos)

• Alimentação da linha e terra (5 pinos)

Limites Ambientais

• Temperatura de operação: -25 a 70 °C (-13 a 158 °F)

• Temperatura de armazenamento: -40 a 85 °C (-40 a 185 °F)

• Umidade: 5–95% @ 55 °C, sem condensação

• Altitude: 0–2000 m, até 5000 m com redução

• Tratamento: Revestimento conformal

Características Físicas

• Peso: 0,34 kg (0,75 lb)

• Distância do cabo:

• 10 m com cobre de 1,5 mm²

• 15 m com cobre de 2,5 mm²

---
