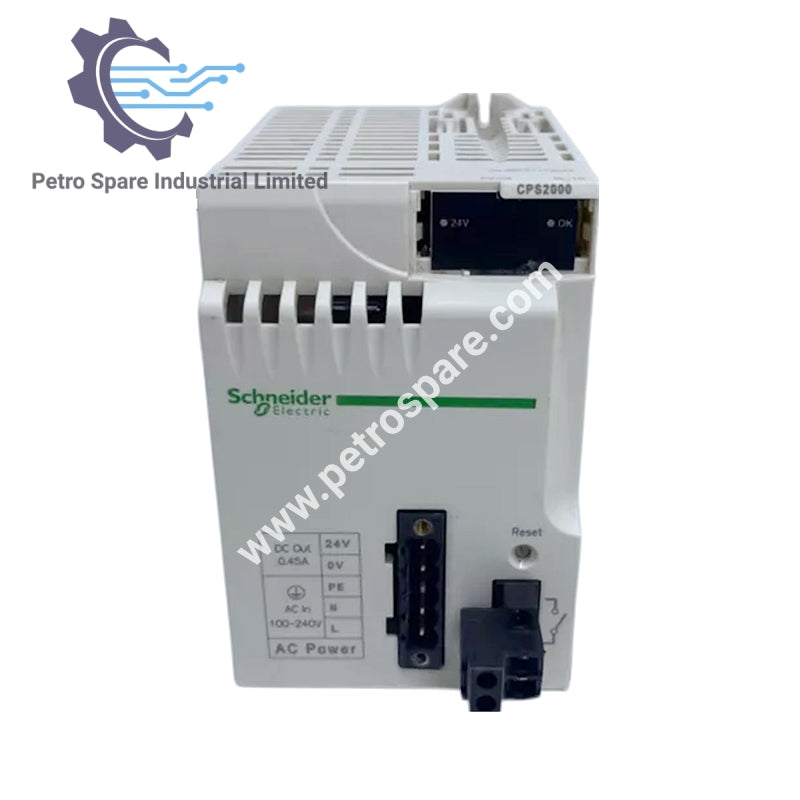

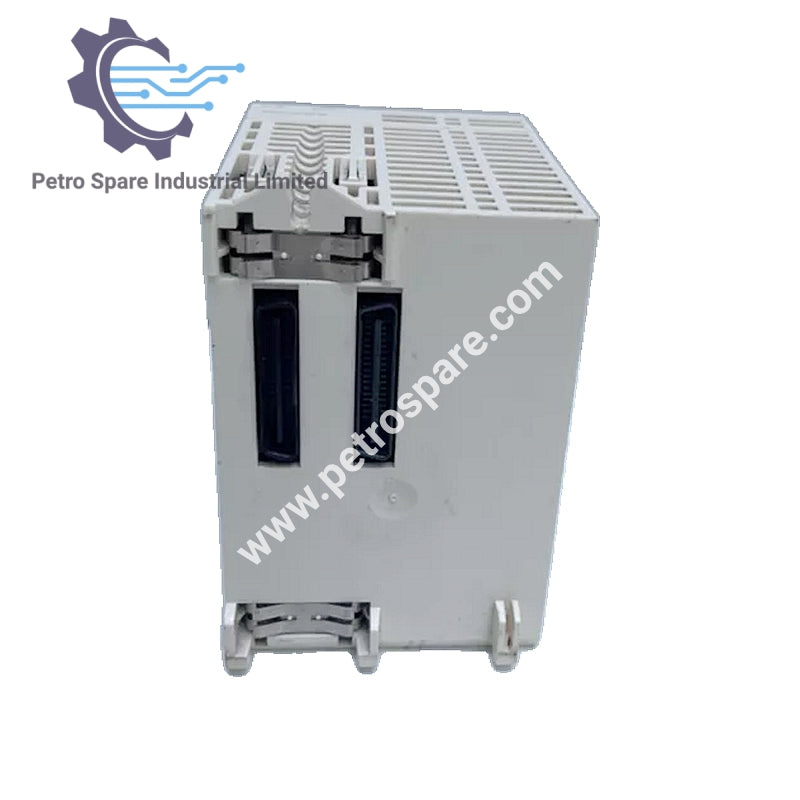

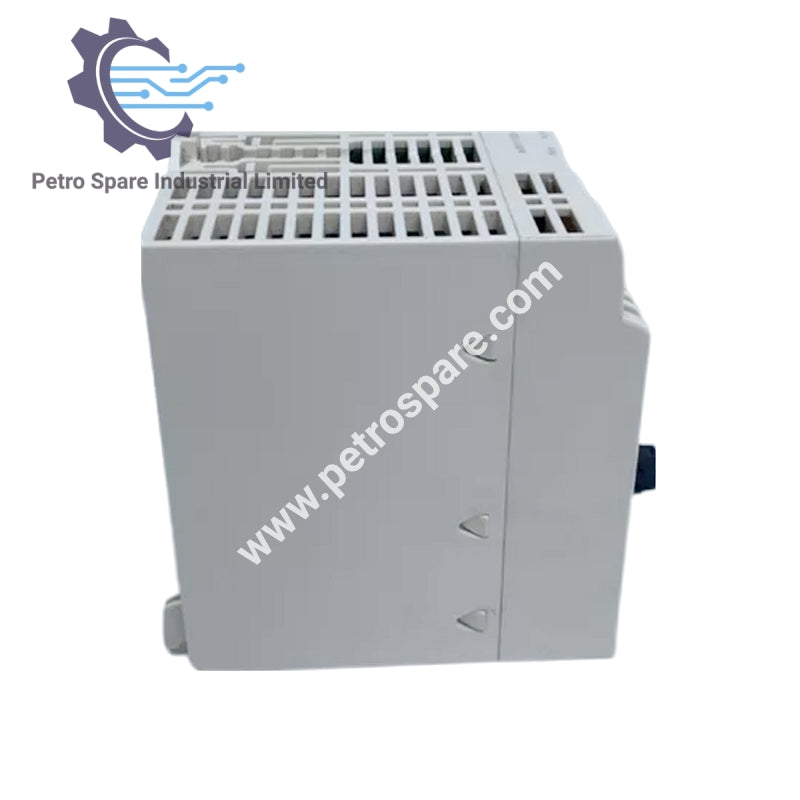

BMXCPS2000

Visão Geral

• Modelo: BMXCPS2000
• Tipo: Módulo de Fonte de Alimentação
• Plataforma: Modicon X80
• Tensão Primária: 100...240 V CA
• Potência: 20 W

Detalhes de Energia

• Potência Secundária:
  • 10,8 W (fonte de alimentação do sensor 24 V CC)
  • 16,8 W (fonte de alimentação do módulo I/O 24 V CC e processador)
  • 8,3 W (fonte de alimentação lógica do módulo I/O 3,3 V CC)

Entrada & Proteção

• Limite de Tensão Primária: 85...264 V
• Frequência da Rede: 50/60 Hz
• Potência Aparente: 0,07 kVA
• Corrente de Entrada:
  • 0,31 A (240 V)
  • 0,61 A (115 V)
• Corrente de Surto:
  • 30 A (120 V)
  • 60 A (240 V)
• Ativação I²t: 12 A².s (240 V)
• Ativação It:
  • 0,06 A.s (240 V)
  • 0,03 A.s (120 V)
• Recursos de Proteção:
  • Fusível interno (circuito primário)
  • Proteção contra sobrecarga, sobretensão e curto-circuito (circuito secundário)

Corrente de Saída

• Fonte de Alimentação do Sensor 24 V CC: 0,45 A
• Fonte de Alimentação do Módulo I/O 24 V CC & Processador: 0,7 A
• Fonte de Alimentação Lógica do Módulo I/O 3,3 V CC: 2,5 A

Informações Gerais

• Dispersão Máxima de Potência: 8,5 W
• LED de Status:
  • Verde (Tensão do rack OK)
  • Verde (Tensão do sensor OK)
• Tipo de Controle: Botão RESET para reinício a frio
• Conexão Elétrica:
  • 2 pinos (relé de alarme)
  • 5 pinos (alimentação da linha, terra de proteção, entrada do sensor 24 V CC)
• Resistência de Isolamento:
  • ≥ 100 MOhm (primário/terra)
  • ≥ 100 MOhm (primário/secundário)
• Peso Líquido: 0,3 kg

---
