170ANR12091

Visão Geral

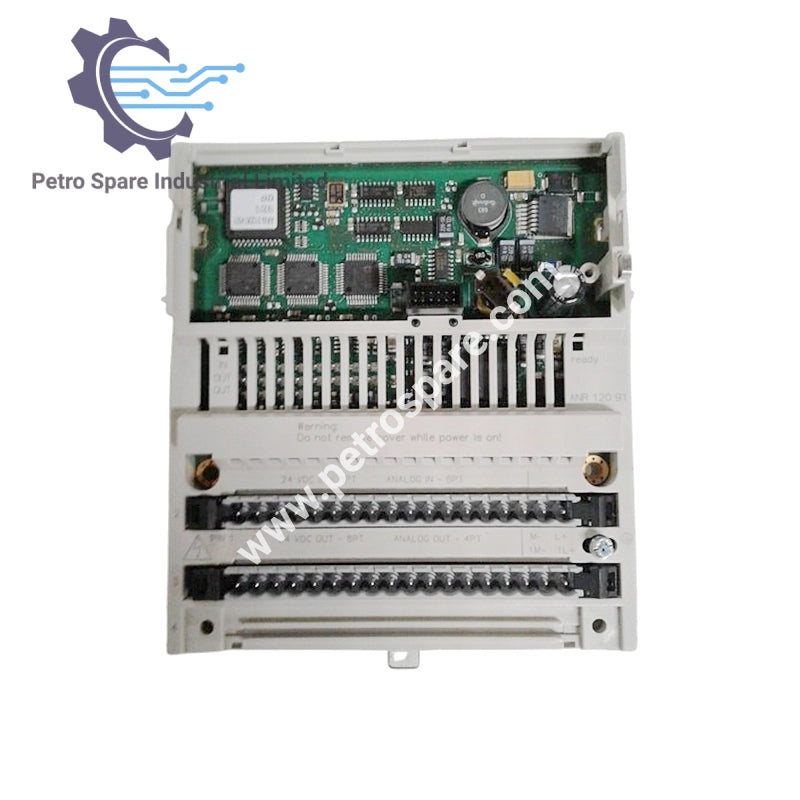

O Schneider Electric 170ANR12091 é um módulo base de E/S distribuída Modicon Momentum que combina 4 entradas discretas, 8 saídas discretas, 6 entradas analógicas e 4 saídas analógicas para sistemas de 24V DC.

Identidade do Produto

• Gama de Produtos: Plataforma de automação Modicon Momentum

• Tipo de Produto: Base de E/S analógica/discreta

• Número do Modelo: 170ANR12091

• Marcação: CE

• Sinalização Local: 8 LEDs para status do canal

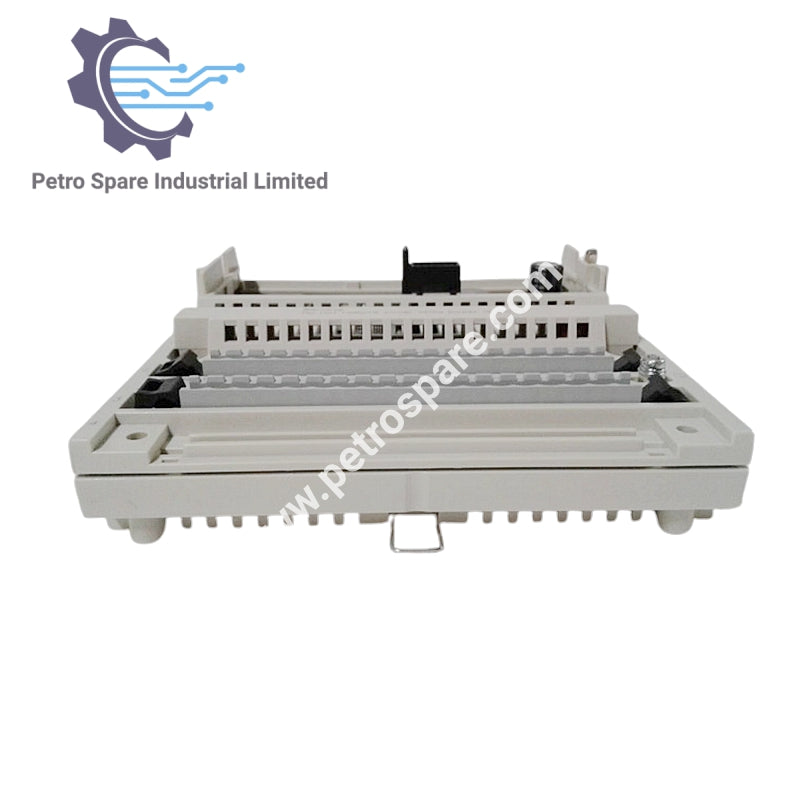

• Conexão Elétrica: 2 conectores para blocos de terminais removíveis

Configuração do Canal

• Entradas Discretas: 2 grupos de 4 entradas (8 no total), IEC 1131-2 Tipo 2

• Saídas Discretas: 1 grupo de 8 saídas

• Entradas Analógicas: 1 grupo de 6 entradas

• Saídas Analógicas: 1 grupo de 4 saídas

Especificações de Entrada Discreta

• Tensão de Entrada: 24V DC

• Limites de Tensão: 3 a 32V

• Tensão Estado 0 Garantida: ≤ 5V

• Tensão Estado 1 Garantida: ≥ 11V

• Corrente Estado 0 Garantida: ≤ 2 mA

• Corrente Estado 1 Garantida: ≥ 6 mA

• Lógica de Entrada: Positiva

• Proteção contra Sobretensão de Entrada: 45V por 10 segundos

• Tempo de Resposta de Entrada:

  • 1,2 ms do estado 0 para o estado 1

  • 1,2 ms do estado 1 para o estado 0

Especificações de Saída Discreta

• Tensão de Saída: 10 a 30V DC

• Tipo de Saída: Transistor

• Lógica de Saída: Positiva

• Corrente de Saída:

  • 0,25 A por ponto

  • 2 A por grupo

  • 2 A por módulo

• Corrente Máxima de Fuga: 0,4 mA a 30V DC

• Queda Máxima de Tensão: < 0,4V a 0,25 A

• Corrente de Surto: 2,5 A por 1 ms

• Proteção de Saída: Curto-circuito e sobrecarga

• Tempo de Resposta de Saída:

  • 1,2 ms do estado 0 para o estado 1

  • 1,05 ms do estado 1 para o estado 0

Especificações de Entrada Analógica

• Faixa de Entrada: ±10V DC

• Tipo de Entrada: Single-ended

• Resolução: 14 bits

• Tensão Máxima de Entrada: 15V

• Resistência de Entrada: 1 MΩ

• Tempo de Conversão: 0,75 ms

Especificações de Saída Analógica

• Faixa de Saída: ±10V CC

• Resolução: 14 bits

• Carga de Saída: ≥ 2 kΩ

• Tempo de Conversão: 1,2 ms

• Erro de Conversão: ±0,4% a ±10V, 25°C

• Opções de Estado de Falha: Manter último valor ou resetar para zero

Características Elétricas

• Tensão de Alimentação Nominal [Us]: 24V CC (faixa: 19.2 a 30V CC)

• Consumo de Corrente: 400 mA a 24V CC

• Dissipação de Potência: Máx 6 W

• Tensão de Isolamento:

  • 500V CA por 1 min entre E/S analógica e tensão de operação

  • 500V CA por 1 min entre tensão de operação e terra de E/S

Características Mecânicas

• Largura: 5.6 in (141.5 mm)

• Altura: 4.9 in (125 mm)

• Profundidade: 1.9 in (47.5 mm)

• Peso Líquido: 0.53 lb (0.24 kg)

---
