170ADI74050

Visão Geral

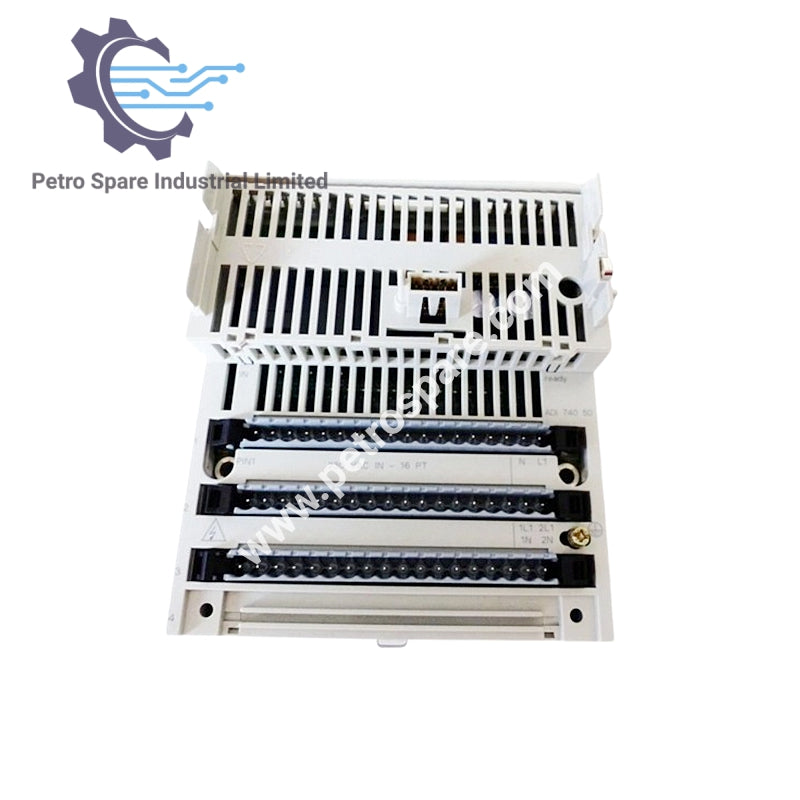

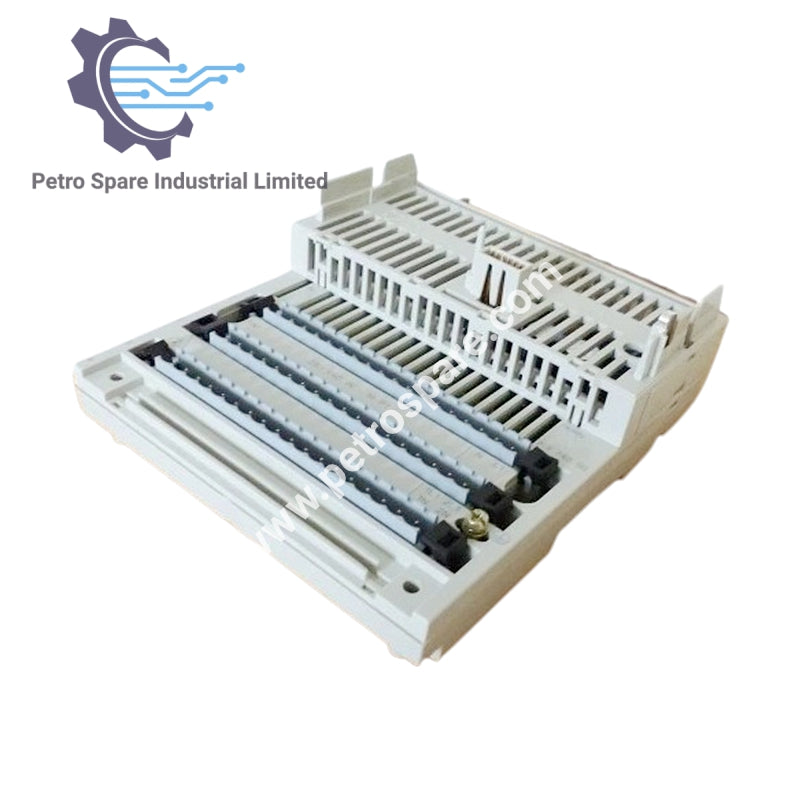

170ADI74050 é um módulo de entrada discreta Modicon Momentum com 16 entradas CA classificadas para 200–240 V.

Configuração de Entrada

• Grupos de Canais: 2 grupos de 8 entradas

• Entradas Discretas: 16 IEC 1131-2 Tipo 2

• Tensão de Entrada: 230 V CA

• Faixa de Tensão: 163–253 V

• Frequência da Rede: 47–63 Hz

Características Elétricas

• Lógica de Entrada: Positiva

• Tensão Estado 0 Garantida: ≤ 40 V

• Tensão Estado 1 Garantida: ≥ 164 V

• Corrente Estado 0 Garantida: ≤ 2 mA

• Corrente Estado 1 Garantida: ≥ 10 mA

• Resistência de Entrada: 7,5 kΩ (60 Hz), 9 kΩ (50 Hz)

• Tempo de Resposta: 13,3 ms (estado 0 ↔ estado 1)

• Isolamento: 1780 V CA entre grupos, 1780 V CA entre canais e barramento

Sinalização e Consumo

• Sinalização Local: 16 LEDs para status do canal

• Consumo de Corrente: ≤ 125 mA a 230 V CA

Dimensões e Peso

• Profundidade: 47,5 mm (1,9 pol)

• Altura: 141,5 mm (5,6 pol)

• Largura: 125 mm (4,9 pol)

• Peso: 0,284 kg (0,626 lb)

---
