140DAO84210

Visão Geral do Produto

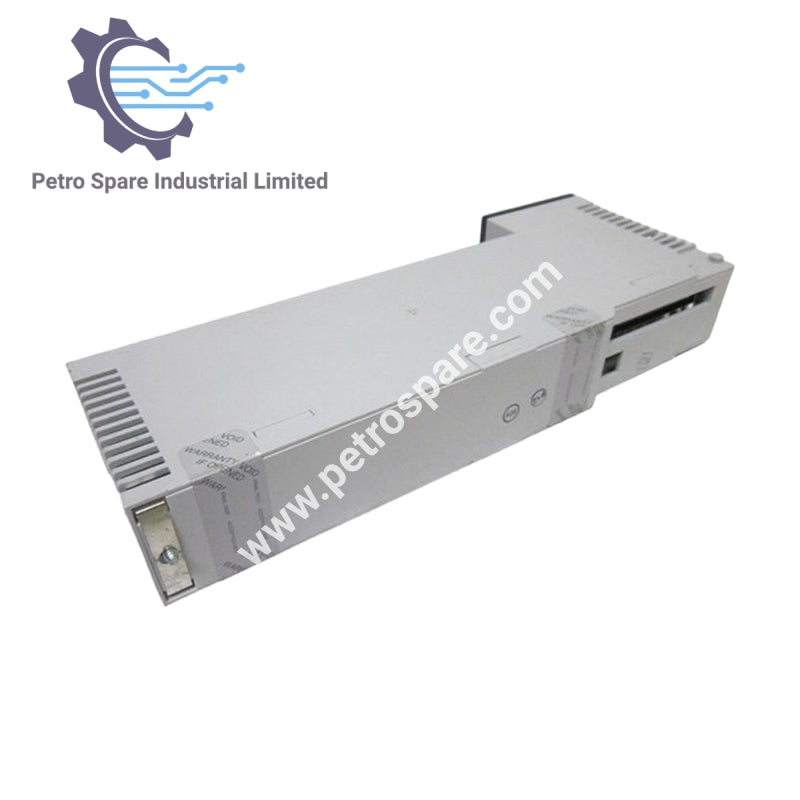

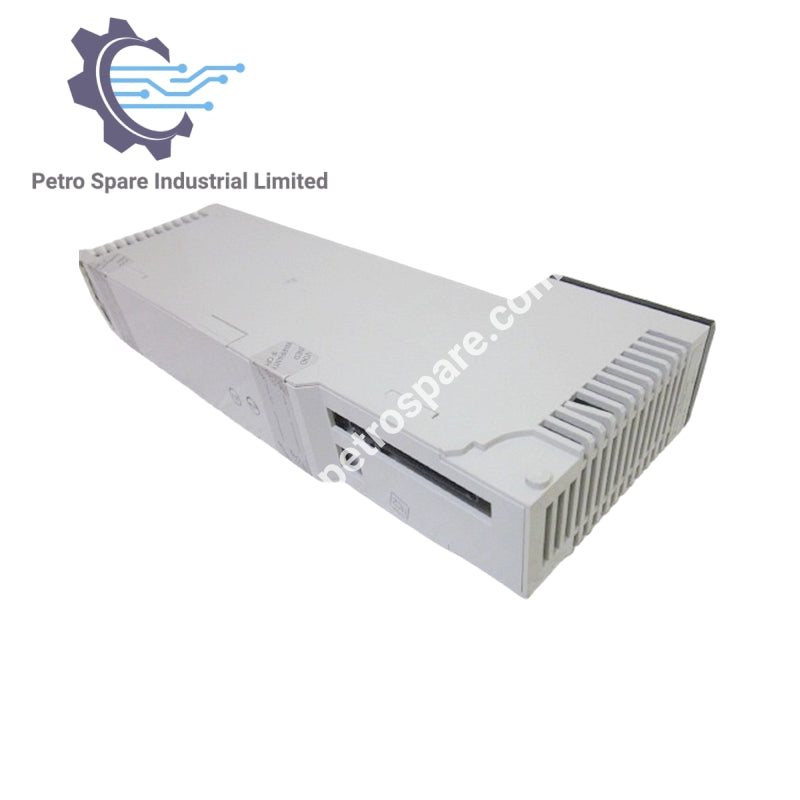

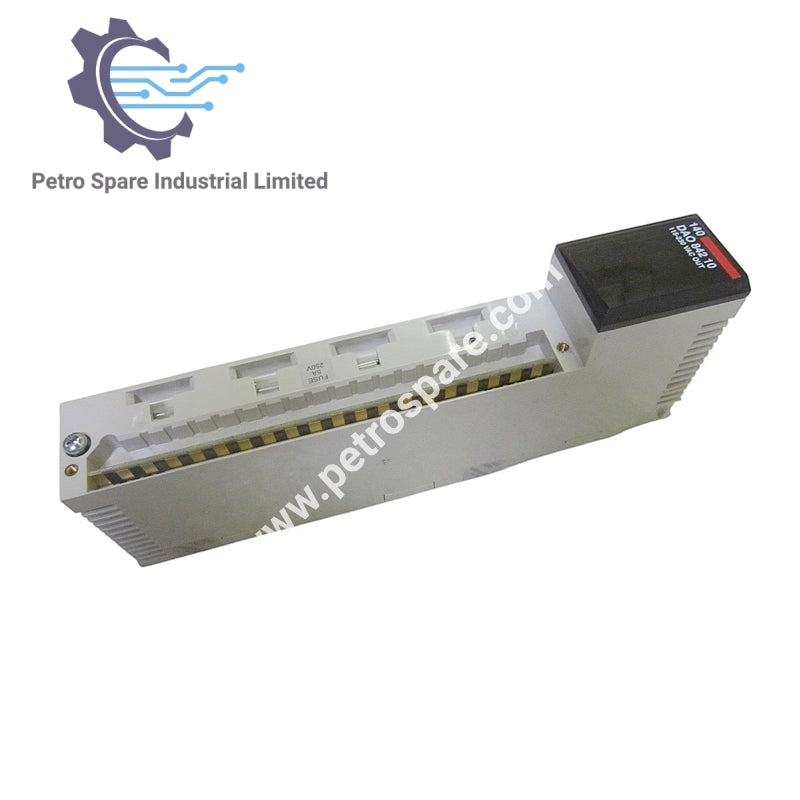

140DAO84210 é um módulo de saída discreta Schneider Modicon Quantum com 16 saídas AC para automação industrial.

Especificações de Saída

• Número de Saídas: 16

• Tensão de Saída: 83–253 V AC

• Frequência de Alimentação: 47–63 Hz

• Corrente Máxima de Carga: 3 A rms @ 170–253 V, 4 A rms @ 85–132 V, 16 A rms por módulo, 4 A rms por grupo

• Saída Máxima Absoluta: 300 Vrms por 10 s, 400 Vrms 1 ciclo

• Fuga no Estado Desligado: 2 mA rms @ 115 V, 2.5 mA rms @ 230 V

• Tempo de Resposta: ≤0,5 ms (tanto 0→1 quanto 1→0)

• Corrente de Surto: Até 45 A dependendo dos ciclos e agrupamento

• DV/dt: 400 V/ms

Proteção e Indicação de Falhas

• Proteção: Filtro RC interno, fusível de 5 A por saída

• Indicação de Falha: Fusível queimado, perda de energia de campo

Comunicação e Sinalização

• Requisito de Corrente do Barramento: 350 mA

• Indicadores LED: 1 verde (barramento ativo), 1 vermelho (falha externa), 16 verdes (status de entrada)

Físico e Energia

• Formato do Módulo: Standard

• Dissipação de Energia: 1,85 W + (1,1 V × corrente total de carga do módulo)

• Peso: 0,45 kg

---
