140DDM39000

Visão Geral do Produto

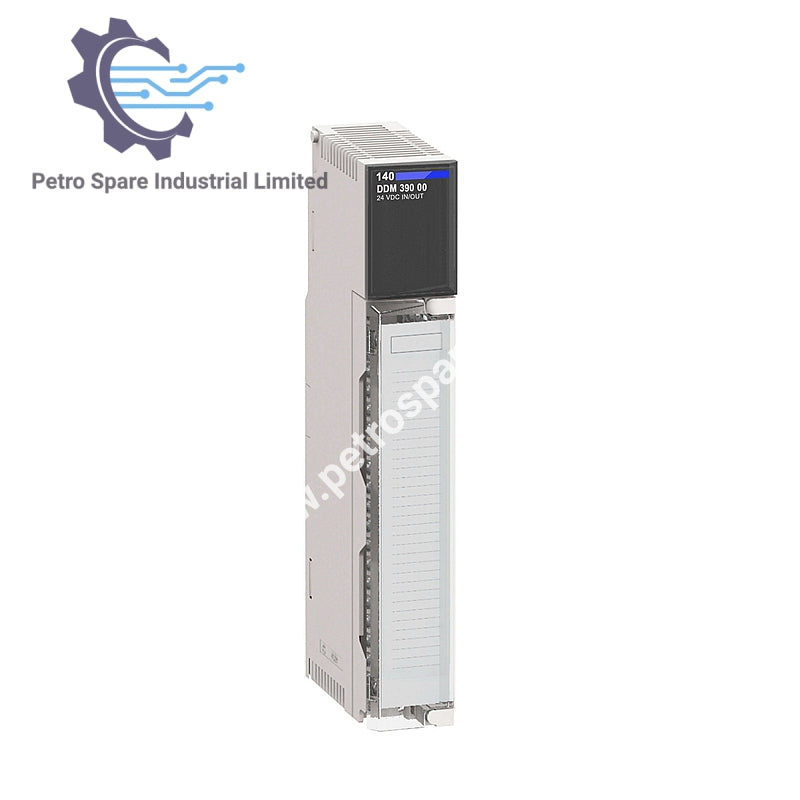

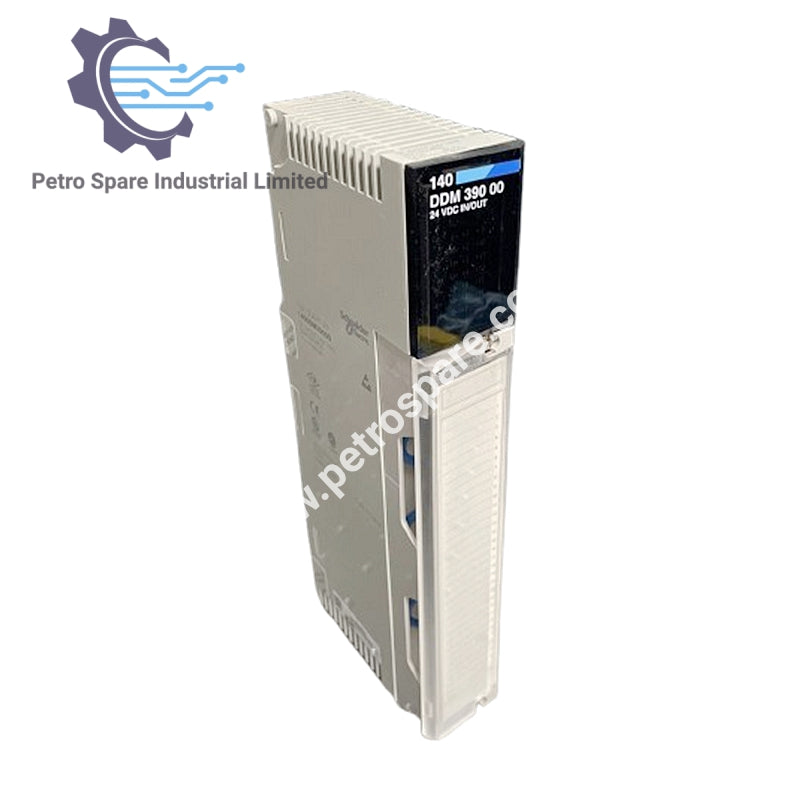

140DDM39000 é um módulo de E/S discreto Schneider Modicon Quantum com 16 entradas e 8 saídas de estado sólido.

Entradas

• Número de Entradas: 16 (2 grupos de 8)

• Tipo de Lógica: Sink

• Tensão: 24 V CC (limites até 30 V)

• Corrente: 0 ≤ 0,5 mA (estado 0), ≥ 2 mA (estado 1)

• Impedância de Entrada: 2,5 kΩ

• Requisito de Endereçamento: 1 palavra de entrada

Saídas

• Número de Saídas: 8 (2 grupos de 4)

• Tipo: Estado sólido, lógica sink

• Tensão: 24 V CC (19,2–30 V típico, 56 V por 1,3 ms)

• Corrente Máxima de Carga: ≤ 0,5 A por ponto, ≤ 2 A por grupo, ≤ 4 A por módulo

• Tempo de Resposta: ≤ 1 ms para mudanças de estado

Proteção & Isolamento

• Proteção de Saída: Supressão de tensão transitória, fusível de 5 A por grupo

• Proteção de Entrada: Limitada por resistor

• Isolamento: 500 Vrms entre grupos, 1780 Vrms entre grupos e barramento

Diagnósticos

• Indicadores de Falha: LEDs indicam falhas de comunicação, saída, entrada e fusível

Elétrico & Físico

• Dissipação de Energia: 1,75 W + 0,36×pontos de entrada ativos + 1,1×corrente total de carga de saída

• Requisito de Corrente do Barramento: 330 mA

• Peso Líquido: 0,3 kg

• Marcações: CE

---
