140DDI35310

Visão Geral

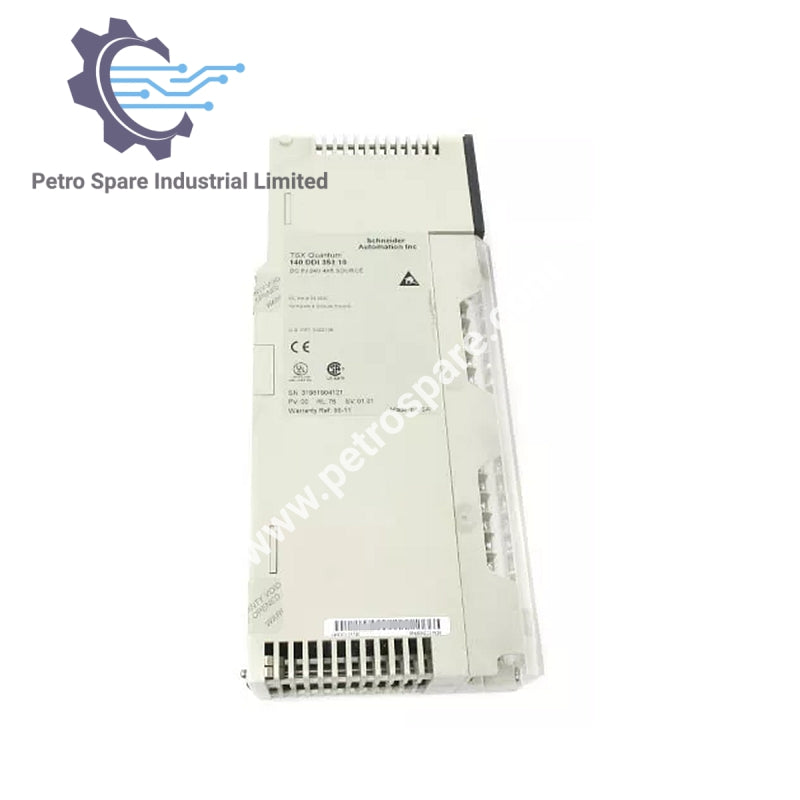

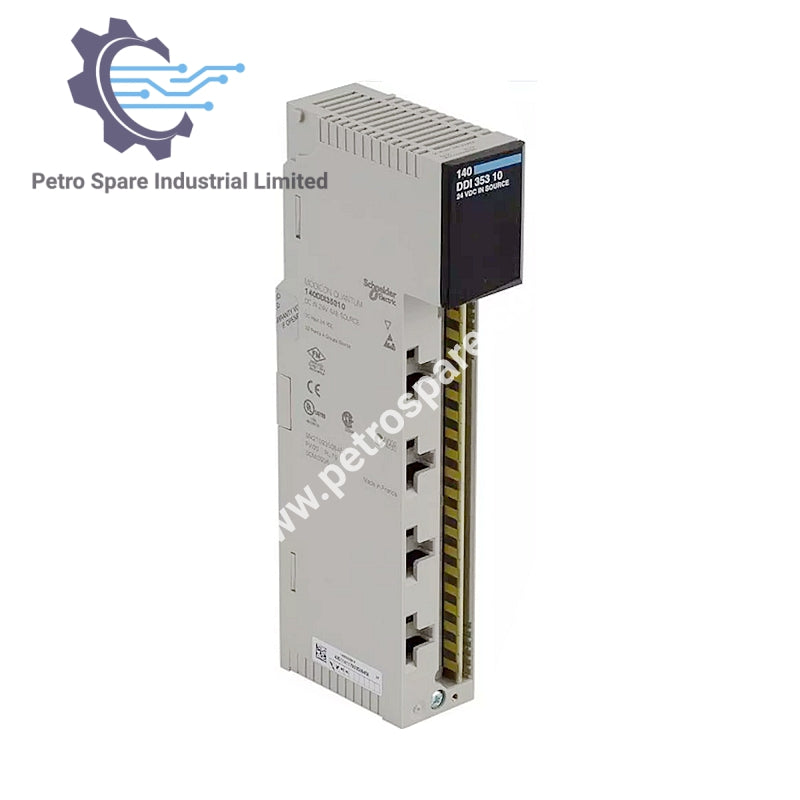

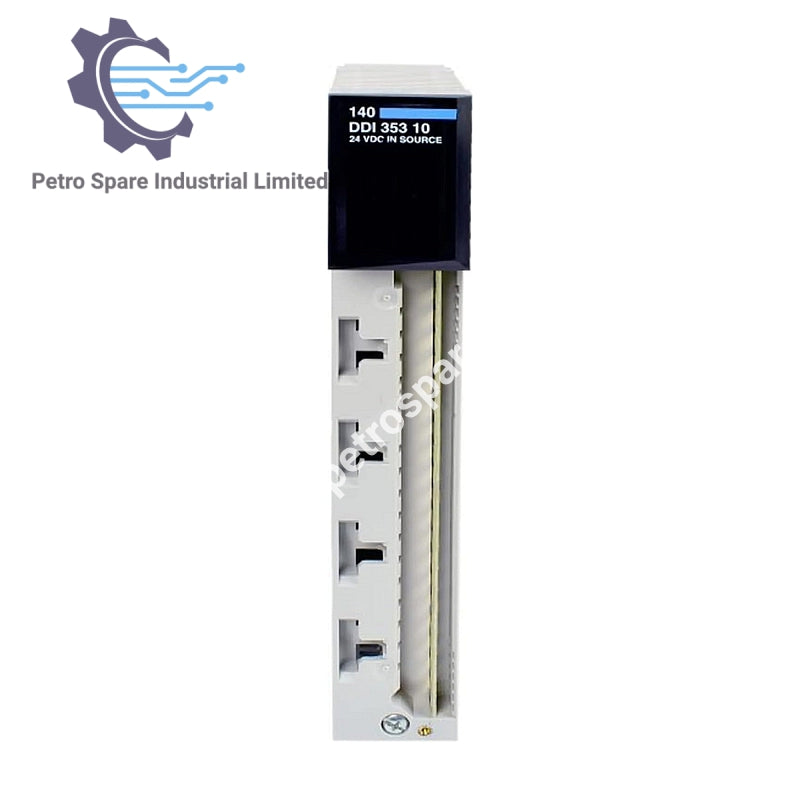

O 140DDI35310 é um módulo de entrada discreta da série Modicon Quantum da Schneider. Foi projetado para lidar com sinais de entrada de 24 V CC, oferecendo gerenciamento confiável de entrada com dissipação de potência eficiente e proteção.

Especificações de Entrada

• Grupo de Canais: 4

• Entrada Lógica: Negativa (fonte)

• Tensão de Entrada Discreta: 24 V CC

• Limites de Tensão de Entrada: 19,2...30 V

• Tensão no Estado 1: -30...-15 V CC

• Tensão no Estado 0: -5...0 V CC

• Corrente no Estado 1: ≥ 2,5 mA em Us = -14 V

• Corrente Estado 0: ≤ 0.5 mA

• Requisito de Endereço: 2 palavras de entrada

• Impedância de Entrada: 2400 Ohm

• Corrente Máxima de Fuga: 200 mA em Us = 5,5 V e Uin = 4 V

• Entrada Máxima Absoluta: 30 V contínuos, 50 V durante pulso decrescente de 1 ms

• Tempo de Resposta:

• De estado 0 para estado 1: ≤ 1 ms

• De estado 1 para estado 0: ≤ 1 ms

Proteção e Potência

• Proteção: Proteção de entrada limitada por resistor

• Dissipação de Potência: 1,5 W + (0,26 x número de pontos ligados)

Isolamento

• Isolamento de Grupo e Barramento: 1780 Vrms por 1 minuto

• Isolamento de Grupo: 500 Vrms por 1 minuto

Sinalização Local

• Indicadores LED:

• Verde: comunicação do barramento ativa

• Vermelho: falha externa detectada

• 32 LEDs verdes: status da entrada

Elétrico

• Requisito de Corrente do Barramento: 330 mA

Especificações Físicas

• Formato do Módulo: Padrão

• Peso Líquido: 0.3 kg

---
