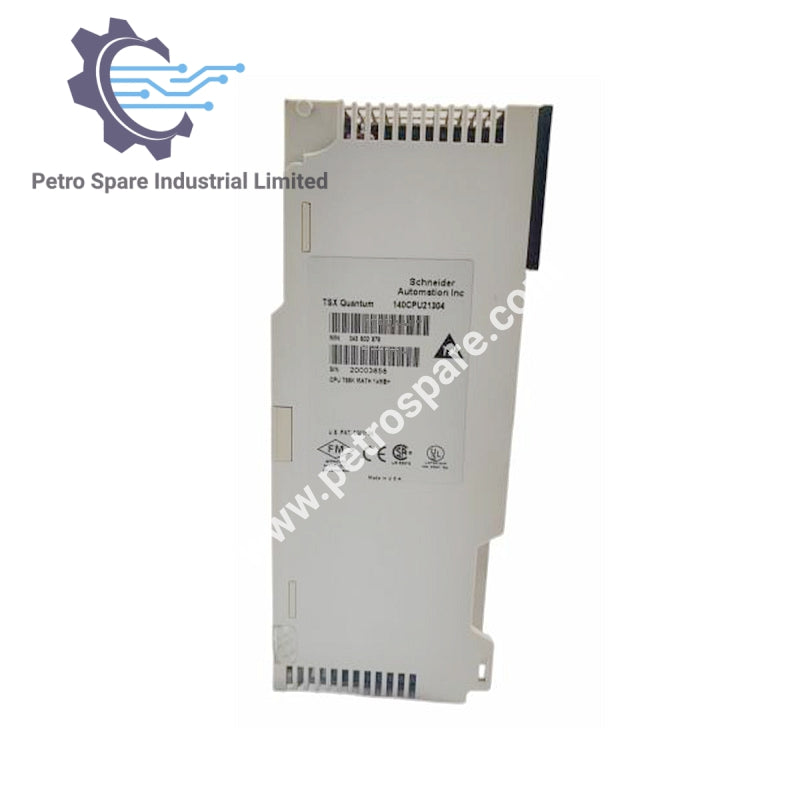

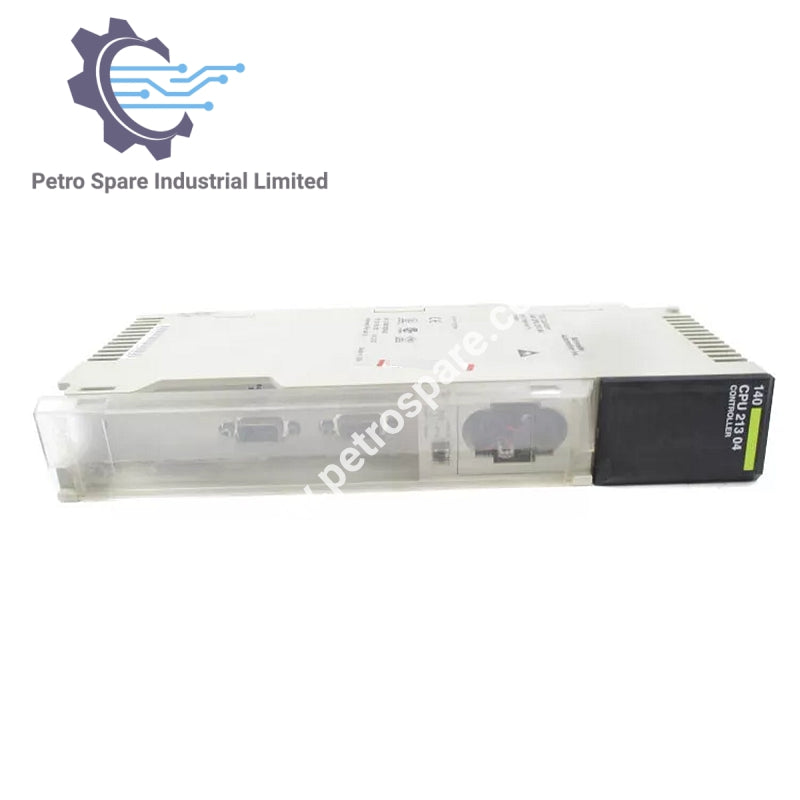

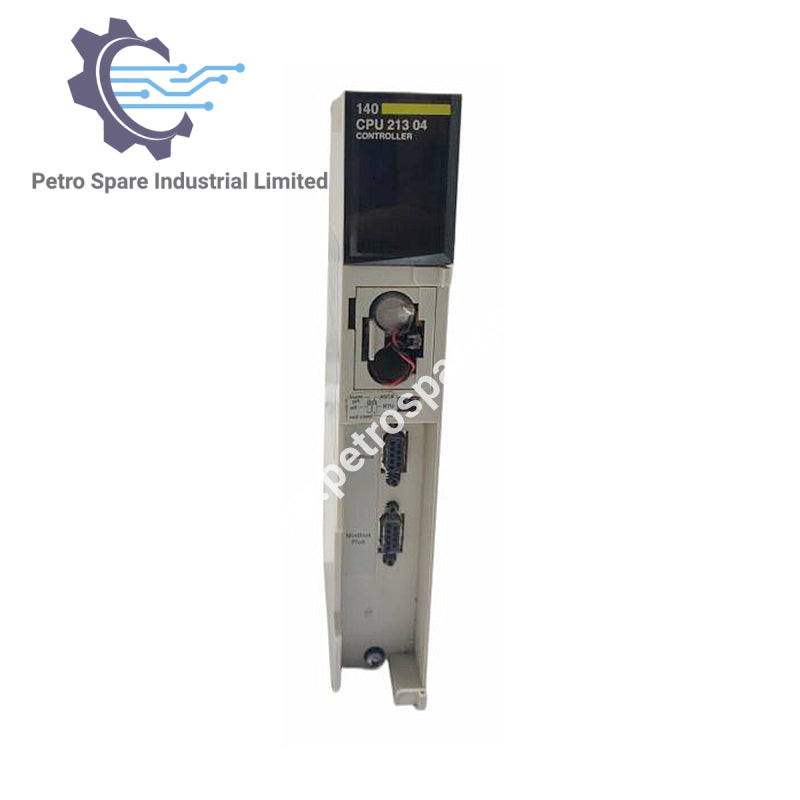

140CPU21304

Visão Geral

O 140CPU21304 O Módulo CPU Schneider é projetado para o sistema Modicon Quantum, oferecendo maior poder de processamento, memória e capacidades de comunicação para automação industrial.

Desempenho

• CPU: 768 k

• Processador Matemático: Sim

• Programa IEC Máximo: 606 k

• Tempo de Resolução Lógica: 0,3 ms / k a 1,4 ms / k

E/S e Rede

• E/S Local: 64 Entradas e 64 Saídas (Backplane Principal)

• Número Máximo de Racks de E/S: 2 (Requer expansor)

• E/S remota:

• Máximo de palavras de E/S por ponto: 64 entrada e 64 saída

• Número máximo de pontos remotos: 31

• E/S distribuída:

• Número máximo de redes por sistema: 3

• Máximo de palavras por rede: 500 entrada e 500 saída

• Máximo de palavras por nó: 30 entrada e 32 saída

Energia e Bateria

• Bateria: Lítio 3 V

• Vida Útil da Bateria: 1200 mAh

• Vida de Prateleira: 10 anos com perda de capacidade de 0,5% ao ano

• Corrente de Carga da Bateria @ Desligamento:

• Típico: 5 μA

• Máximo: 110 μA

Comunicação

• Modbus (RS-232): 1 porta serial (conector D de 9 pinos)

• Modbus Plus (RS-485): 1 porta de rede (conector D de 9 pinos)

Adicional

• Temporizador Watchdog: 250 ms (ajustável por software)

---
