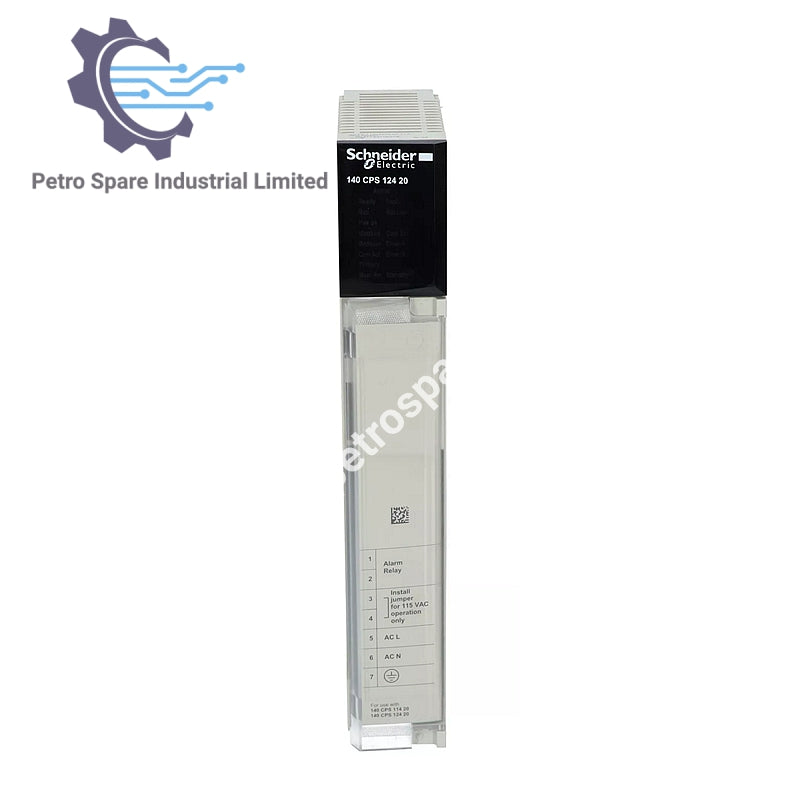

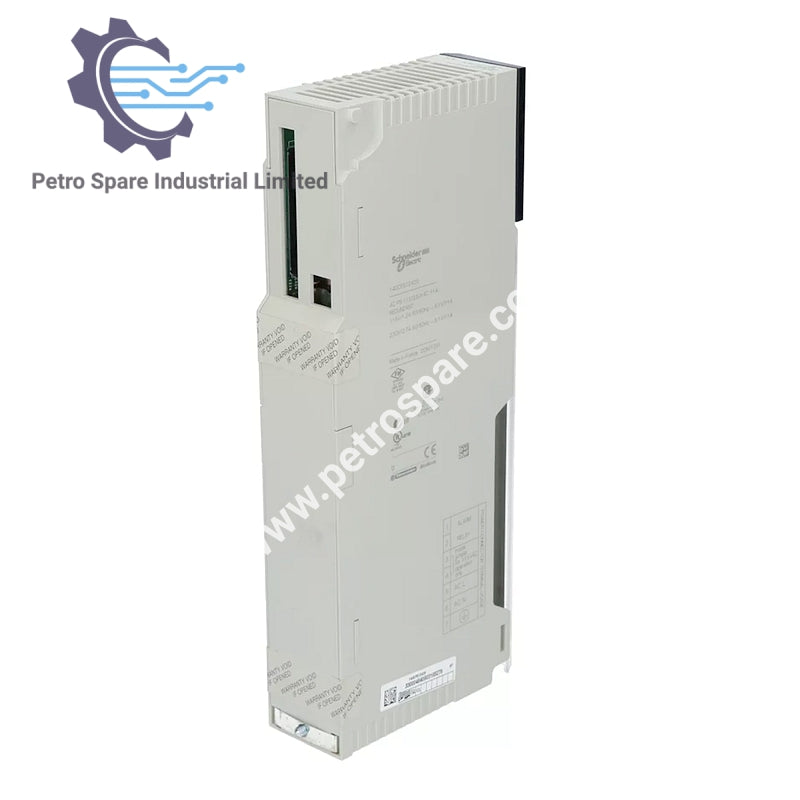

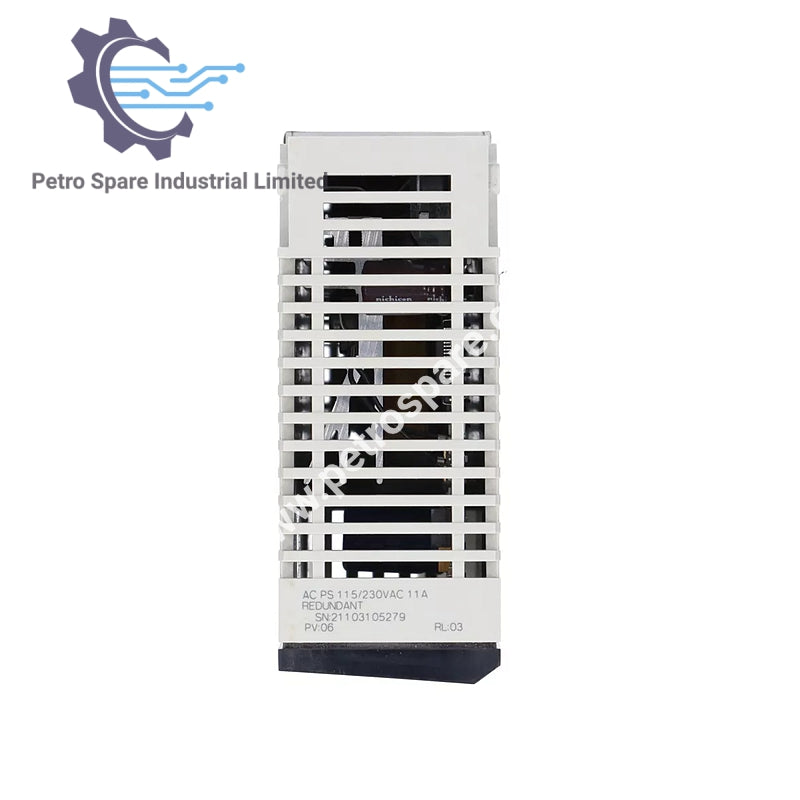

140CPS12420

Visão Geral

• Modelo: 140CPS12420
• Tipo: Módulo de Fonte de Alimentação
• Plataforma: Automação Modicon Quantum

Especificações

• Tipo de Fonte de Alimentação: Redundante
• Tensão de Entrada:
  • 230 V CA (170...276 V)
  • 115 V CA (93...138 V)
• Frequência: 47...63 Hz
• Corrente de Entrada:
  • 1100 mA (115 V CA)
  • 600 mA (230 V CA)
• Corrente de Partida:
  • 19 A (230 V CA)
  • 38 A (115 V CA)
• Potência Nominal: 130 VA
• Fusível: 2 A de retardo

Desempenho e Proteção

• Distorção Harmônica: ≤ 10% do valor RMS fundamental
• Tensão de Saída: 5,1 V CC
• Corrente de Saída:
  • 11 A (autônomo, 60°C)
  • 10 A (redundante, 60°C)
• Recursos de Proteção:
  • Proteção contra sobretensão de saída: Interna
  • Proteção contra sobrecarga de saída: Interna
• Dissipação de Potência: 6 + (1.5 × Iout) onde Iout está em A

Sinalização e Indicadores

• Saída de Alarme: 1 NA, 6 A, 220 V (falha na fonte de alimentação)
• Sinalização Local: LED verde (PWR OK)

Informações Gerais

• Formato do Módulo: Padrão
• Peso: 0.65 kg
• Marca: CE

---
