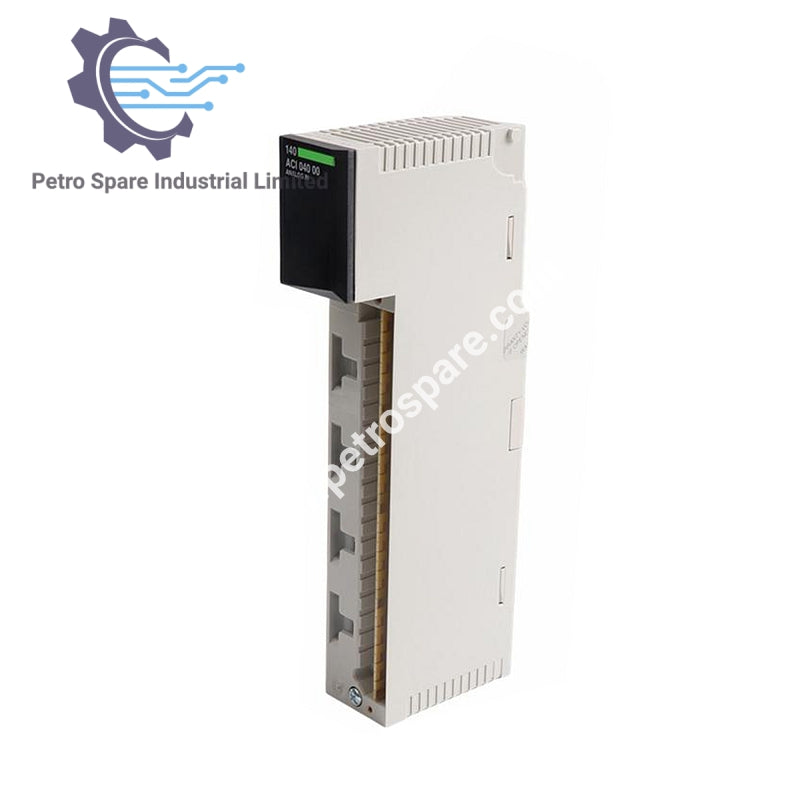

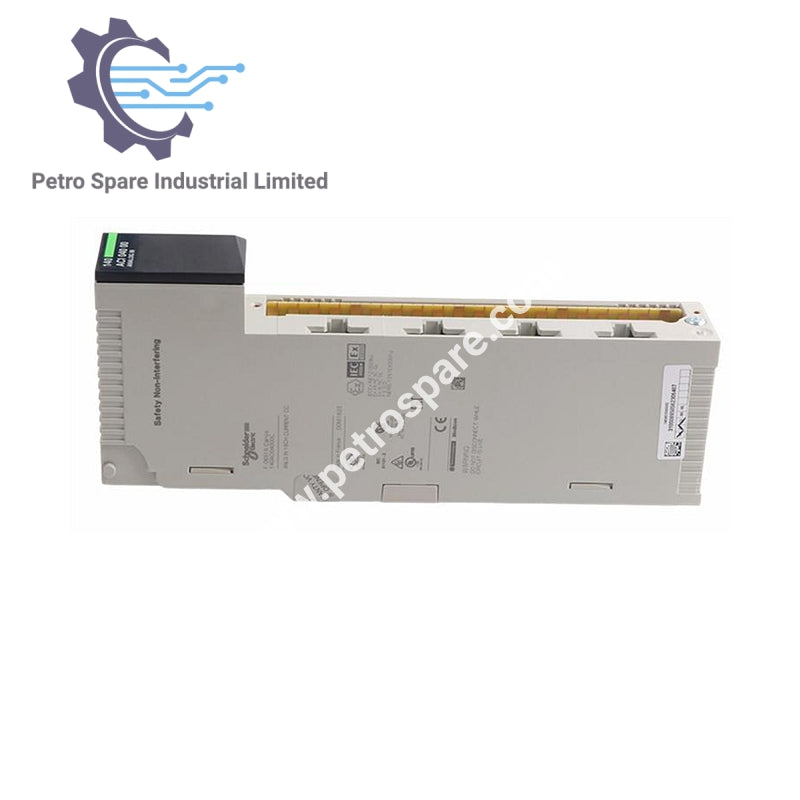

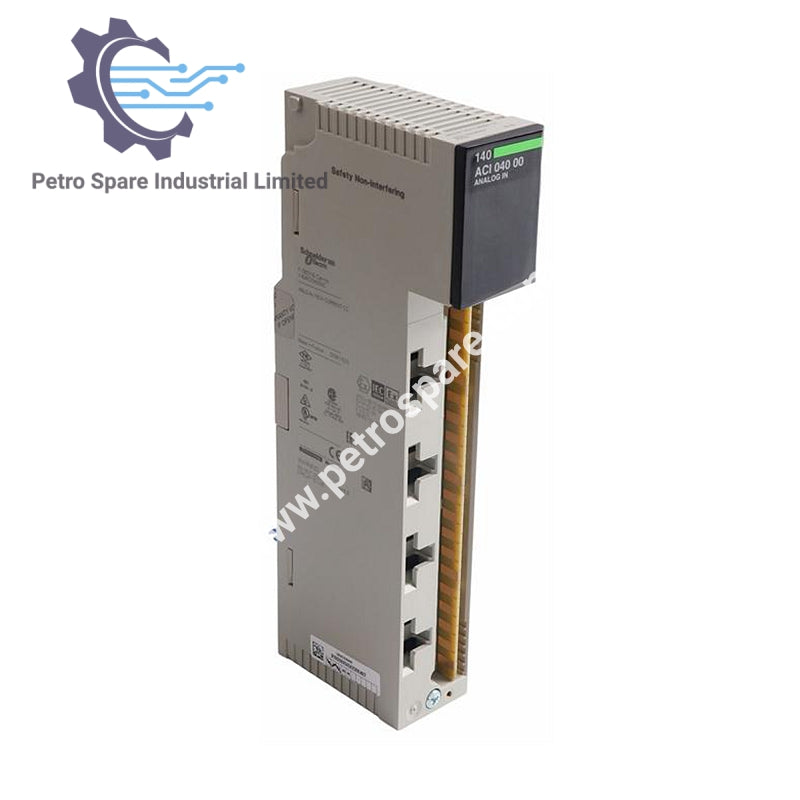

140ACI04000

Detalhes do Módulo

• Modelo: 140ACI04000
• Tipo: Módulo de Entrada Analógica
• Fabricante: Schneider
• Plataforma: Modicon Quantum Automation

Características Elétricas

• Entradas Analógicas: 16
• Tipo de Entrada: Diferencial
• Requisito de Endereçamento: 17 palavras de entrada
• Resolução:
  • 0...16000 contagens (4...20 mA)
  • 0...20000 contagens (0...20 mA)
  • 0...25000 contagens (0...25 mA)
  • 0...4095 contagens (4...20 mA)
• Impedância de Entrada: 250 Ω
• Entrada Máxima Absoluta: 30 mA

Precisão & Exatidão

• Precisão:
  • ±0,125% da escala completa (Erro)
  • ±12 µA máx (Linearidade, 4...20 mA)
  • ±6 µA máx (Linearidade, 0...20 mA)
  • ±6 µA máx (Linearidade, 0...25 mA)
• Deriva de Precisão da Temperatura:
  • ±0.0025% da escala completa/°C
  • ≤ 0,0050% da escala completa/°C
• Rejeição de Modo Comum: > -90 dB a 60 Hz

Processamento de Sinal

• Tempo de Atualização: 15 ms (2 fios/4 fios)
• Tipo de Falha: Fio rompido (4...20 mA)
• Isolamento (Canais & Barramento): 1780 V CA por 60 s

Características Operacionais

• Indicadores:
  • LED Verde (Comunicação do Barramento Ativa)
  • LED Vermelho (Falha Externa)
  • LEDs Verdes (Canal Ligado)
  • LEDs Vermelhos (Falha no Canal)
• Requisito Atual do Barramento: 360 mA
• Dissipação de Potência: 5 W
• Formato do Módulo: Padrão
• Peso: 0,3 kg

---
