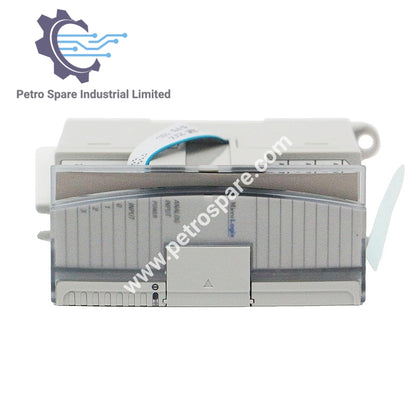

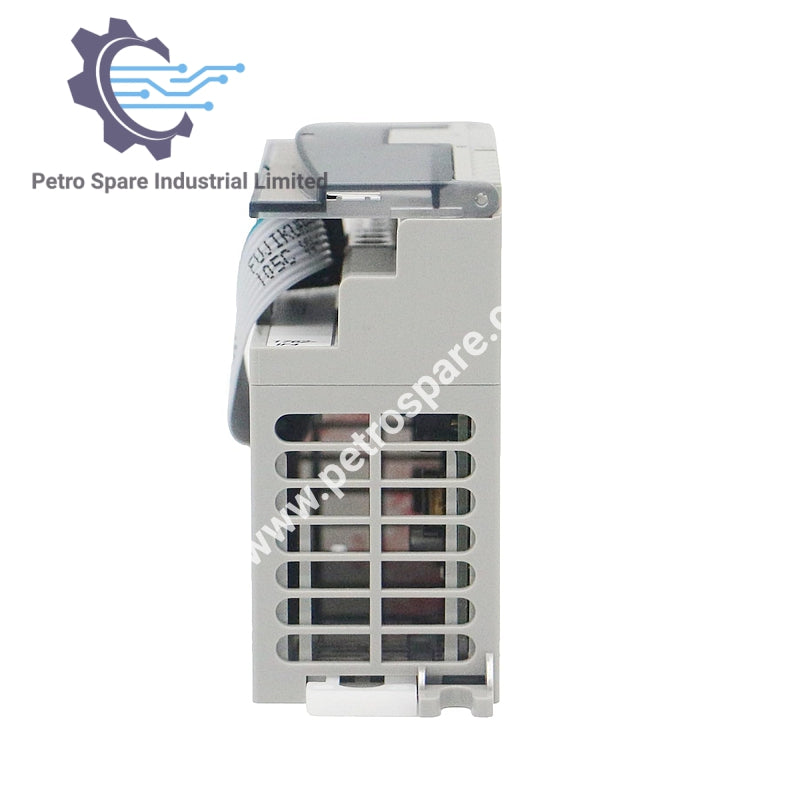

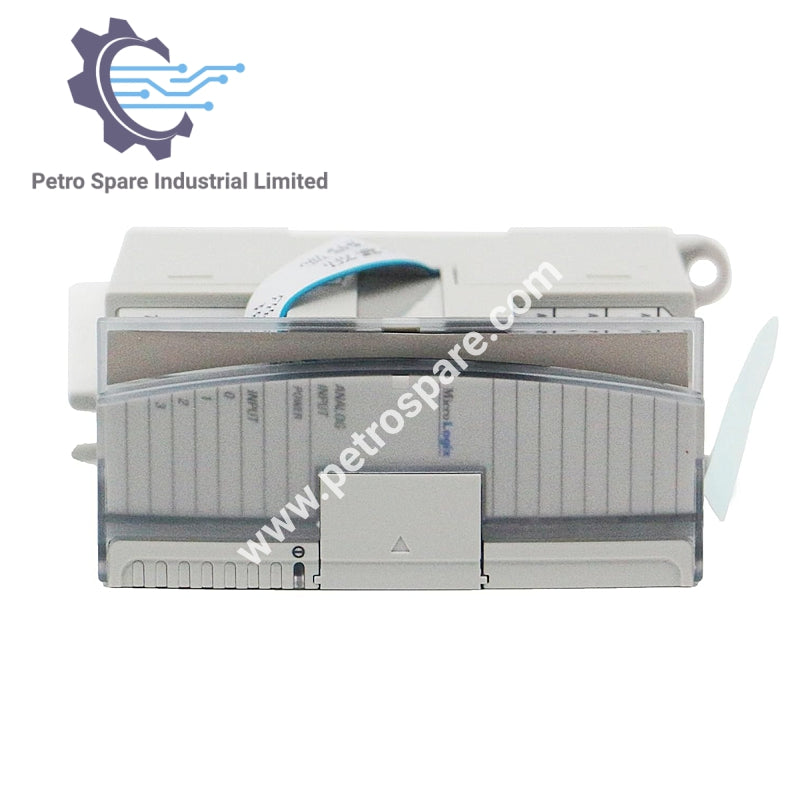

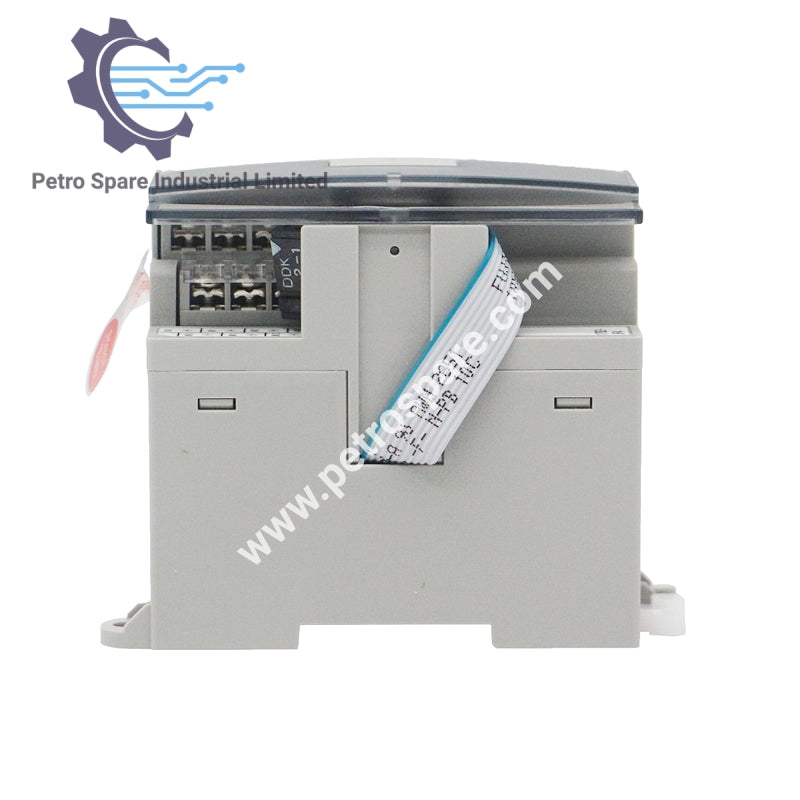

1762-IF4

Visão Geral

Allen-Bradley 1762-IF4 é um Módulo de Entrada Analógica MicroLogix projetado para medição precisa de sinais de tensão e corrente em sistemas de automação.

Especificações Elétricas

• Número de Entradas: 4 diferenciais (bipolares)

• Tipo de Conversor A/D: Sigma-Delta

• Faixa de Tensão de Modo Comum: ±27 V

• Rejeição de Modo Comum: > 55 dB a 50/60 Hz

• Não-linearidade: ±0,12% da escala total

• Precisão Geral: ±0,32% da escala total (−20…65 °C) / ±0,24% da escala total (25 °C)

Características de Entrada

• Impedância de Entrada: 200 kΩ (tensão), 275 Ω (corrente)

• Proteção de Entrada de Corrente: ±32 mA

• Proteção de Entrada de Tensão: ±30 V

Diagnósticos

• Diagnóstico de Canal: Relata condições de sobre/faixa ou circuito aberto para entradas analógicas.

---
