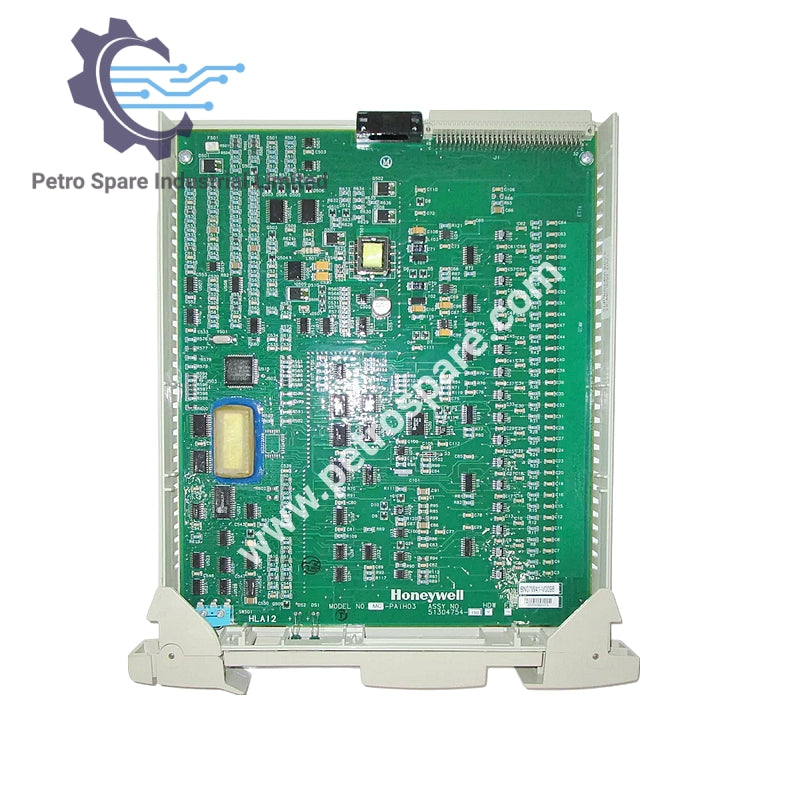

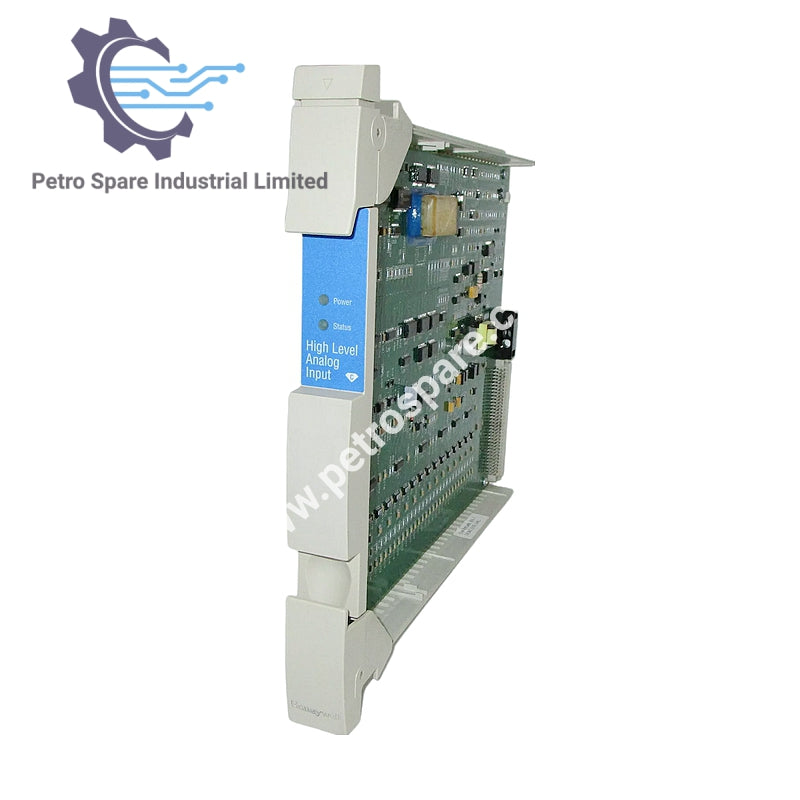

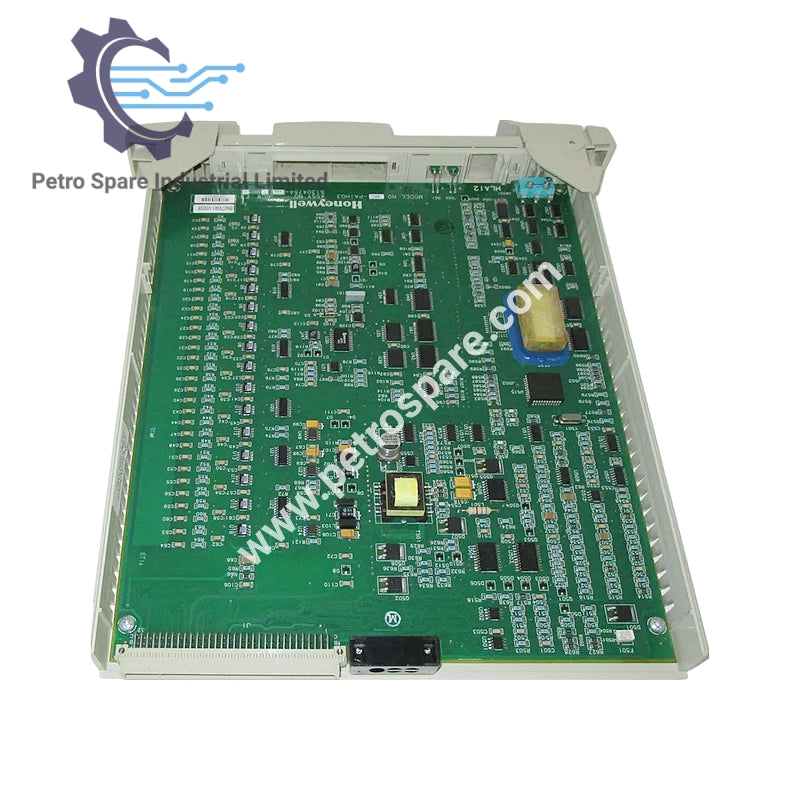

MC-PAIH03 51304754-150

Visão Geral

O MC-PAIH03 51304754-150 é um Processador de Entrada Analógica de Alto Nível da Honeywell, com 16 canais de entrada diferencial para medições de tensão e corrente. Ele é projetado para uso em sistemas de automação industrial, oferecendo aquisição e processamento de dados precisos.

Especificações Principais

• Canais de Entrada: 16 diferenciais

• Tipo de Entrada: Tensão, corrente (transmissores de 2 fios ou autoalimentados)

• Faixa de Entrada: 0 a 5 V, 1 a 5 V, 0,4 a 2 V, 4-20 mA (através de 250 Ω)

• Conversor A/D: 16 bits (14 bits usados)

• Taxa de Rejeição de Modo Normal: 32 dB a 60 Hz

• Taxa de Rejeição de Modo Comum: 70 dB (dc a 60 Hz)

• Tensão Máxima de Entrada: ± 30 V (sem danos)

• Impedância de Entrada (Entradas de Tensão): > 10 MΩ alimentada

• Diafonia: 60 dB (dc a 60 Hz, canal a canal)

Desempenho e Precisão

• Precisão de Hardware:

• ± 0,075% da escala completa (23,5° ± 2°C)

• ± 0,15% da escala completa (0 a 50°C)

• Capacidade de Suportar Surtos: ANSI/IEEE C37.90.1-1978

Informações Adicionais

• Peso: 0,60 kg

• Taxa de Varredura de Entrada: 4 amostras por segundo por canal

• Modelos FTA Suportados: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62

---
