IS200TTURH1B

Visão Geral

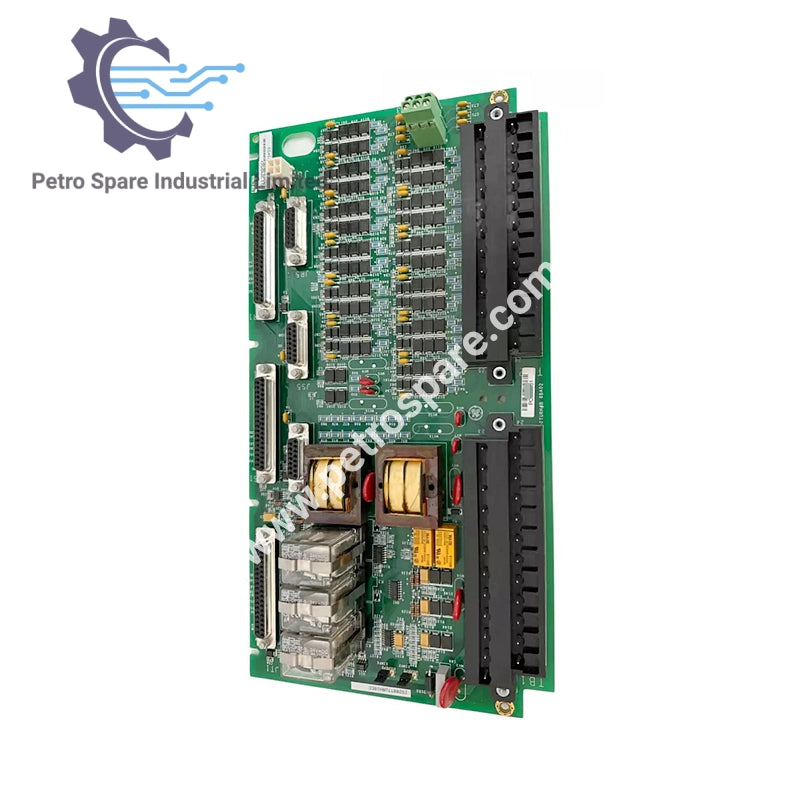

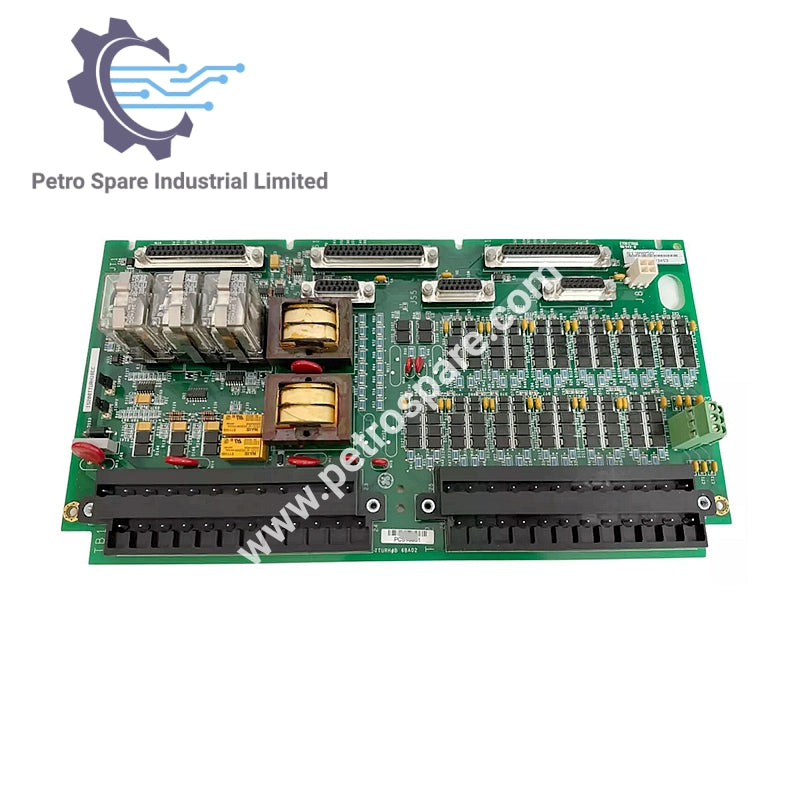

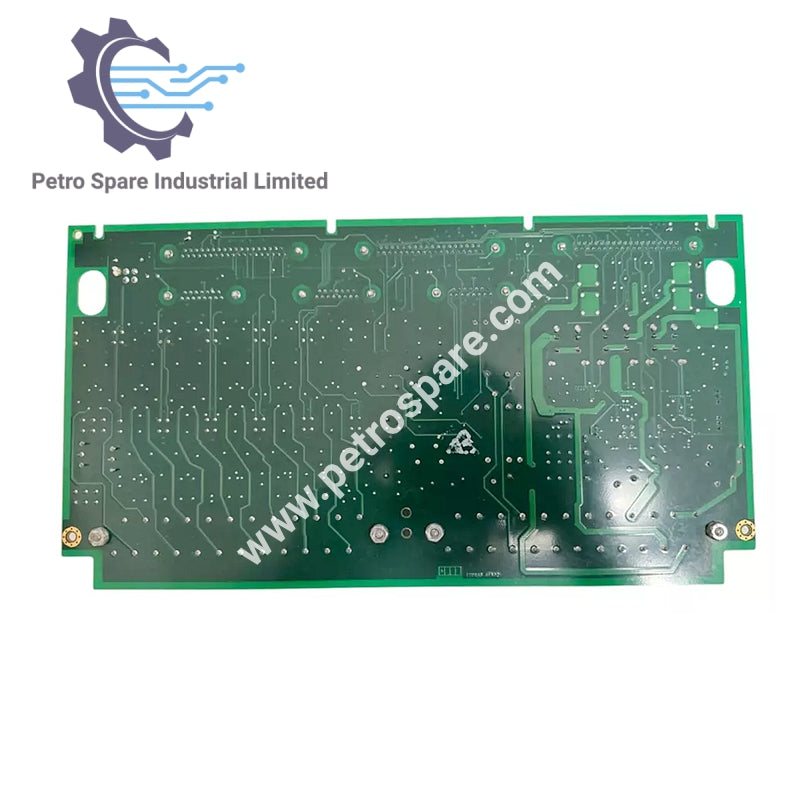

O IS200TTURH1B é uma Placa de Terminal para Turbina da General Electric, parte da série Mark VI. Fornece proteção confiável de entrada para sistemas de turbina.

Especificações

• Fabricante: General Electric

• Função: Placa de Terminal de Entrada para Proteção de Turbina

• Série: Mark VI

• Entradas: 12

• Temperatura de Operação: -30 a 65°C

• Fonte de Alimentação: 125 V cc

• Tecnologia: Montagem em Superfície

• Tamanho da Placa: 33,0 cm x 17,8 cm

• Tensão do Eixo: 5 V cc

• Taxa de Pulso MPU: 2 Hz a 20 kHz

Principais Recursos

• Relés: K25, K25P, K25A fecham para fornecer 125 V cc ao disjuntor principal 52G

• Conectores: JR5 para sinal de velocidade ao VTUR, JR1, JS1, JT1, JS5, JT5

• Fiação: Conecta captações magnéticas, captações de eixo, transformadores e relés de disjuntor aos TB1 e TB2

• Jumpers: JP1 e JP2 para seleção de relé SMX ou TMR

Instalação

• Blocos de Terminais: TB1 e TB2 aceitam fios até #12 AWG, com terminação de blindagem para aterramento do chassi

• Captação de Velocidade TTL: Conecte ao TB3 com fonte de alimentação externa

Operação

• Medição de Velocidade: Até 4 sinais de taxa de pulso para velocidade da turbina em aplicações simplex

• Sincronização: Recebe tensões do gerador e do barramento para sincronismo automático com VTUR, controlador da turbina e sistema de excitação

• Controle de Relé: Controla a bobina do relé do disjuntor principal 52G com relés permissivos do gerador

• Aplicações TMR: Sinais de controle de R, S e T ativam os relés permissivos K25 e K25P

---
