IS200VCMIH2BCC

Visão Geral do Produto

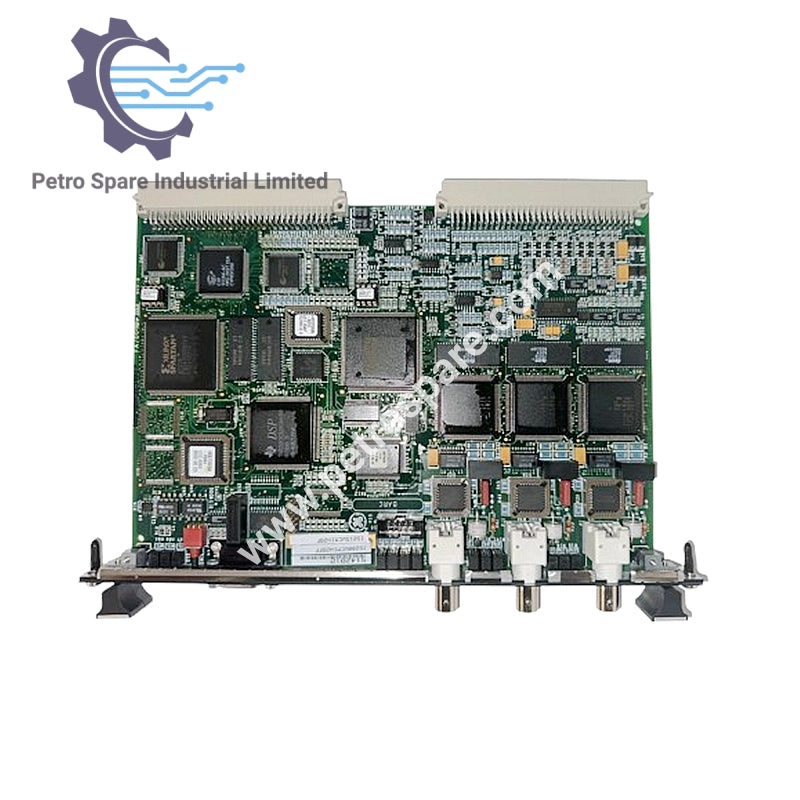

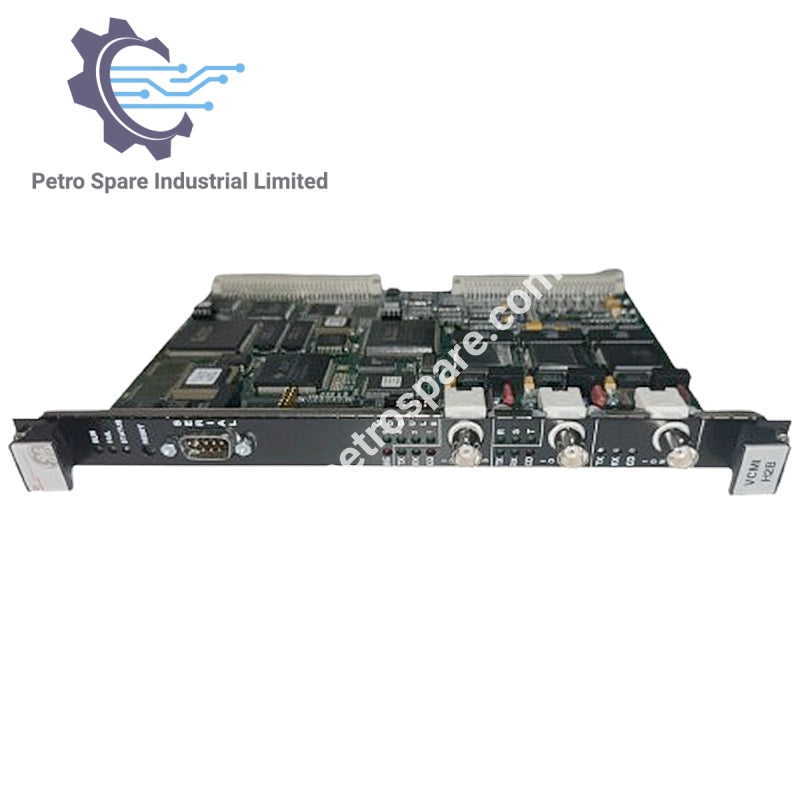

IS200VCMIH2BCC é uma placa de interface de comunicações GE Mark VI projetada para comunicação interna entre módulos de E/S e controle/proteção dentro do Módulo Central de Controle.

Function & Mounting

• Série: Mark VI

• Número da peça: IS200VCMIH2BCC

• Função: Placa de controle de comunicações internas

• Montagem: Slot um do Módulo Central de Controle

Connectivity & Indicators

• Portas seriais: 1 × 9 pinos

• Conectores DIN: IONet1, IONet2, IONet3

• Indicadores LED: 20 LEDs organizados em conjuntos de 3, 8, 6, 3

• Interruptor de reset: Sim

Hardware & Components

• Conectores: 2 backplanes, 2 conectores verticais de pinos, múltiplas trilhas condutoras

• Transformadores: 3

• CIs: 50+ incluindo FPGA

• Componentes adicionais: Contas indutoras (25+), capacitores, resistores, diodos

• Superfícies da placa: Componentes na frente e atrás

---
