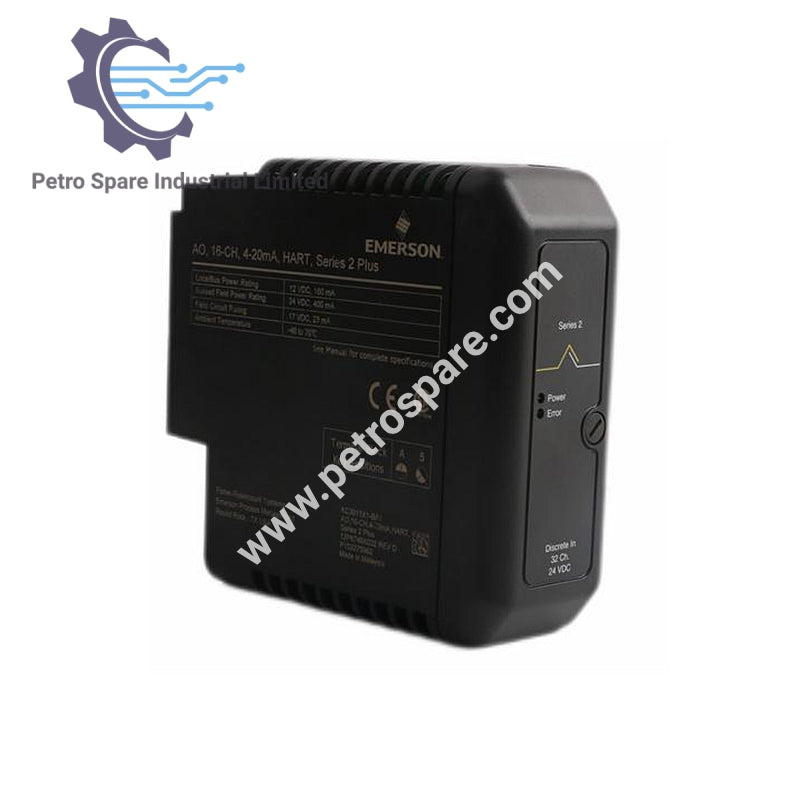

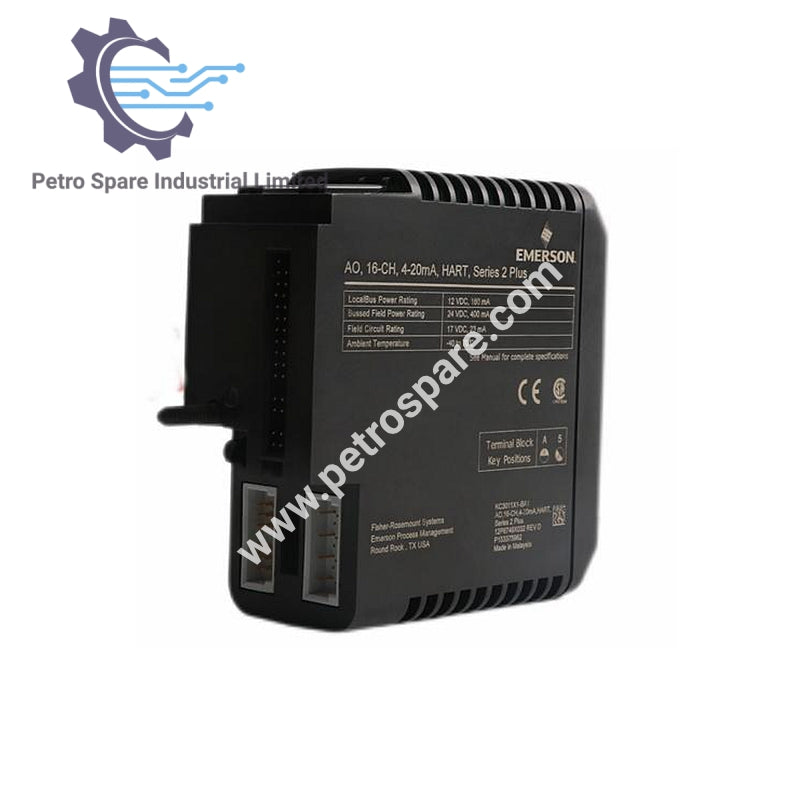

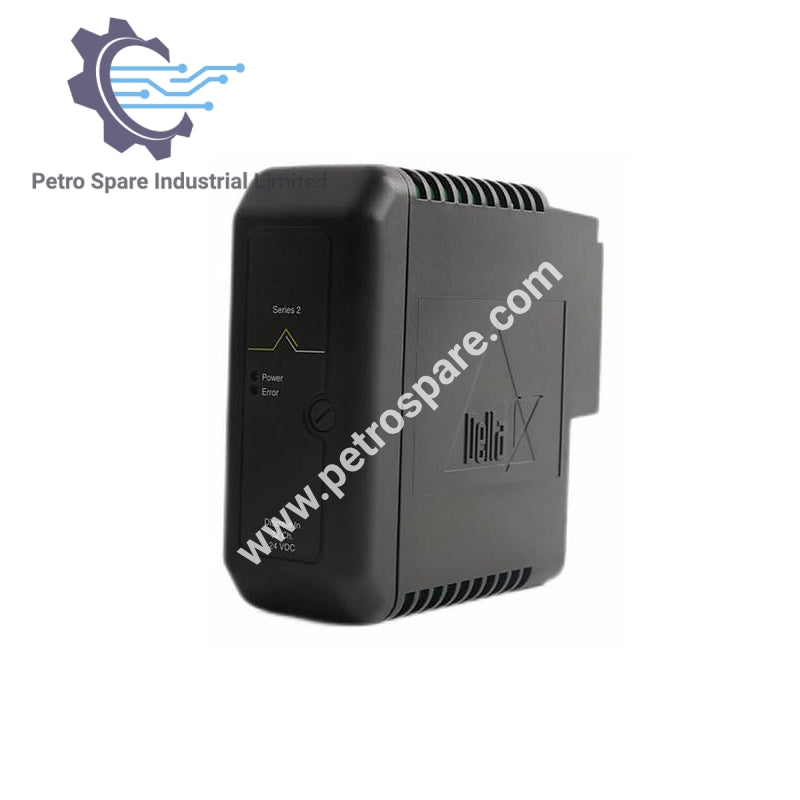

KC3011X1-BA1

Descrição

KC3011X1-BA1 é um módulo de saída analógica de 16 canais da Emerson, suportando sinais 4–20 mA HART com robusta tolerância ambiental e diagnóstico integrado.

Informações Gerais

• Canais: 16 AO com HART

• Tipo de Sinal: 4–20 mA com HART

• Isolamento de Saída: Sim

• Montagem: No suporte com alimentação de campo barrada

• Chaveamento do Bloco de Terminais: A5

Requisitos de Energia

• Alimentação do Barramento Local: 12 VCC a 160 mA

• Alimentação de Campo Barrada: 24 VCC a 400 mA

• Alimentação do Circuito de Campo: 17 VCC a 23 mA

Classificações Ambientais

• Faixa de Temperatura: –40 °C a +70 °C

• Resistência a Choques: 10 g, pulso semi-seno de 11 ms

• Vibração: 1 mm (2–13.2 Hz), 0.7 g (13.2–150 Hz)

• Umidade: 5% a 95% sem condensação

• Contaminantes Atmosféricos: ISA-S71.04 Classe G3

Instruções de Manuseio

• Precaução para Remoção: Desconecte a alimentação de campo (terminal ou barrada) antes de remover ou inserir o dispositivo

Notas de Manutenção

• Manutenibilidade: Sem peças reparáveis pelo usuário

• Calibração: Não requerida

• Desmontagem: Não permitida

---
