IS220PTURH1A

Visão Geral

O IS220PTURH1A é um Pacote de E/S de Proteção Primária para Turbina do sistema Mark VIe da GE, projetado para interfacear com placas terminais e gerenciar monitoramento de velocidade da turbina, proteção contra disparos e comunicação baseada em Ethernet.

Informações Básicas

• Número da Peça: IS220PTURH1A

• Fabricante: General Electric

• Série: Mark VIe

• Tipo: Pacote de E/S de Proteção para Turbina

• Placa de Montagem: TTURH1C

Capacidades Funcionais

• Funções Primárias: Monitoramento de velocidade, proteção contra disparos, interface de comunicação

• Entradas de Velocidade: 4 sensores magnéticos passivos de velocidade

• Velocidade Mínima Detectável: 2 RPM para engrenagem de giro

• Proteção contra Sobrerotação: Velocidade mediana usada como sinal primário de disparo por sobrerotação

Comunicação e Controle

• Portas Ethernet: Dupla 10/100 Mbps (RJ-45)

• Auto-Reconfiguração: Suportada via ToolboxST (firmware, configurações, bootloader)

• Recursos Internos:

• Memória flash

• RAM

• Chip de ID somente leitura

• Sensor interno de temperatura

• Circuito de reset

Características de Hardware

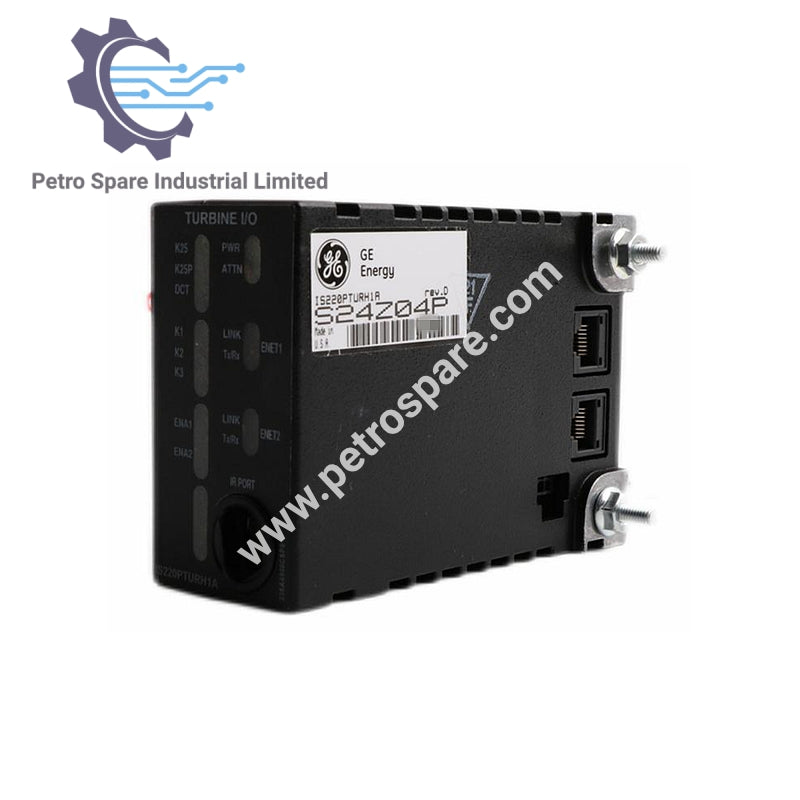

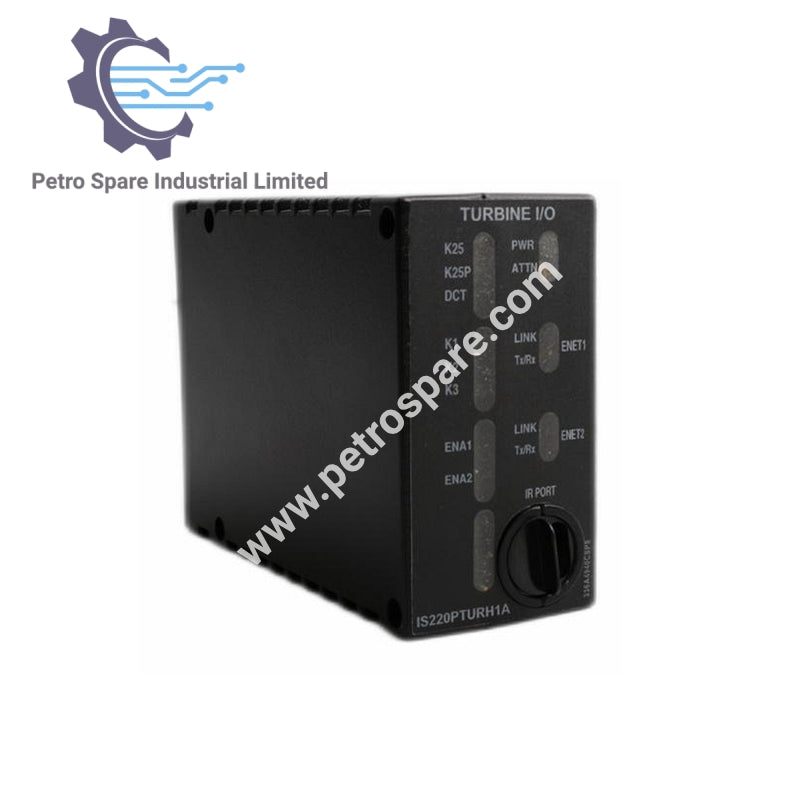

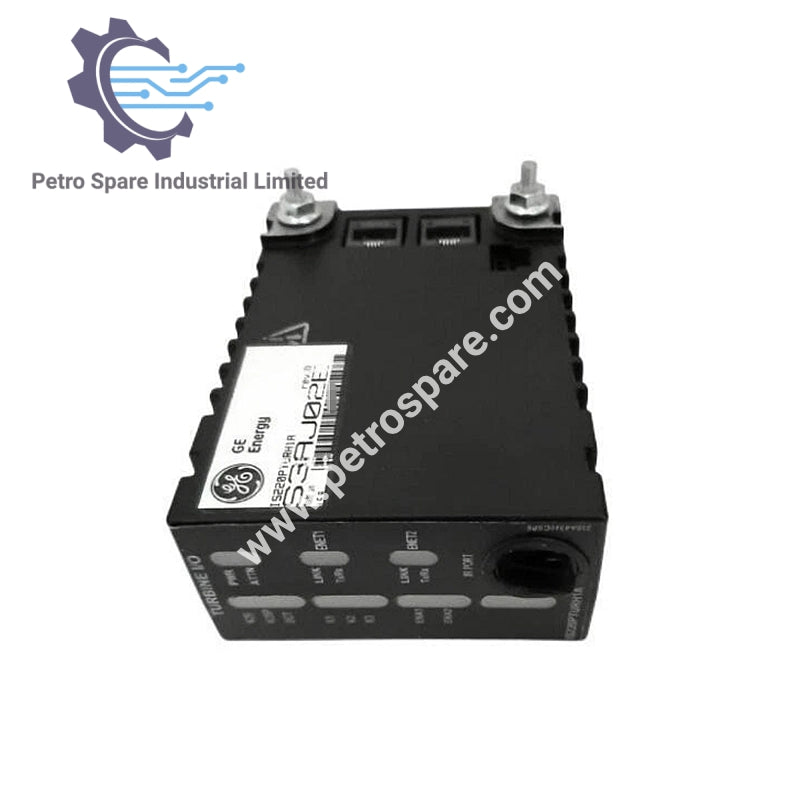

• Gabinete: Caixa preta com aberturas de ventilação

• Indicadores de Status: Luzes LED no painel frontal

---
