IS200VCRCH1BBB

Visão Geral

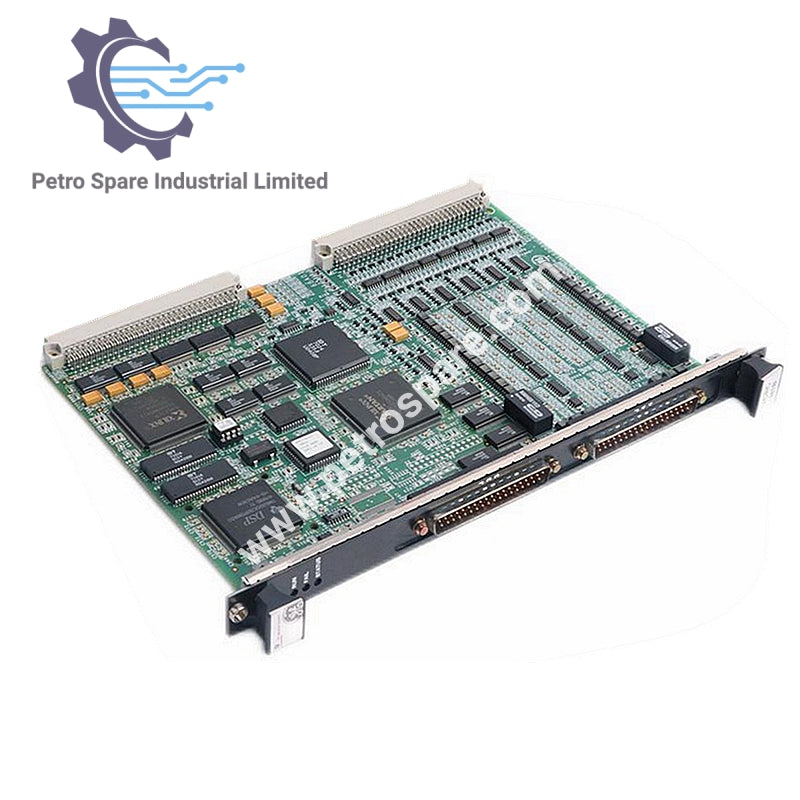

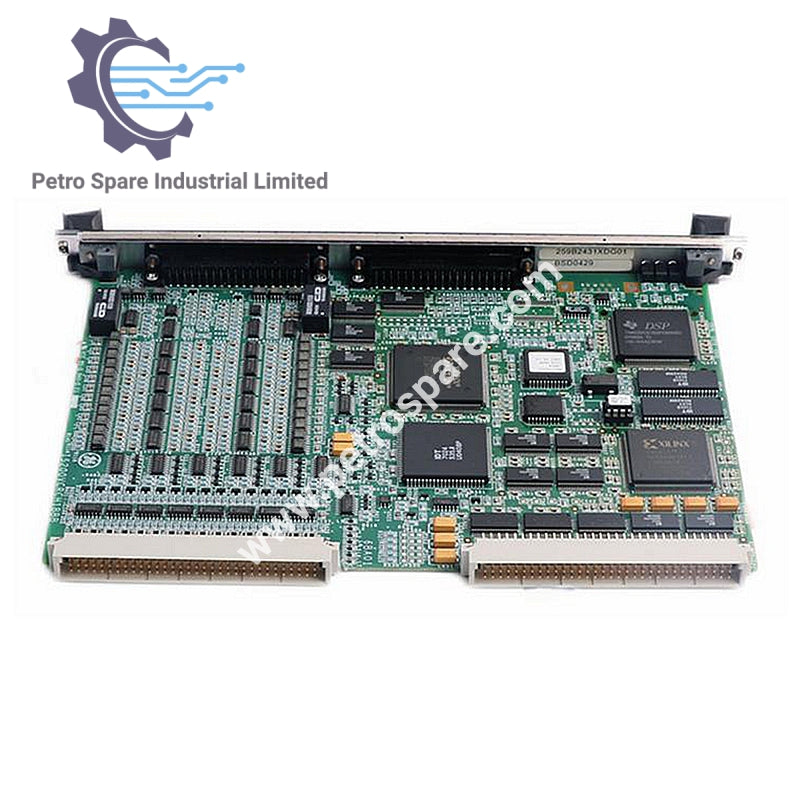

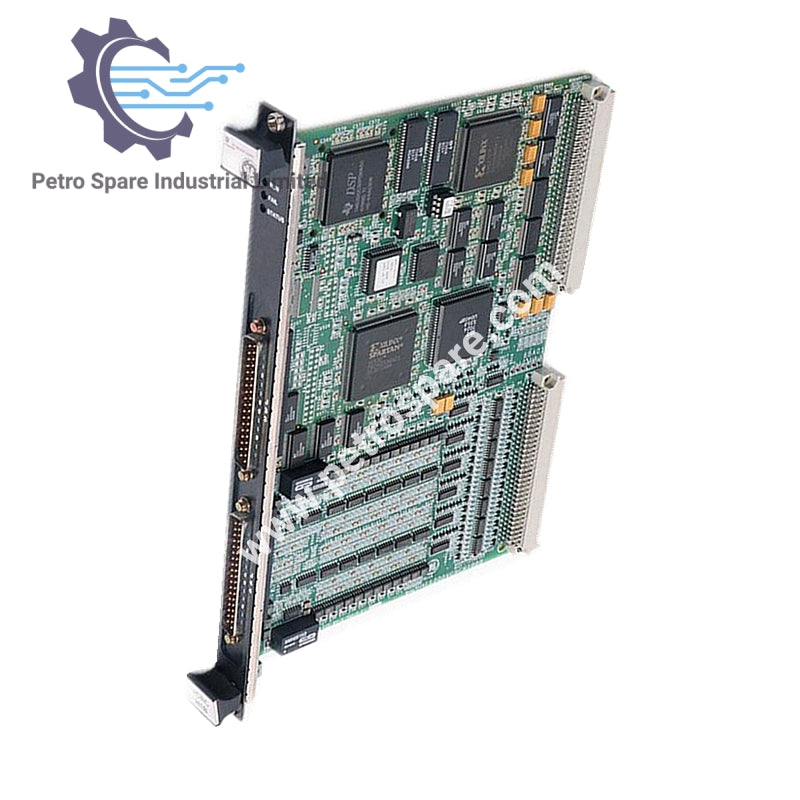

O IS200VCRCH1BBB é uma Placa de Entrada/Saída Discreta para o Sistema de Controle de Turbina Mark VI da General Electric.

Especificações

• Série: Mark VI IS200
• Descrição Funcional: Placa de Entrada/Saída Discreta
• Entradas: 48 Entradas de Contato Discreto
• Saídas: 24 Saídas de Relé Solenóide

Funcionalidade

• Compatibilidade: Funciona com todos os modelos TBCI, independente da tensão de excitação.
• Controle: Não suporta controle TICI via conectores J3 e J4.

Detalhes de Hardware

• Slot: Versão de slot único (comparado ao modelo VCCC de slot duplo).
• E/S: 48 entradas (do TBCI), 24 saídas (12 solenóide, 12 relé de contato seco).
• LEDs:
  • OPERAÇÃO: Verde piscando
  • FALHA: Vermelho sólido
  • STATUS: Desligado (laranja durante alarme).

Uso da Aplicação

• Compatibilidade: Adequado para configurações TMR e simplex.
• Conectores: J33 e J44 para entradas de contato.

---
