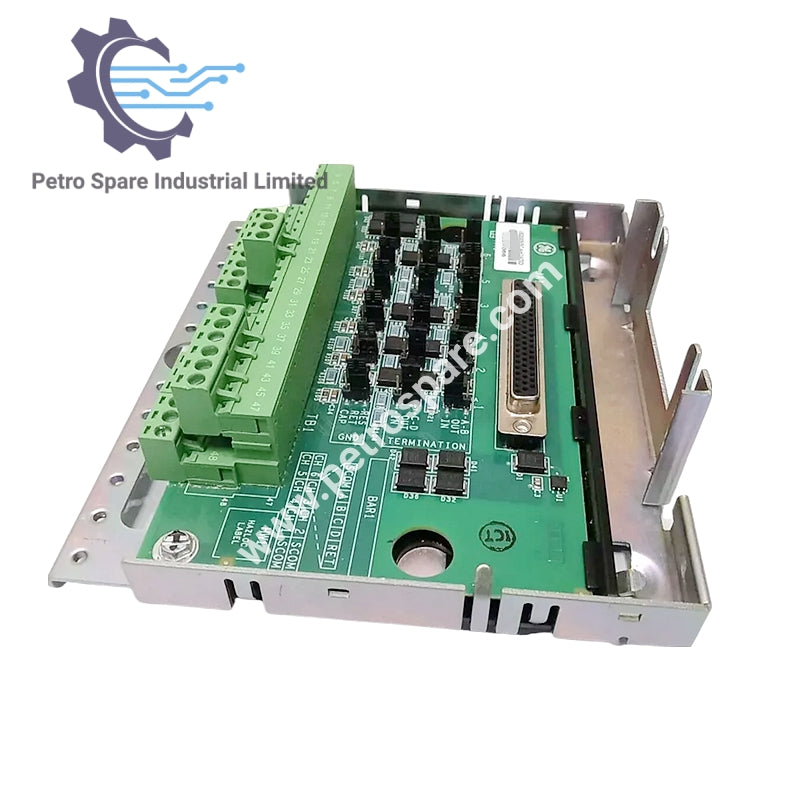

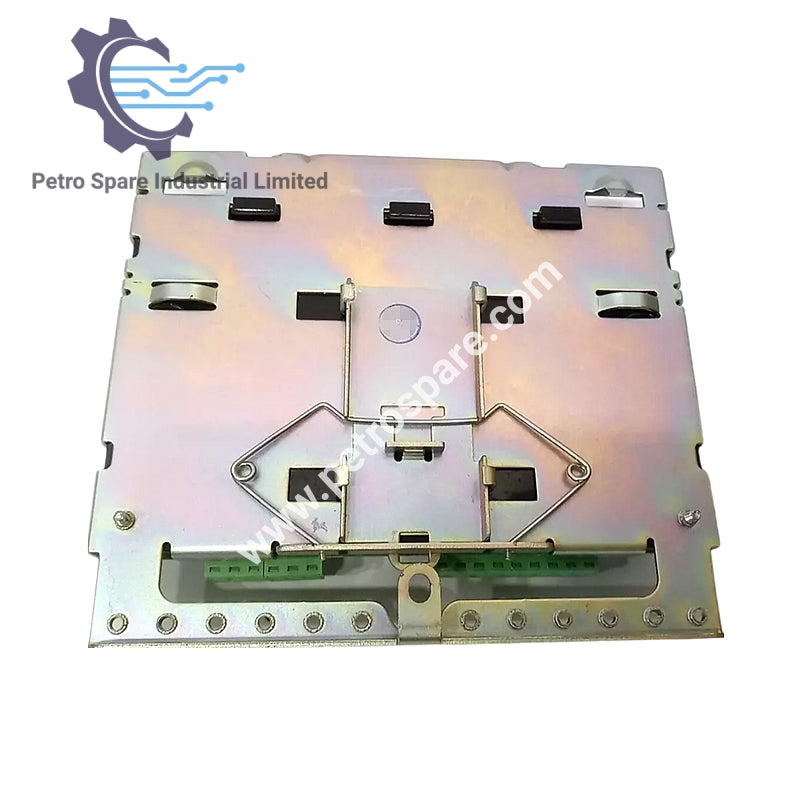

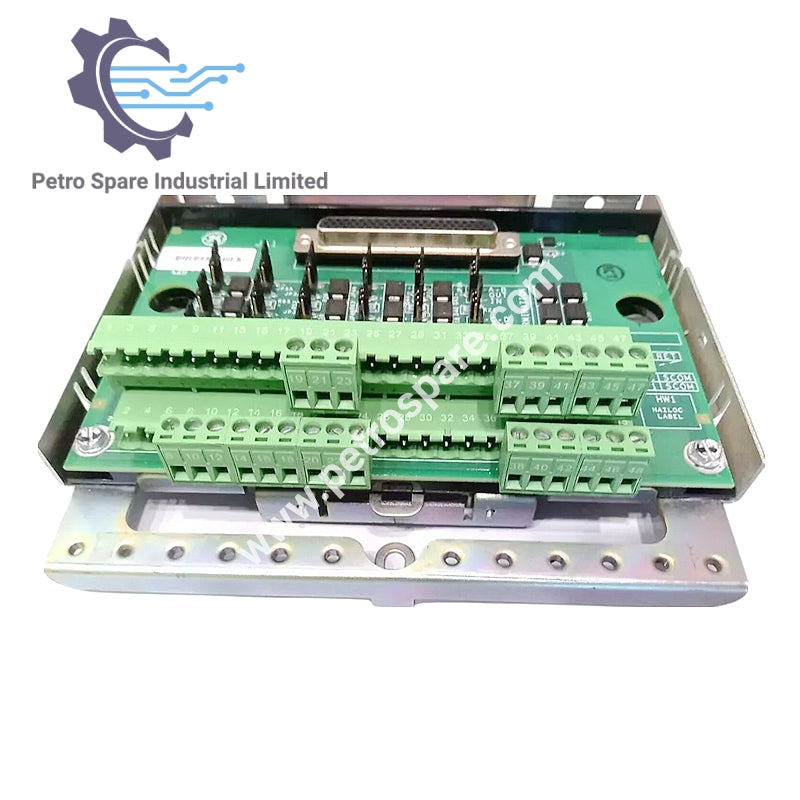

IS200SSCAH2AGD

Visão Geral

• Modelo: IS200SSCAH2AGD

• Categoria: Placa Terminal de Comunicação Serial I/O

• Fabricante: General Electric

• Série: Mark VI

Características de Comunicação

• Canais: 6

• Tipos de Sinal: RS-232C, RS-485, RS-422

• Conexões: A, B, C, D, Retorno, SCOM

Opções de Configuração

• Resistores de Terminação: Selecionáveis para A-B e C-D

• Jumpers: JP1A–JP6A, JP1B–JP6B (para terminação de sinal)

• Configurações de Retorno: JP1R–JP6R para retorno resistivo ou capacitivo

Instalação e Cabeamento

• Montagem: Trilho DIN ou montagem direta em gabinete

• Cabeamento: Usa par trançado blindado #18 AWG

• Terra da Blindagem: Fornecido pelo cliente ou GE

Diagnóstico e Compatibilidade

• Dispositivo ID: Embutido para detecção de falhas

• Tratamento de Falhas: Incompatibilidade de hardware detectada em divergência

Físico e Ambiental

• Dimensões: 15,9 cm de altura x 10,2 cm de largura

• Faixa de Temperatura: -30 a 65 °C

• Máximo de Quedas: 8 em sistemas RS-422/485

---
