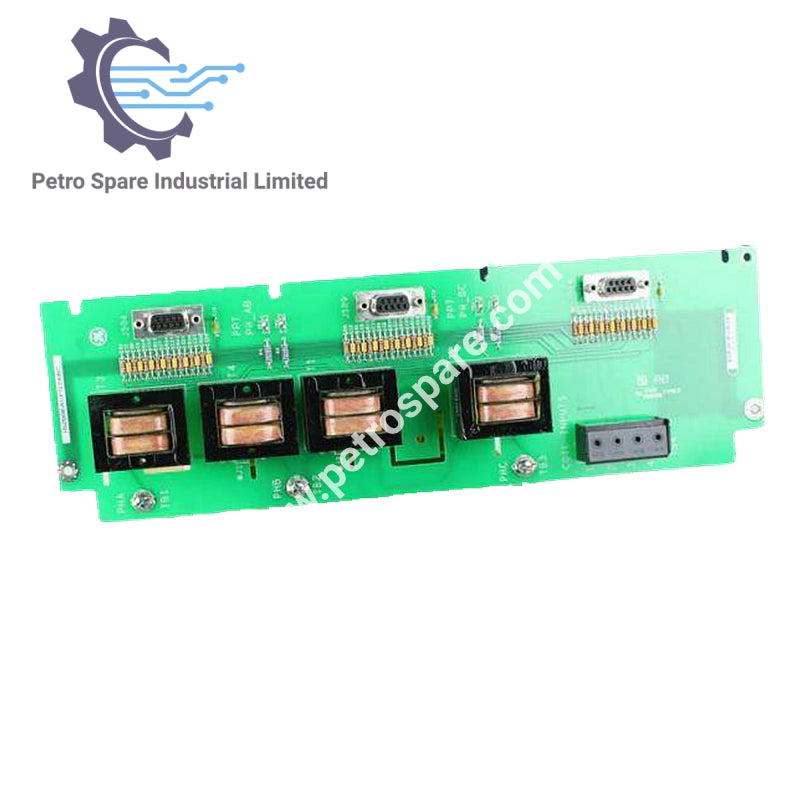

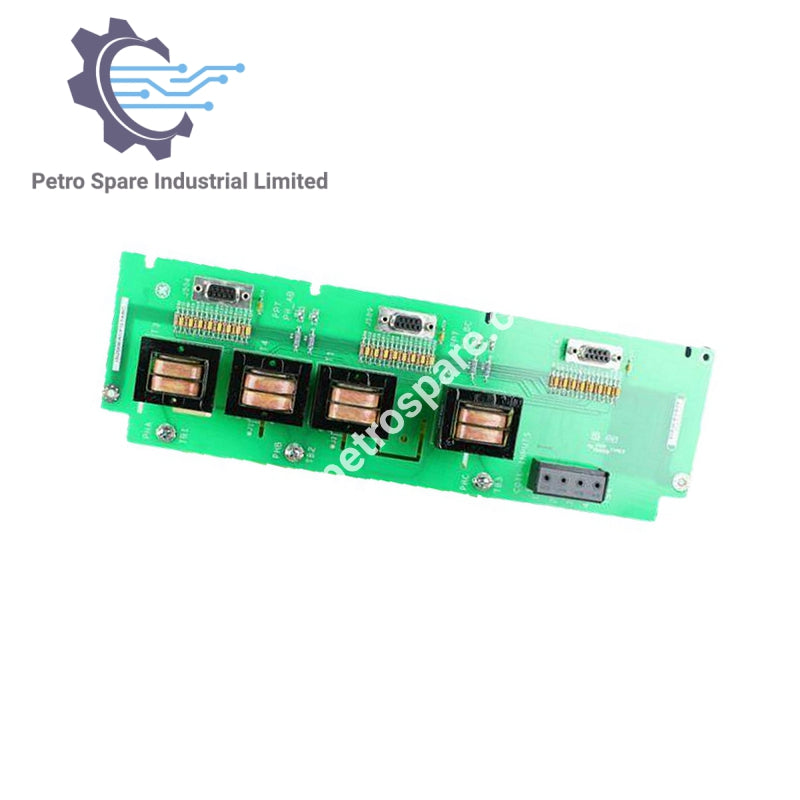

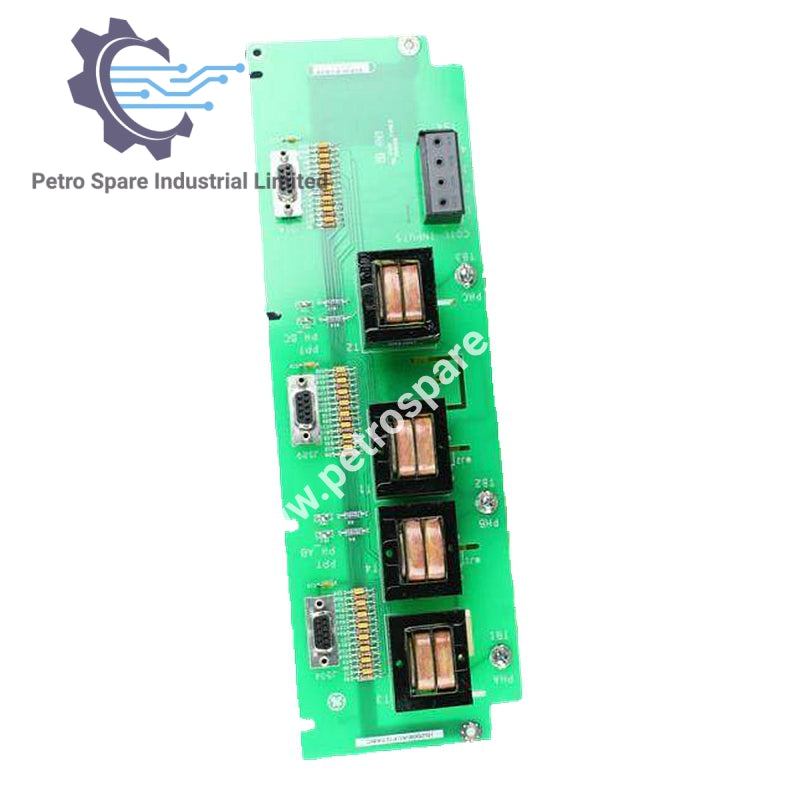

IS200EACFG2A

Visão Geral

• Número do Modelo: IS200EACFG2A
• Série: GE EX2100
• Função: Placa de Feedback AC do Excitador

Especificações

• Faixa de Tensão: Até 1000 VRMS, com uma faixa de ±20% em 50/60 Hz
• Entradas da Bobina: Suporta duas bobinas de núcleo de fluxo/ar com supressão de ruído de alta frequência
• Transformadores: Inclui quatro transformadores (T1, T2, T3, T4) para tensão de entrada trifásica única

Conectores e Terminais

• Terminais da Bobina:
  • Terminal 1: Bobina 1, alta
  • Terminal 2: Bobina 1, baixa
  • Terminal 3: Bobina 2, alta
  • Terminal 4: Bobina 2, baixa
• Conexão do Backplane: Conecta ao backplane EBKP usando três conectores sub-D de 9 pinos (J504, J509, J514)

Notas Ambientais e de Segurança

• Tensão de Saída Secundária: 0-0,8 VRMS em 50/60 Hz
• Instruções de Operação: Desenergize o painel e rotule os cabos antes da remoção ou substituição

Diferenças Entre as Versões G2 e G1

• Faixa de Tensão: G2 suporta 1000 VRMS; G1 tem uma faixa nominal diferente
• Transformadores: G2 inclui todos os quatro transformadores (T1, T2, T3, T4); G1 inclui apenas T3 e T2

---
