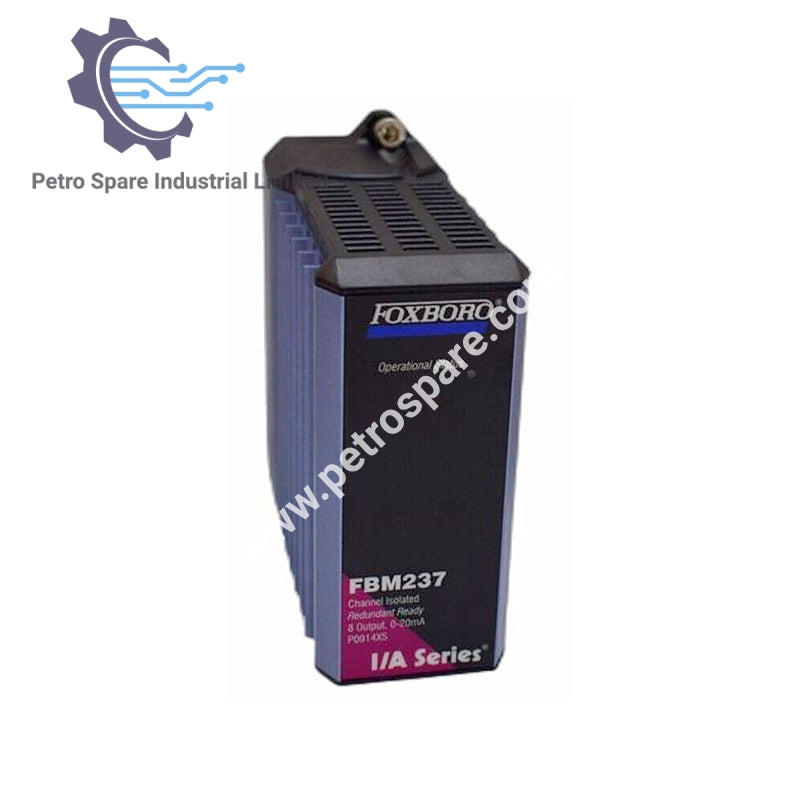

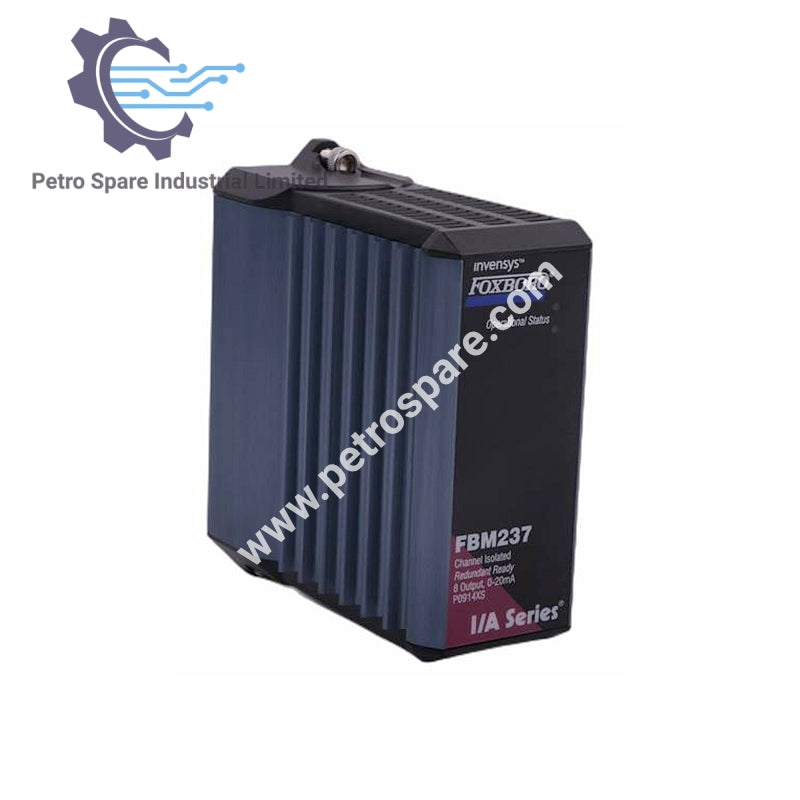

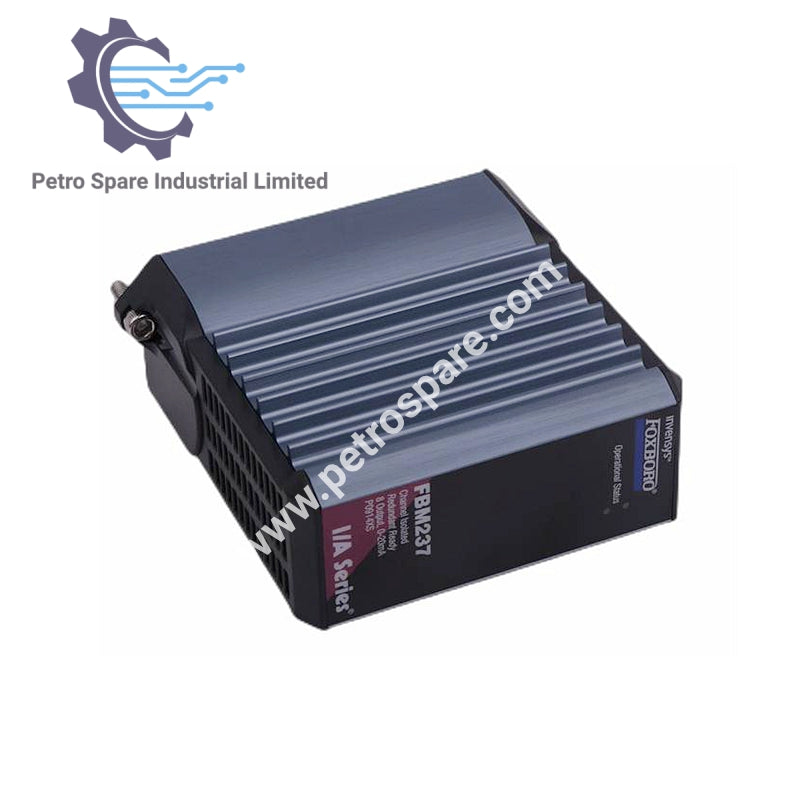

FBM237

Visão Geral do Produto

O FBM237 é um módulo Foxboro de saída 0–20 mA, pronto para redundância, para transmissão de sinal analógico.

Desempenho de Saída

• Faixa de Saída: 0 … 20,4 mA CC por canal

• Precisão: ±0,05% do intervalo (0,1–20 mA)

• Coeficiente de Temperatura: ±50 ppm/°C

• Resolução: 13 bits

• Carga de Saída: 750 Ω máx.

• Atraso de Processamento: 30 ms máx.

• Distância do Dispositivo de Campo: Depende da tensão de conformidade, bitola do fio e queda de tensão

Comunicação e Energia

• Interface: Fieldbus do módulo para FCM/FCP

• Tensão de Entrada (Redundante): 24 V CC ±5% / −10%

• Consumo de Energia: 7 W máx.

• Dissipação de Calor: 5 W máx.

• Calibração: Não requerida

Limites Ambientais

• Temperatura de Operação: Módulo −20 … +70 °C; Terminação PVC −20 … +50 °C, PA −20 … +70 °C

• Temperatura de Armazenamento: −40 … +70 °C

• Umidade Relativa: 5 … 95% sem condensação

• Altitude de Operação: −300 … +3.000 m; Altitude de Armazenamento: −300 … +12.000 m

Dimensões

• Altura: 102 mm (114 mm incluindo abas de montagem)

• Largura: 45 mm

• Profundidade: 104 mm

---
