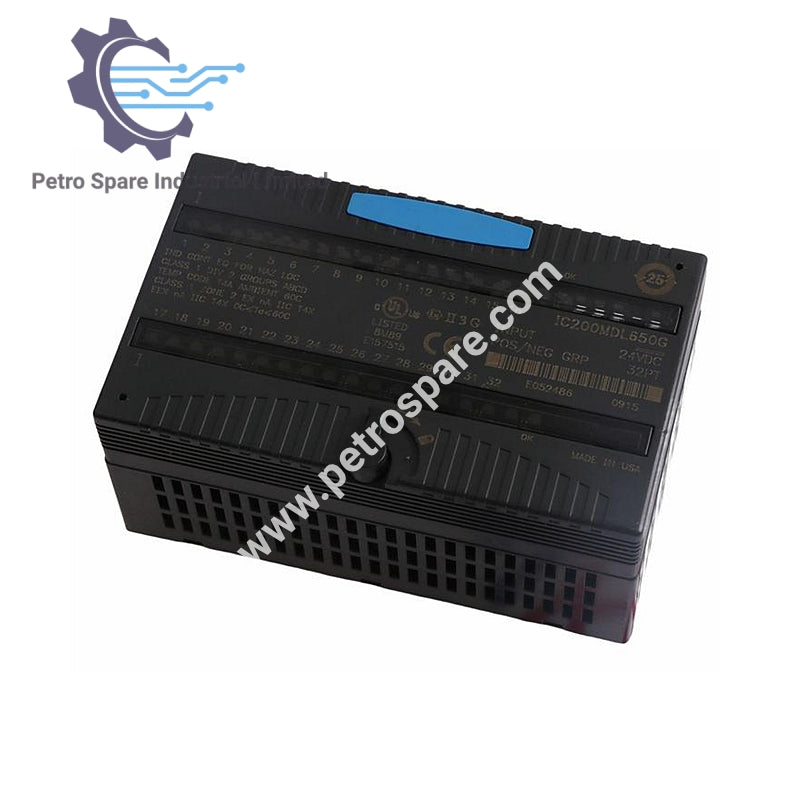

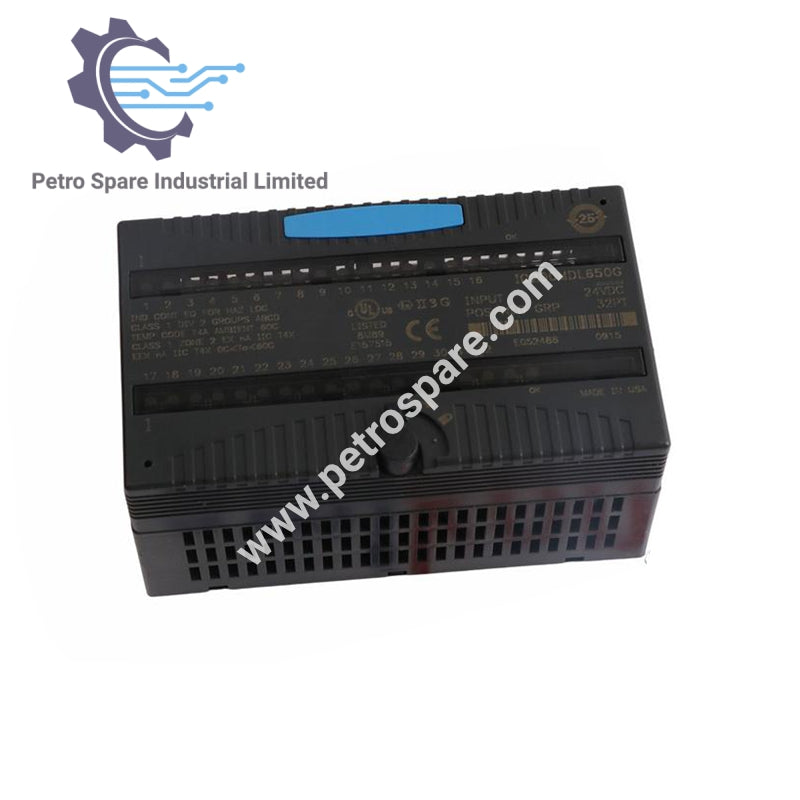

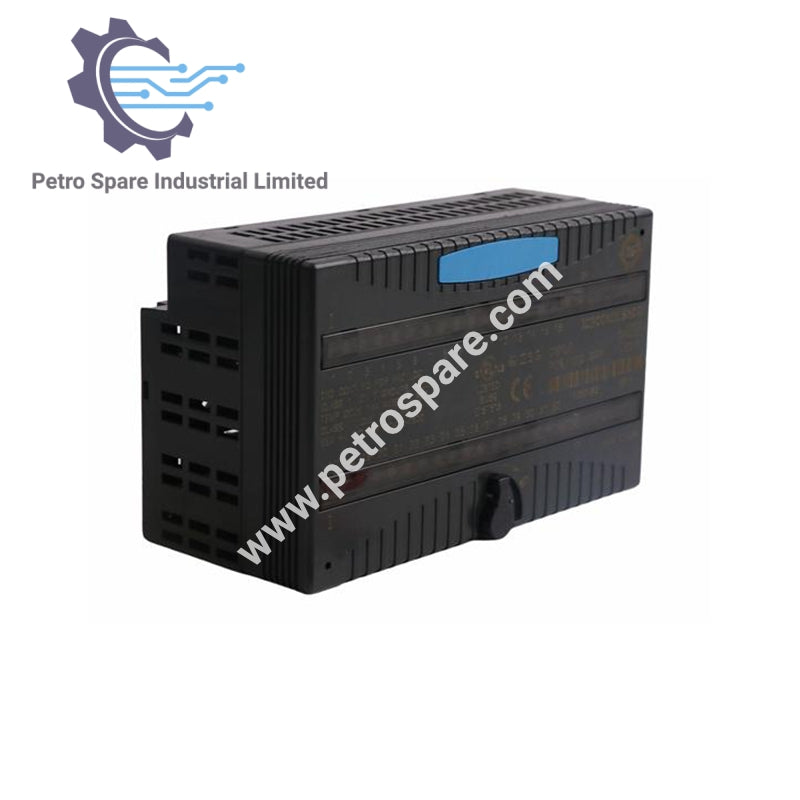

IC200MDL650

Visão Geral

• Modelo: IC200MDL650

• Marca: GE Fanuc

• Série: VersaMax

• Tipo de Módulo: Módulo de Entrada Discreta

• Pontos de Entrada: 32 (4 grupos de 8)

Características Elétricas

• Faixa de Tensão de Entrada: 0 a +30 V CC (24 V CC nominal)

• Tensão em Estado Ligado: +15 a +30 V CC

• Tensão em Estado Desligado: 0 a +5 V CC

• Corrente em Estado Ligado: 2,0 a 5,5 mA

• Corrente em Estado Desligado: 0 a 0,5 mA

• Impedância de Entrada: 10 kΩ máximo

Desempenho

• Tempo de Resposta da Entrada: 0,5 ms máximo

• Tempo de Filtro Configurável: 0 ms, 1,0 ms (padrão) ou 7,0 ms

Isolamento

• Entrada do Usuário para Lógica e Terra do Quadro: 250 VAC contínuo; 1500 VAC por 1 minuto

• Isolamento Grupo a Grupo: 250 VAC contínuo; 1500 VAC por 1 minuto

• Isolamento Ponto a Ponto: Nenhum

Indicadores e Energia

• LEDs: Um LED por ponto para status LIGADO/DESLIGADO, além de um LED OK para energia do backplane

• Consumo de Corrente do Backplane: Saída de 5 V, 50 mA máximo

• Fonte de Alimentação Externa: Nenhuma

---
