INLIM03

Visão Geral

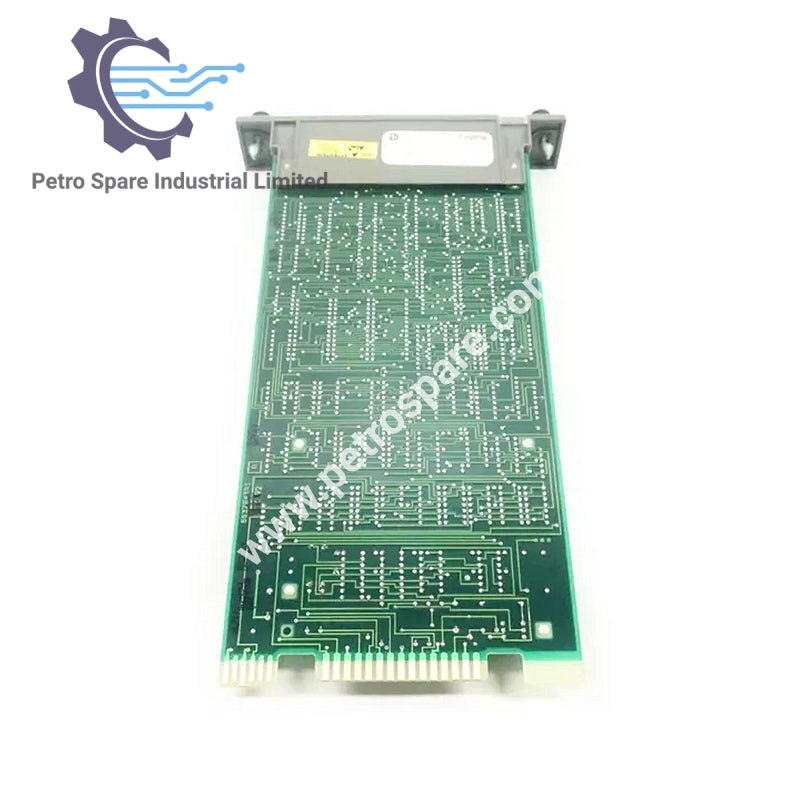

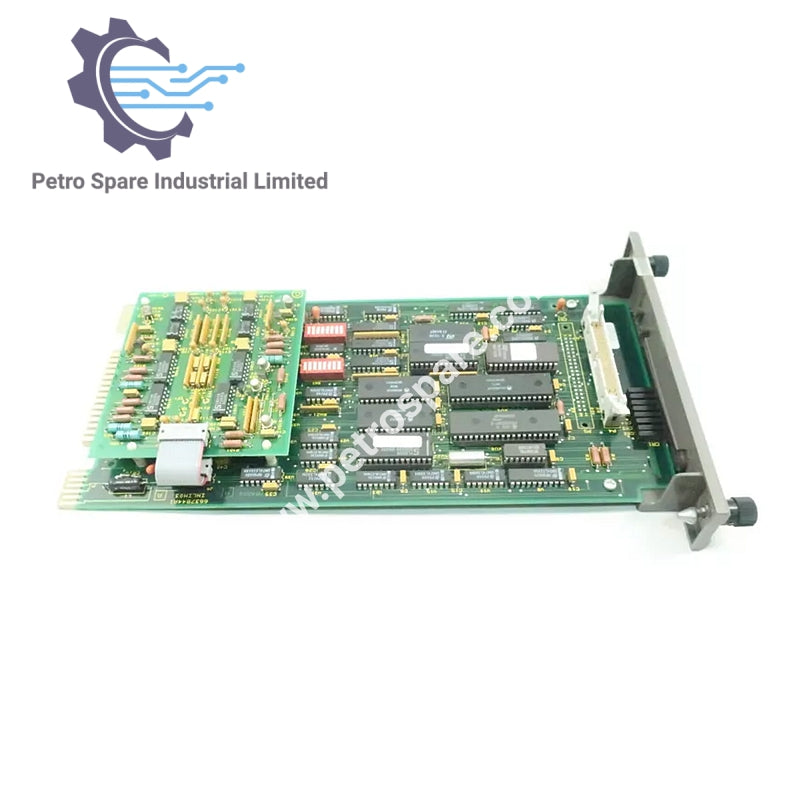

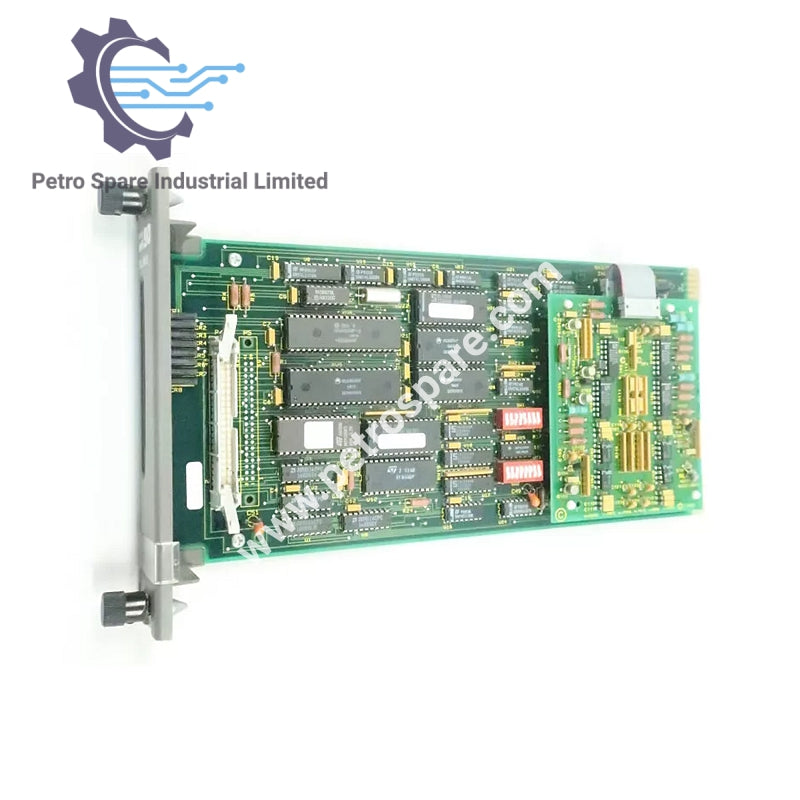

O INLIM03 é um Módulo de Loop de Interface da ABB Bailey.

Memória

• LIM: 2 kbytes RAM, 4 kbytes ROM

• BIM: 32 kbytes RAM, 16 kbytes ROM

Requisitos de Energia

• LIM: +5 VDC @ 2.0 amps; 10 watts nominais, ±15 VDC @ 80 mA; 1.2 watts nominais

• BIM: +5 VDC @ 1.0 amps; 5 watts nominais, +15 VDC @ 150 mA; 2.25 watts nominais, -15 VDC @ 120 mA; 1.80 watts nominais

Capacidade do Sistema

• Nós Máximos: 63 nós no sistema (Qualquer combinação de PCU, OIS ou NIU)

Taxas de Comunicação

• Taxa: 500 kbaud

• Mensagens/Segundo: 800 máximo

• Tempo de Sincronização: 100 milissegundos máximo

Especificações do Cabo

• Loop da Planta (nó - nó): 2000 metros (6561 pés) máximo

• Interface do Loop (LIM - TPL/IPL): 61 metros (200 pés) máximo

Certificação

• Certificado CSA: Para uso como equipamento de controle de processo em ambiente comum (não perigoso)

Ambiental

• Temperatura Ambiente: 0°C a 70°C (32°F a 158°F)

• Umidade Relativa: 0 a 95% até 55°C (131°F) (sem condensação), 0 a 45% até 70°C (158°F) (sem condensação)

• Pressão Atmosférica: Nível do mar até 3 km (1,86 milhas)

---
