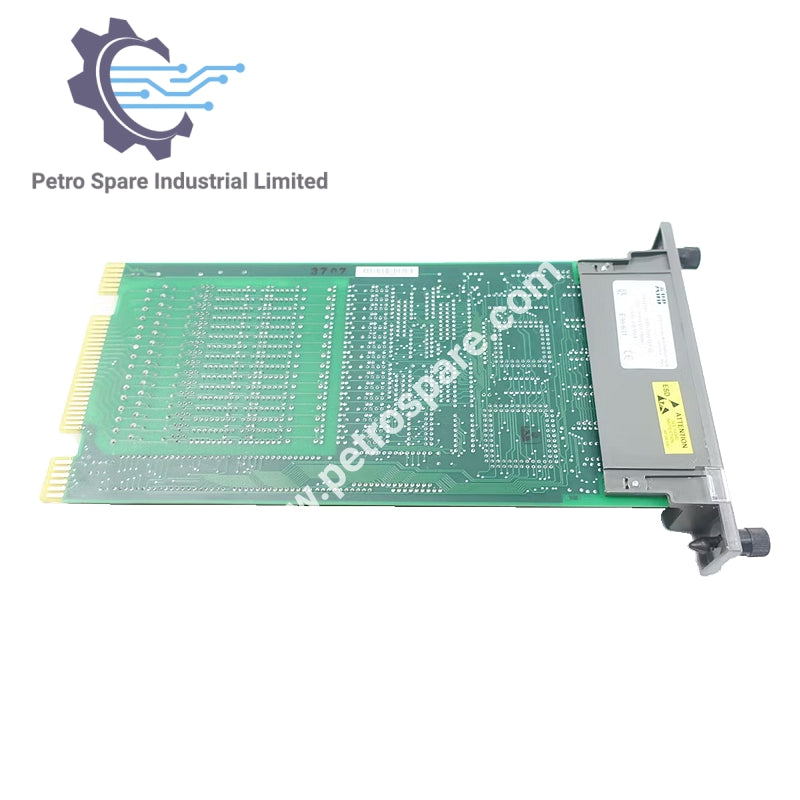

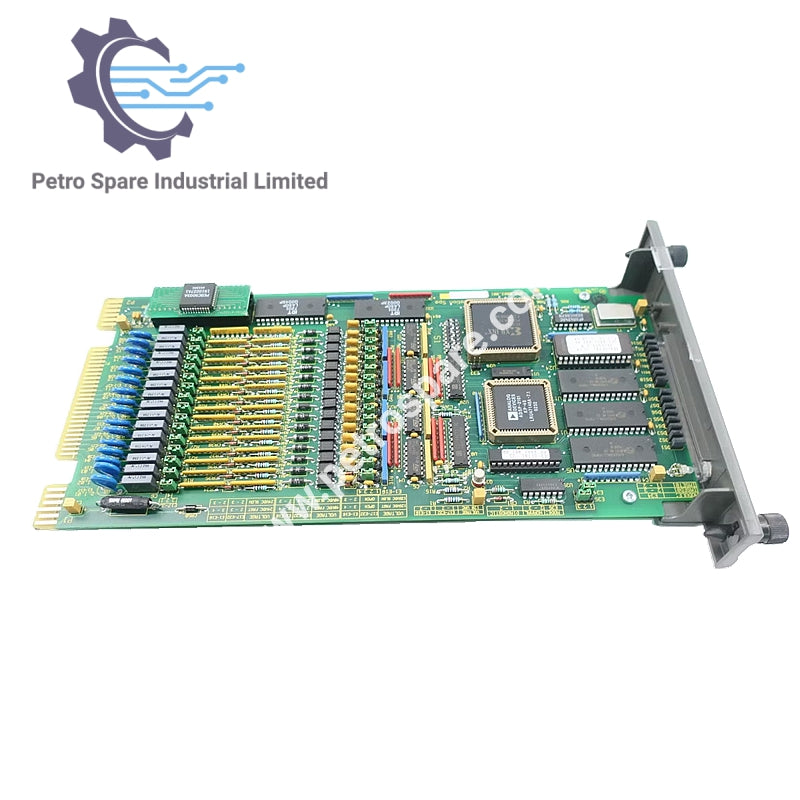

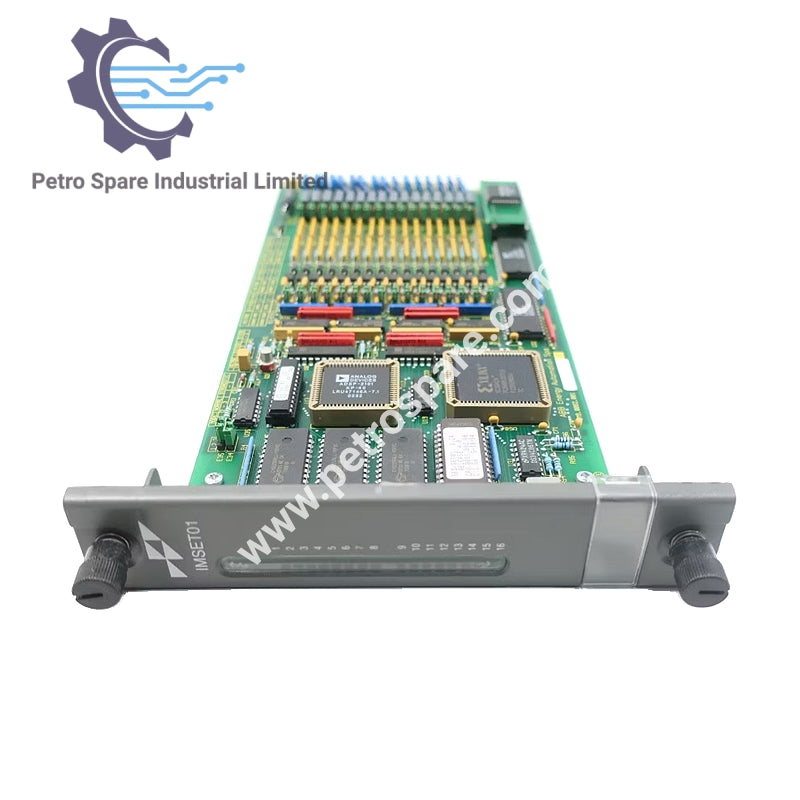

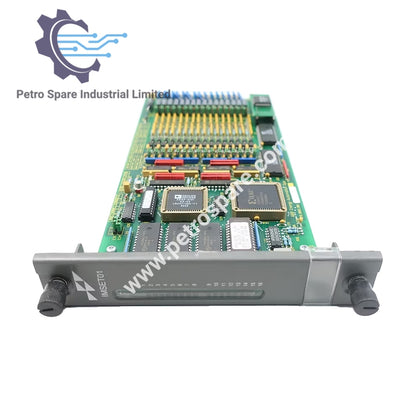

IMSET01

Visão Geral

• Modelo: IMSET01
• Tipo: Módulo de Temporização de Sequência de Eventos

Informações Gerais

• Entradas Digitais: Processa até 16 entradas digitais de campo
• Sincronização de Tempo: Decodifica informações do link de sincronização de tempo do INTKM01
• Códigos de Função:
  • 241 (Interface de Dados DSOE)
  • 242 (Interface de Evento Digital SOE)
• Tipos de Entrada: Pode ser programado para entradas de 24 VCC, 48 VCC, 125 VCC e 120 VAC
• Isolamento: Entradas opticamente isoladas

Comunicação

• Interface: Comunica-se com o controlador Harmony via barramento expansor de E/S
• Unidades de Terminação: Conecta-se ao NTST01 (terminação de sincronização de tempo) e NTDI01 (terminação de fiação de campo)

Requisitos de Energia

• Tensão de Operação: +5 VCC, ±5% a 350 mA típico
• Microprocessador: 16 bits operando a 10 MHz
• Memória: 64 kb RAM, 64 kb ROM
• Tensões de Entrada Digital:
  • 24 VCC (±10%)
  • 48 VCC (±10%)
  • 125 VCC (±10%)
  • 120 VAC (±10%) para lógica de controle do sistema

Protocolo de Comunicação

• Sincronização de Tempo RS-485

---
