IMQRS22

Descrição

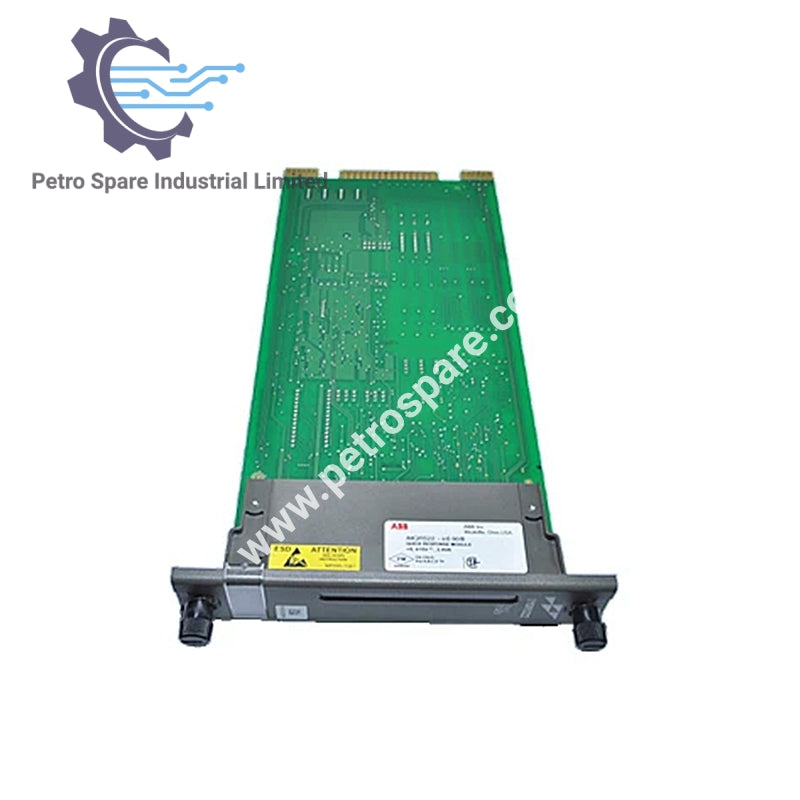

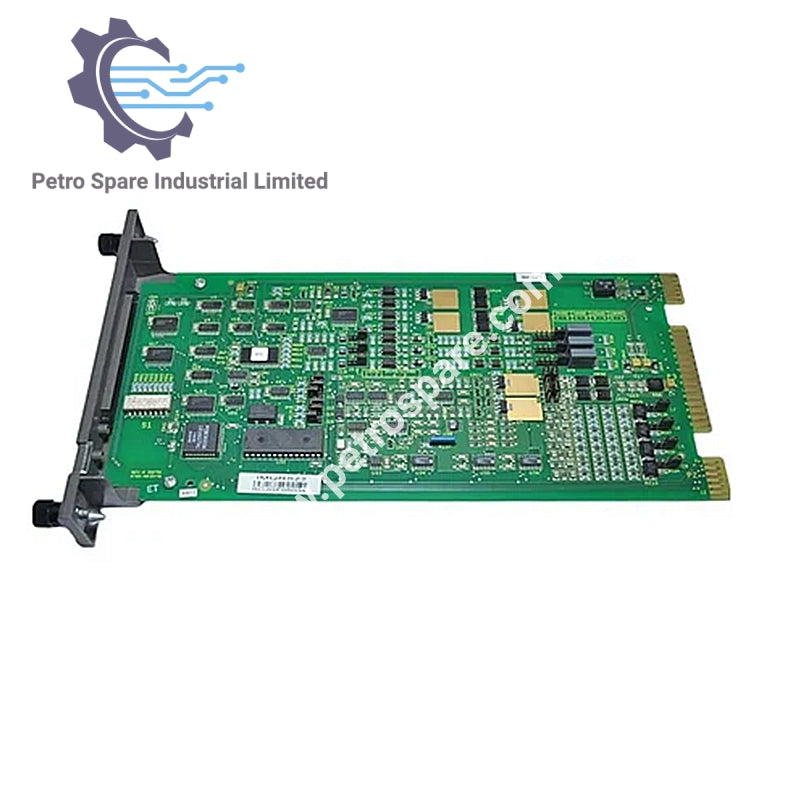

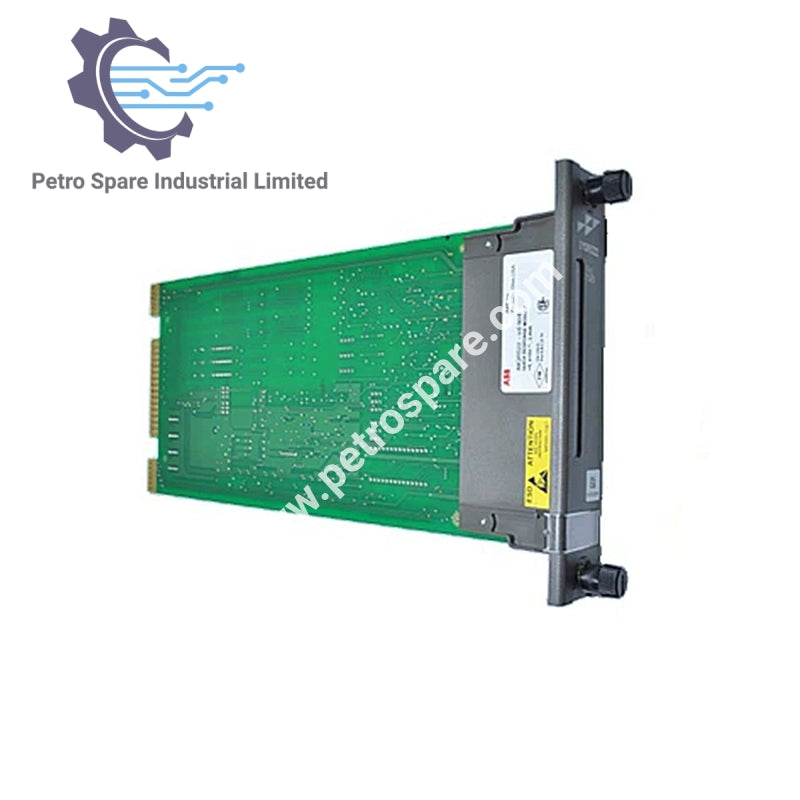

O IMQRS22 Módulo de E/S de Resposta Rápida da ABB Bailey é projetado para processamento de dados preciso e confiável, oferecendo tempos de resposta rápidos e integridade excepcional do sinal.

Requisitos de Energia

• Voltagem de Operação:

• +5 VCC (±5%)

• +15 VCC (-2,5%, +5%)

• -15 VCC (-5%, +2,5%)

• +24 VCC (±10%) (fornecido via conector P3 da unidade de terminação)

Condições Ambientais

• Temperatura Ambiente:

• Classificação interna do gabinete: 0° a 70°C (32° a 158°F)

• Umidade Relativa:

• 5% a 95% até 55°C (sem condensação)

• 5% a 45% a 70°C (sem condensação)

• Grau de Poluição: 1

• Pressão Atmosférica: Nível do mar até 3 km (1,86 milhas)

• Qualidade do Ar: Não corrosivo (segundo ISA S71.04 Classe LA, LB, LC - nível 1)

Especificações de Desempenho

• Rejeição de Modo Normal: 37 dB em 50/60 Hz

• Rejeição de Modo Comum: 53 dB de DC a 60 Hz

• Tempo de Resposta: 0,27 seg para 95% do valor final por canal (variação de 100% em degrau)

• Resolução A/D: 12 bits para entradas analógicas

---
