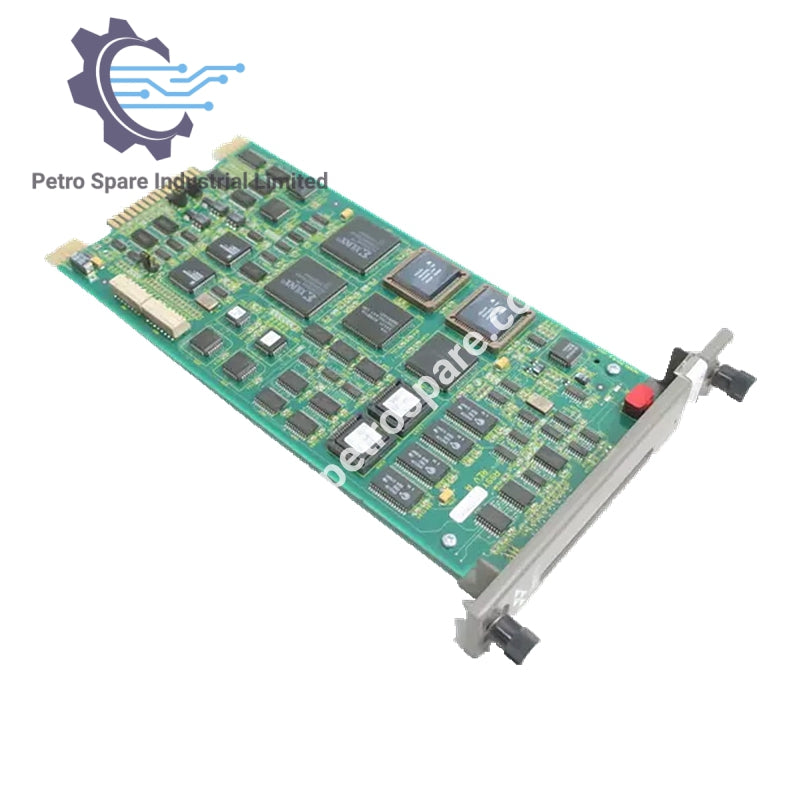

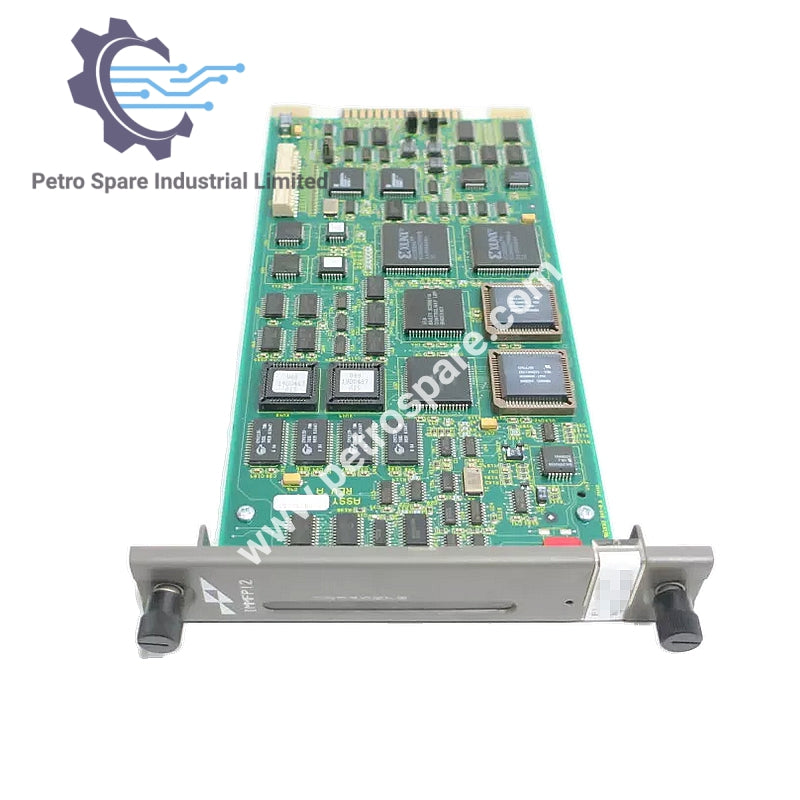

IMMFP12

Visão Geral

IMMFP12 é um módulo processador multifuncional projetado para controle e comunicação de alto desempenho em sistemas ABB.

Processador & Memória

• Microprocessador: 32 bits, 16 MHz (barramento externo de 16 bits)
• Memória: 512 kB ROM, 512 kB RAM, 256 kB NVRAM
• Memória Disponível: 347.712 bytes RAM, 194.752 bytes NVRAM

Requisitos de Energia

• Tensão: +5 VDC @ 2 A
• Consumo de Energia: 10 W típico

Comunicação

• Portas Seriais: Duas RS-232-C ou uma RS-485 e uma RS-232-C (até 19,2 kbaud)
• Suporte a Estações: 64 estações (40 kbaud) ou 8 estações (5 kbaud)
• Link Redundante: Link serial de 1 Mbaud

Programabilidade

• Idiomas: C, BASIC, BATCH, ladder, códigos de função, funções definidas pelo usuário

Condições Ambientais

• Temperatura: 0°C a 70°C (32°F a 158°F)
• Umidade: 5% a 95% até 55°C (131°F) (sem condensação), 5% a 45% acima de 55°C (131°F) (sem condensação)
• Pressão Atmosférica: Nível do mar até 3 km (1,86 mi)
• Qualidade do Ar: Não corrosivo

Físico & Montagem

• Dimensões: 35,56 mm (L) × 177,80 mm (A) × 298,45 mm (C)
• Requisito de Slot: Ocupa um slot em uma unidade de montagem de módulo INFI 90 OPEN

Certificação

• Normas de Segurança: Certificado CSA para equipamentos de controle de processo em áreas não perigosas
• Locais Perigosos: Aprovado pela Factory Mutual para Classe I, Divisão 2

---
