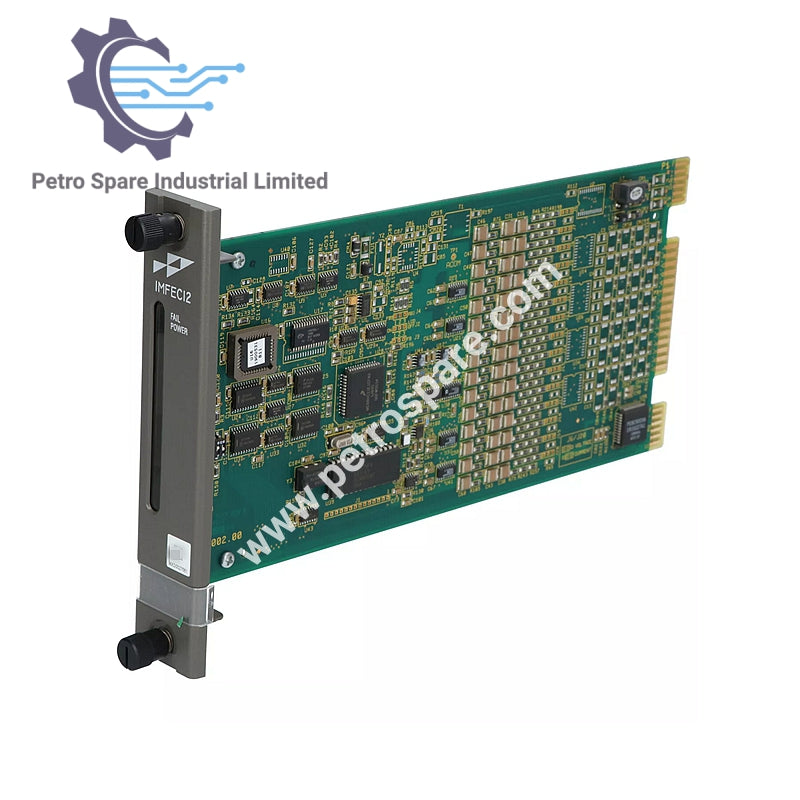

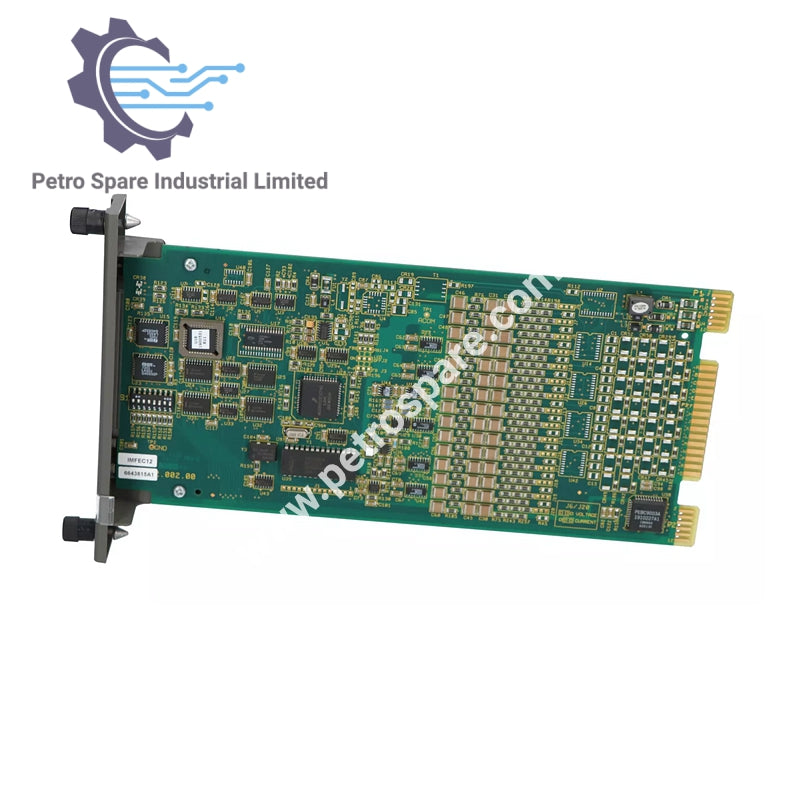

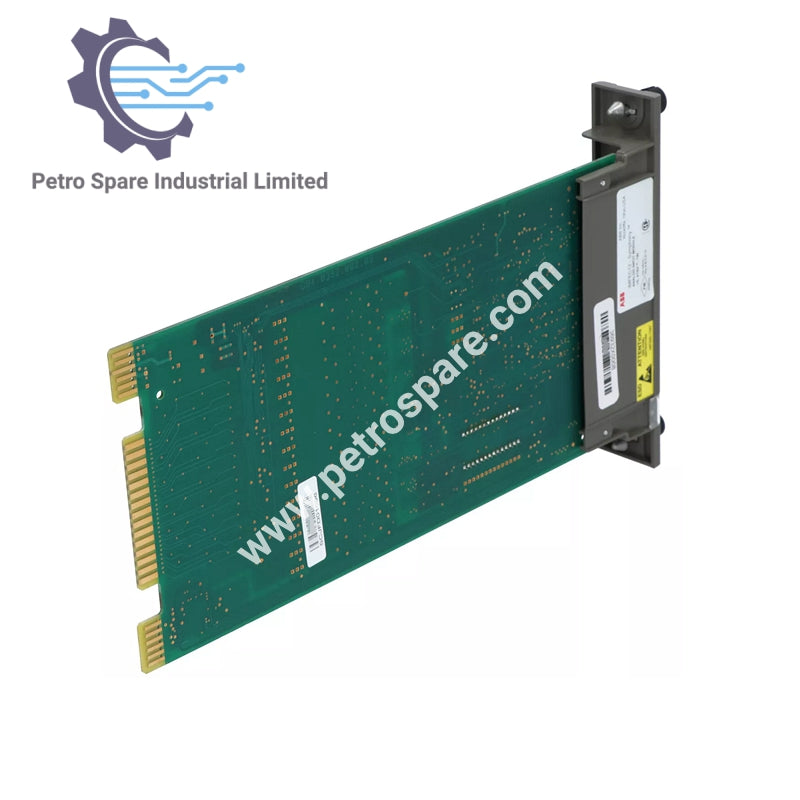

IMFEC12

Visão Geral

O IMFEC12 é um módulo de entrada analógica de alto nível projetado para processar 15 canais de sinais analógicos, compatível com módulos de processador multifuncional (MFP) ou controlador multifuncional (MFC).

Características

• Número do Modelo: IMFEC12
• Canais de Entrada: 15 entradas analógicas configuráveis independentemente
• Faixas de Entrada: 4-20 mA, 1-5 VCC, 0-1 VCC, 0-5 VCC, 0-10 VCC, -10 a +10 VCC
• Resolução: 14 bits
• Precisão Analógica: 0,1% para a maioria das faixas, 0,25% para 0-1 VCC
• Rejeição de Modo Comum: mínimo de 90 dB a 50/60 Hz
• Rejeição de Modo Normal: mínimo de 70 dB a 50/60 Hz
• Impedância de Entrada: maior que 1 MΩ por canal

Requisitos de Energia

• Energia de Operação:
  • 5 VCC, ±5% a 85 mA típico
  • +15 VCC, ±5% a 25 mA típico
  • -15 VCC, ±5% a 20 mA típico
• Dissipação de Energia: 1,1 W típico
• Categoria de Sobretensão: I para energia conforme ANSI/ISA S82.01-1994

Condições Ambientais

• Atualizações Analógicas (Conversões A/D): 5 vezes/segundo
• Atualizações Digitais FSK (somente IMFEC11): 3 a 10 vezes/segundo (em configuração de barramento de campo)

---
