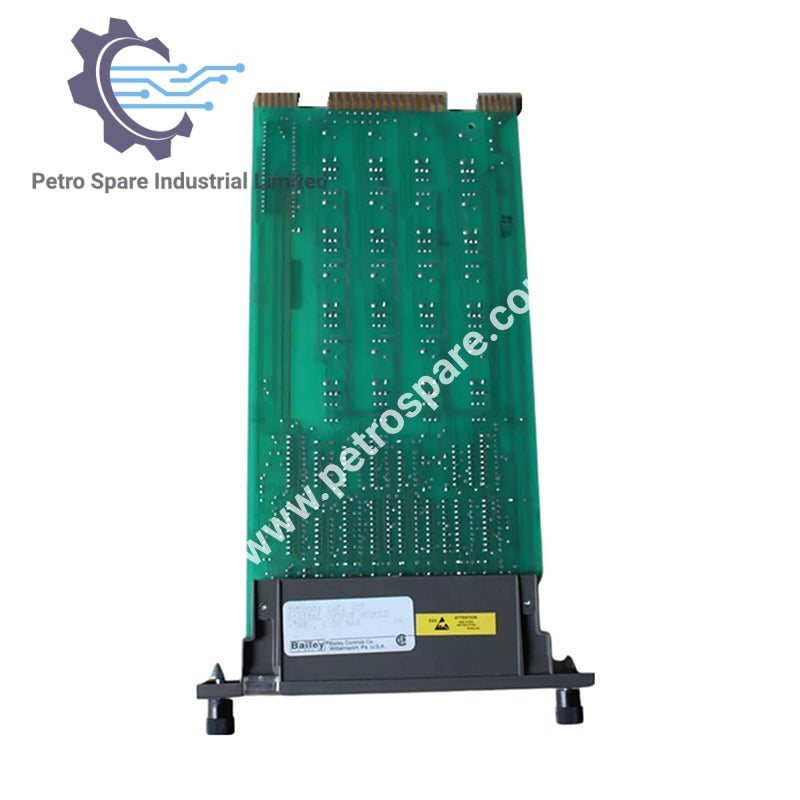

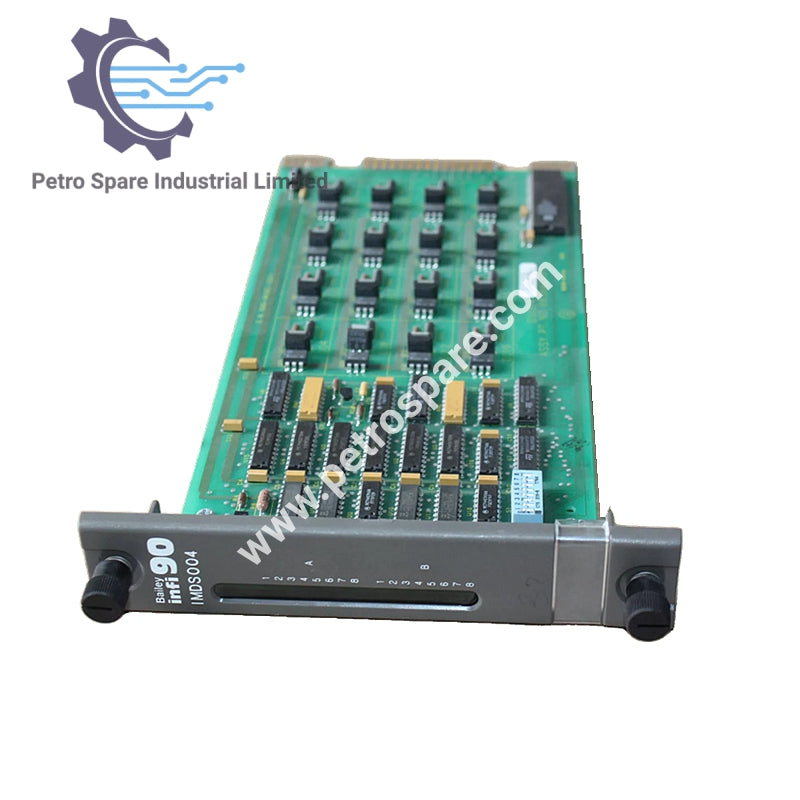

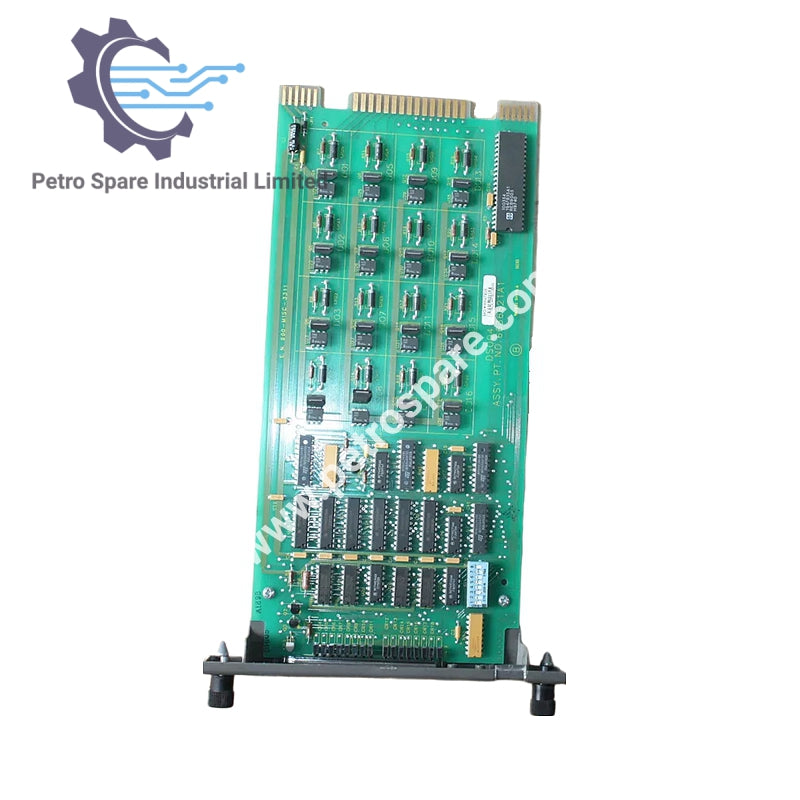

IMDSO04

Descrição

IMDSO04 é um módulo de saída escrava digital projetado para sistemas ABB. Ele fornece controle de saída confiável com isolamento e proteção contra surtos.

Requisitos de Energia

• Tensão: +5 VDC (±5%)
• Consumo de Corrente: 135 mA (típico), 200 mA (máximo)
• Dissipação (somente lógica): 750 mW (típico), 1,2 W (máximo)

Saídas

• Tensão de Carga: 24 VDC
• Corrente de Carga (máximo): 250 mA
• Corrente de Fuga Desligada (máximo): 10 µA @ 70°C (158°F)
• Queda de Tensão Ligada (máximo): 2,4 V @ 70°C (158°F)
• Consumo de Corrente: 150 mA (típico), 250 mA (máximo)

Isolamento

• Classificação de Tensão: 300 V rms entre saída e circuito lógico e saída para saída
• Certificação: Aprovado pela CSA para isolamento de 300 V

Proteção contra Surtos

• Conformidade com Padrão: Atende ANSI/IEEE C37.90A-1974 para capacidade de suportar surtos

Montagem

• Requisito de Slot: Ocupa um slot em uma unidade de montagem padrão de módulo Infi 90

Condições Ambientais

• Temperatura Ambiente: 0°C a 70°C (32°F a 158°F)
• Umidade Relativa: 0 a 95% até 55°C (131°F), 0 a 45% a 70°C (158°F) (não condensante)
• Pressão Atmosférica: Nível do mar até 3 km (1,86 milhas)
• Qualidade do Ar: Não corrosivo

---
