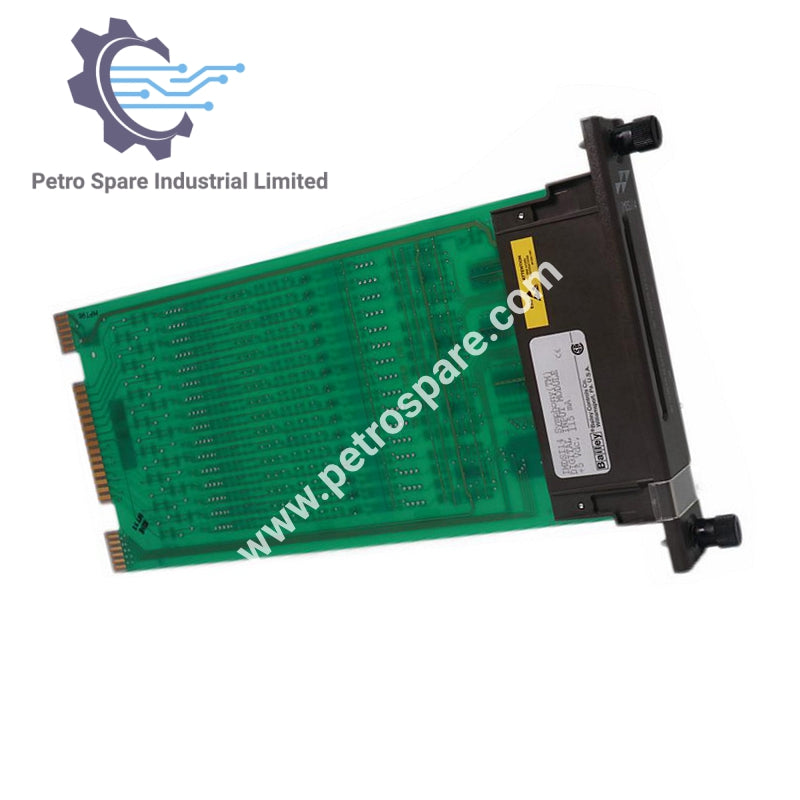

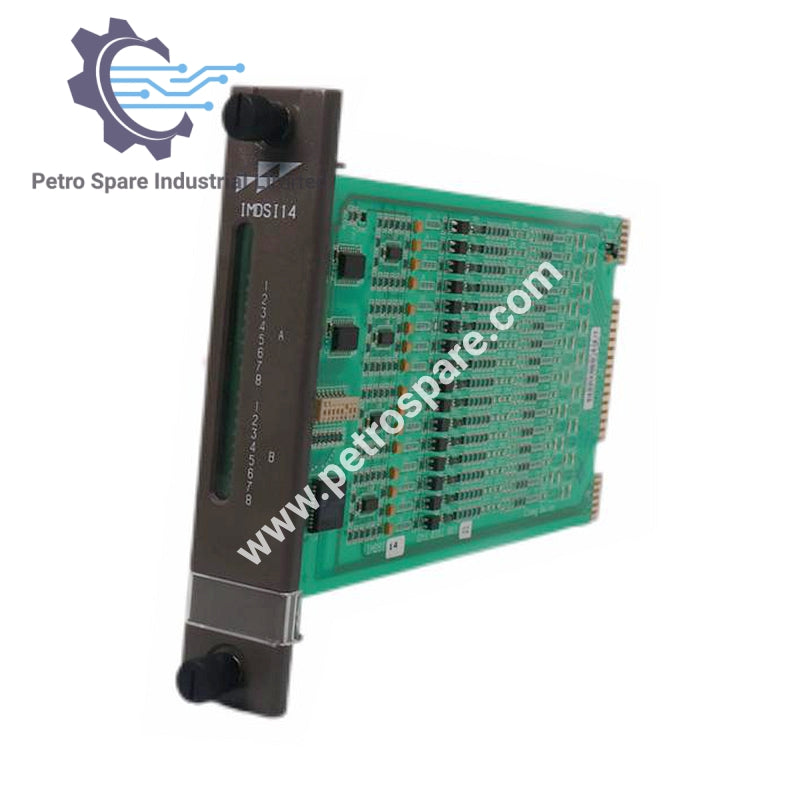

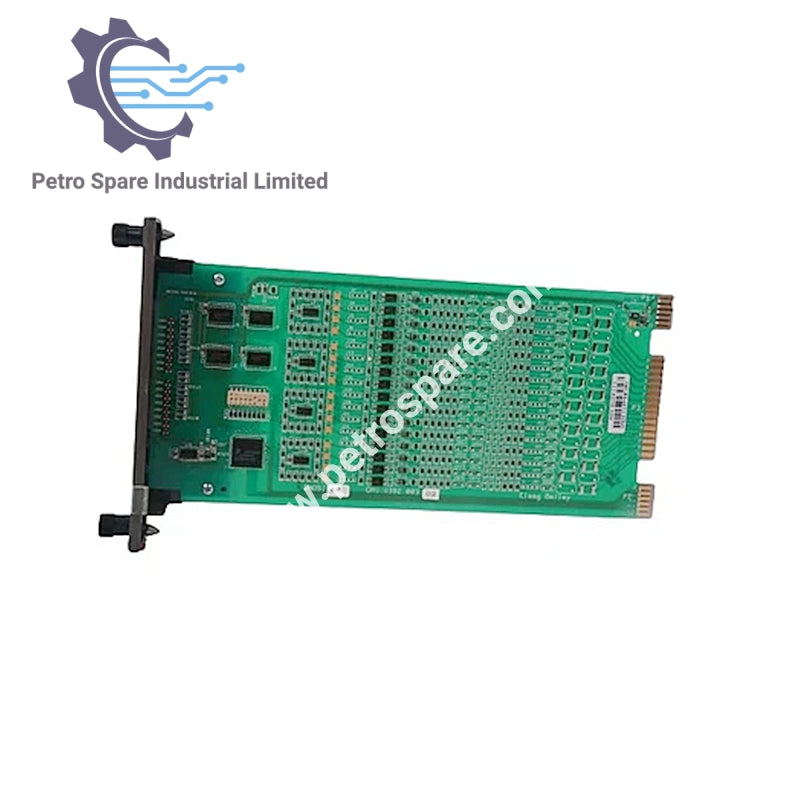

IMDSI14

Descrição

• Modelo: IMDSI14
• Tipo: Módulo de Entrada Digital
• Tensão de Entrada: 48 VCC

Requisitos de Energia

• Tensão de Operação: 95 mA a 5 VCC (típico), 115 mA máximo

Especificações de Entrada/Saída

• Entradas Digitais: 16 canais
• Corrente de Entrada: 4,7 mA
• Tensão de Saída: 26,7 VCC
• Corrente de Saída: 13 VCC
• Corrente na Saída: 2 mA a 26,7 VCC
• Corrente Mínima: 50 nA (em Vin ≤ 10,5 VCC)
• Tempo de Resposta: 17 ms (fixo)

Condições Ambientais

• Temperatura Ambiente: 0° a 70°C (32° a 158°F)
• Umidade: 5% a 95% até 55°C (131°F), sem condensação
• Grau de Poluição: 1
• Pressão Atmosférica: Nível do mar até 3 km (1,86 milhas)
• Qualidade do Ar: Não corrosivo (Classe LA, LB, LC - nível 1)

Montagem

• Tipo de Montagem: Ocupa um slot em uma unidade padrão de montagem de módulo

Especificações de Isolamento e Tensão

• Resistência de Isolamento (100/500 VCC): 100 MΩ
• Resistência Dielétrica: 1,4 kVRMS/1min ou 1,95 kVCC/1min
• Tensão de Impulso: ±2,55 kVp

Descarga Eletrostática

• Contato: ±6 kV
• Ar: ±8 kV

---
