T9451

Visão Geral

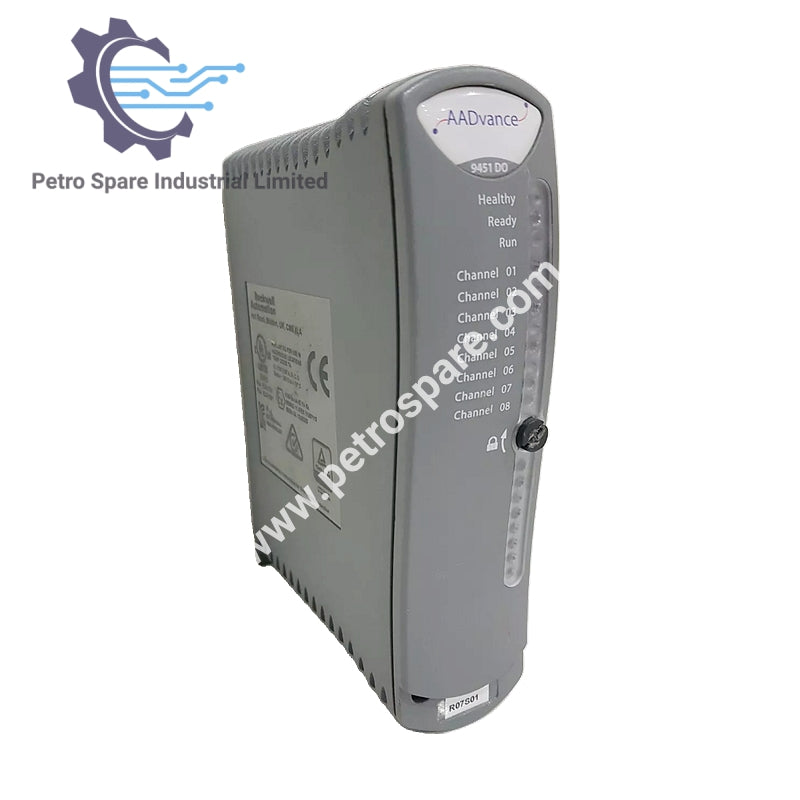

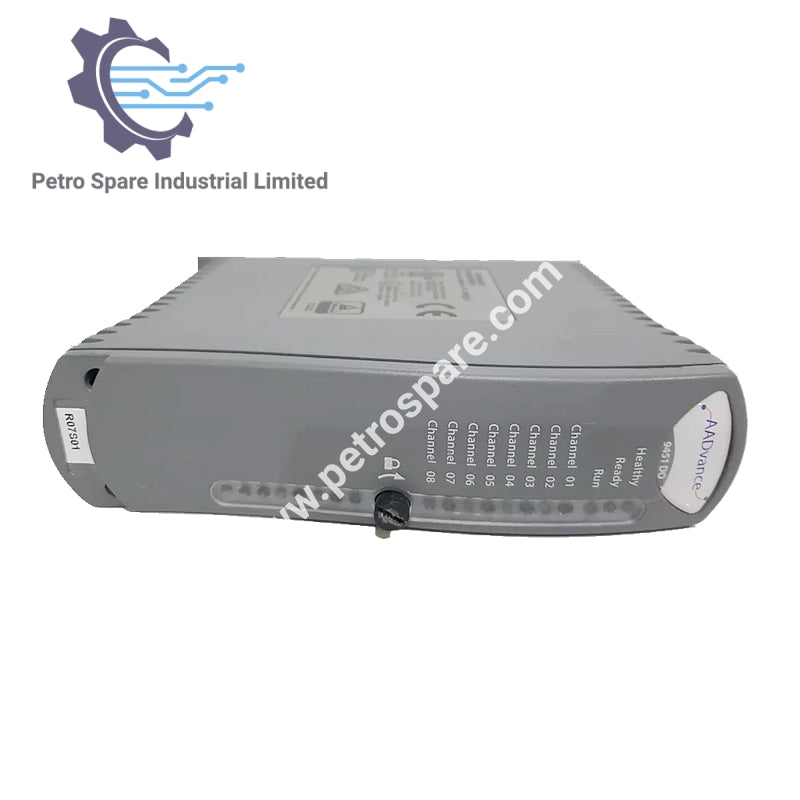

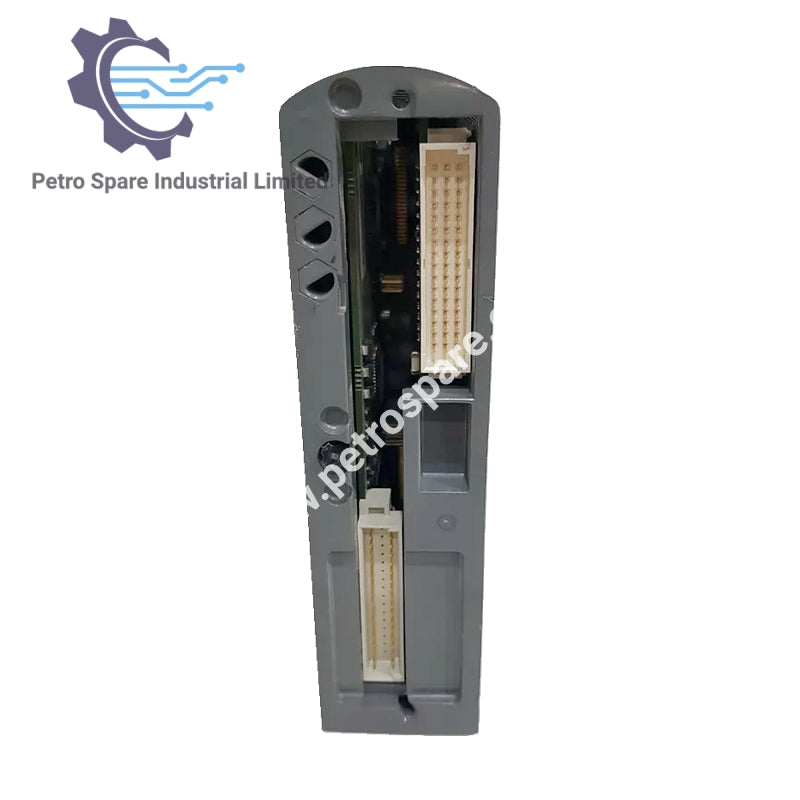

O ICS Triplex T9451 é um módulo de saída digital de alto desempenho com 8 canais, projetado para sistemas de 24V dc, oferecendo características robustas de segurança e elétricas ideais para aplicações de controle industrial.

Características Funcionais

• Número de Canais de Saída: 8 por módulo
• Degradação: 1oo1D, 1oo2D

Segurança e Desempenho

• Nível de Integridade de Segurança: IEC 61508 SIL3
• Intervalo de Auto-teste: <30 minutos (30s por módulo)

Características Elétricas

• Tensão de Alimentação: Redundante +24V dc nominal; faixa de 18V dc a 32V dc
• Tensão de Alimentação do Campo Operacional: 0V a +50V dc
• Tensão Máxima Sem Danos: -1V a +60V dc
• Tensão Nominal de Saída: +24V dc
• Corrente de Saída: 1A contínuo por canal
• Queda de Tensão na Corrente Máxima: < 1V (aproximadamente 0,9V)
• Corrente Máxima de Saída Antes do Desligamento: 6A @ 60°C para todos os canais
• Proteção contra Sobrecarga de Saída: Surto de 10A por até 50ms, Contínuo 1,5A

Consumo de Energia

• Potência do Módulo: 2W (da fonte de 24V do controlador)
• Potência do Campo do Canal: 24W (até 192W por módulo)
• Consumo Máximo Total de Energia: 198W (todos os 8 canais 'ligados' na corrente máxima)
• Dissipação de Calor: 6W por módulo

Especificações Mecânicas

• Dimensões: 166mm × 42mm × 118mm (6-½ pol. × 1-21/32 pol. × 4-21/32 pol.)
• Peso: 340g (12 oz.)
• Carcaça: Plástico, não inflamável

---
