T8471

Visão Geral

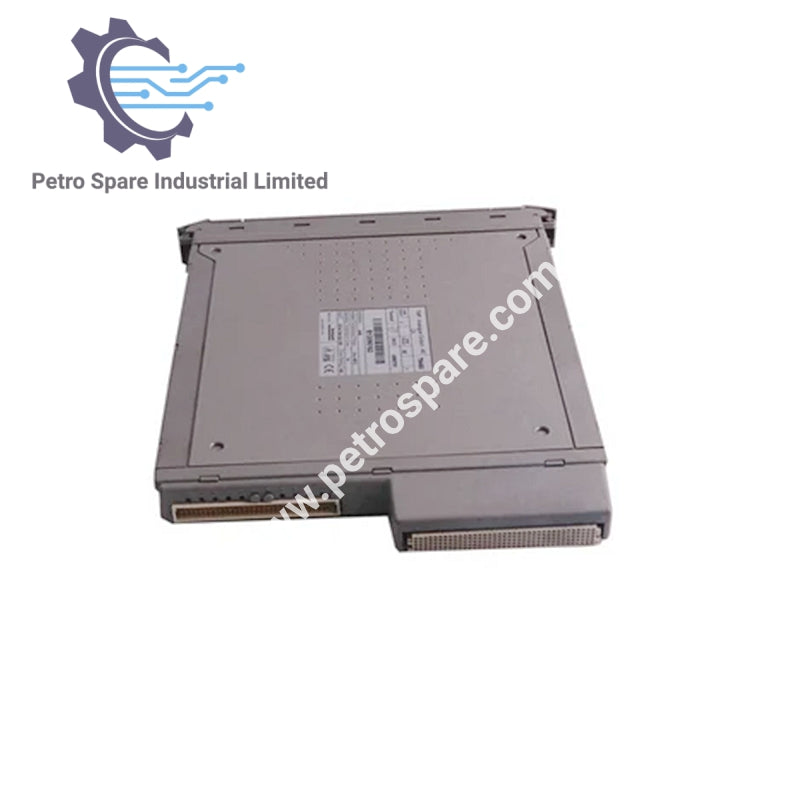

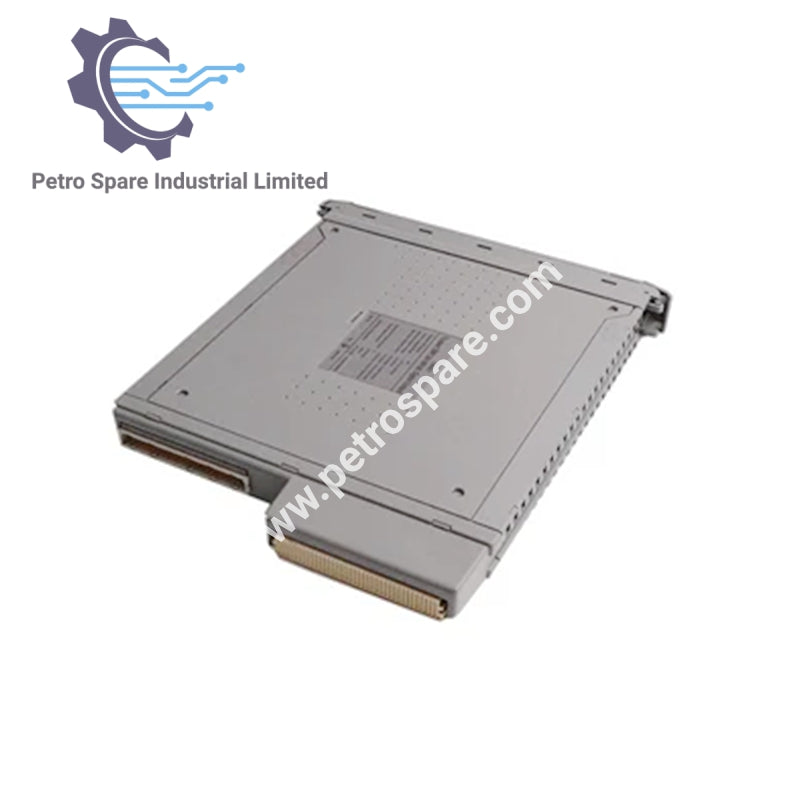

O ICS Triplex T8471 é um módulo de saída digital sourcing para 120 VDC com múltiplos indicadores LED para monitoramento de status.

Características de Saída

• Tipo de Saída: Fonte

• Tensão de Saída: 120 VDC

Indicadores de Status dos LEDs

• Verde - Ligado Fixo: Carga conectada e comandada para LIGAR; tensão e corrente de saída normais; sem falhas

• Verde - Piscando: Carga não conectada mas comandada para LIGAR ou DESLIGAR; tensão de saída boa; sem falhas no módulo; carga do campo ausente ou muito pequena

• Vermelho - Piscando: Sinal de entrada acima de 10 V (possível sobretensão); possível falha no módulo ou conexão FTA ruim; tensão do campo alta ou problema no FTA

• Vermelho - Ligado Fixo: Perda de energia no campo do módulo; verifique a fonte de alimentação do campo do módulo; sobrecorrente ou tensão externa presente; possível falha no módulo; verifique a fiação do campo

---
