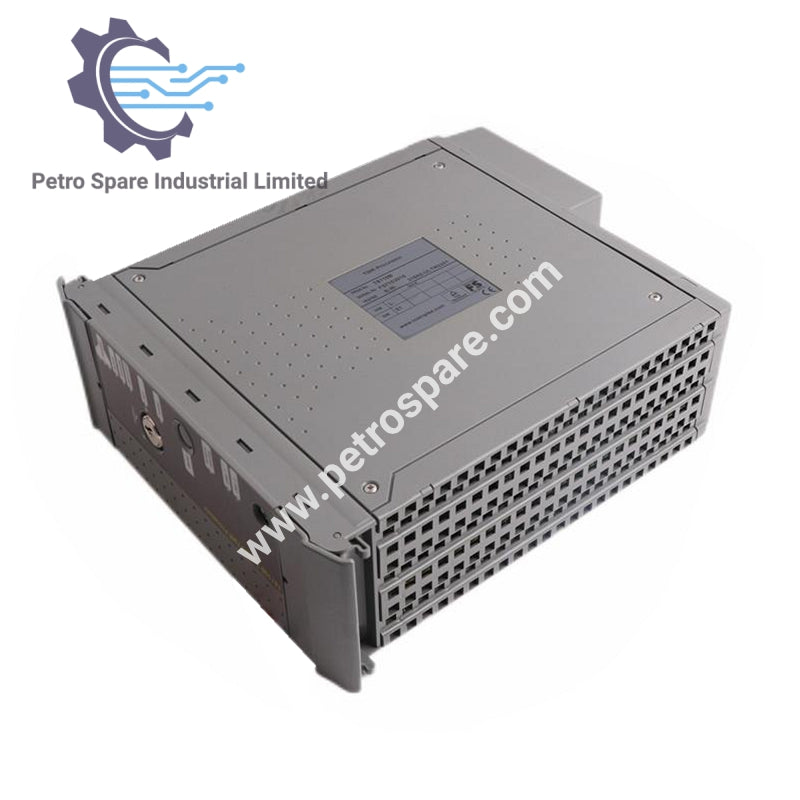

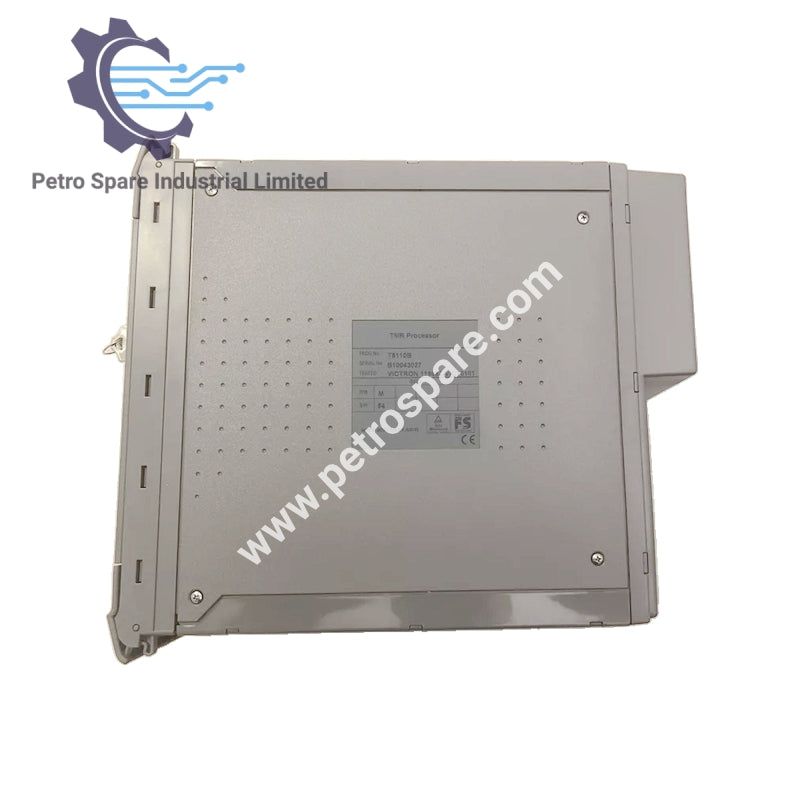

T8110B

Visão Geral

O T8110B Processador TMR utiliza uma arquitetura TMR tolerante a falhas com três processadores, garantindo sincronização e execução do programa de aplicação.

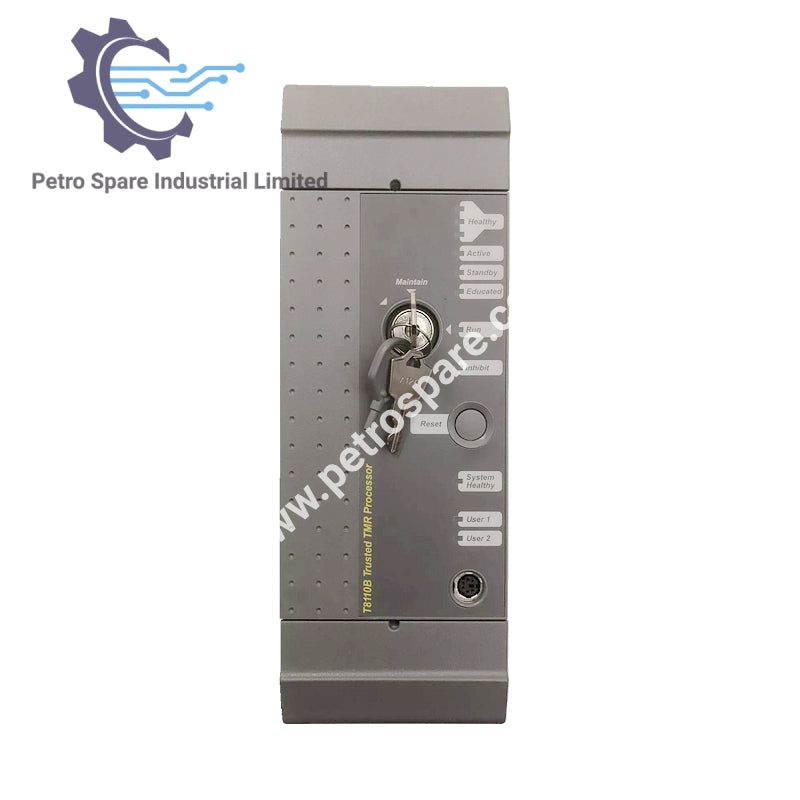

Recursos do Painel Frontal

• LEDs Indicadores: Status e diagnósticos
• Botão de Reset
• **Chave de Ativação de Manutenção
• Região de Contenção de Falhas: Porta de diagnóstico, comunicações seriais, interface IRIG-B

Detecção de Falhas

• FCRs do Processador: Processadores Motorola PowerPC com memória
• Votação 2oo3: Detecção e isolamento de falhas
• Histórico de Falhas: Registrado com indicação por LED para falhas permanentes

Fonte de Alimentação

• +24V DC Redundante: Proveniente do backplane do chassi do controlador

Indicação por LED

• Saudável:
  • Verde fixo: Saudável
  • Vermelho piscando: Slice com falha
• Ativo: Verde fixo no modo Ativo
• Em Espera:
  • Verde fixo: Modo de espera
  • Verde piscando: Mudança do modo Ativo
• Educado:
  • Verde fixo: Educado
  • Verde piscando: Em processo de educação
  • Desligado: Não educado
• Execução:
  • Verde piscando: Operação normal
  • Verde fixo: Em espera
  • Desligado: Programa parado
• Inibição: Verde piscando quando forçado
• Sistema Saudável:
  • Verde fixo: Saudável
  • Vermelho piscando: Falha detectada
  • Desligado: Estado ilegal
• Usuário 1 & Usuário 2: LEDs vermelhos para controle de software

---
