IC698PSA350B

Descrição

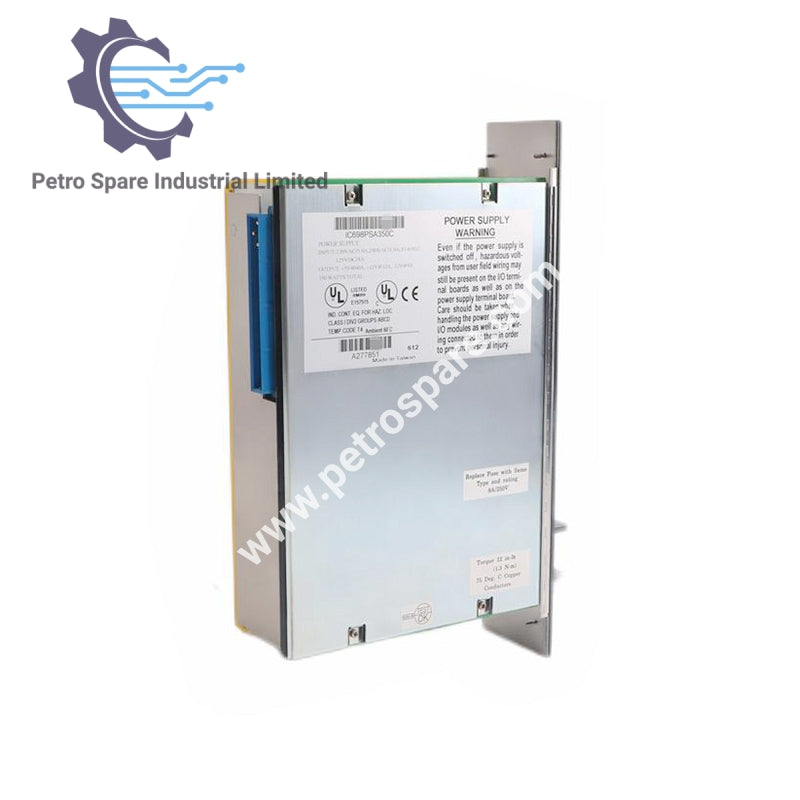

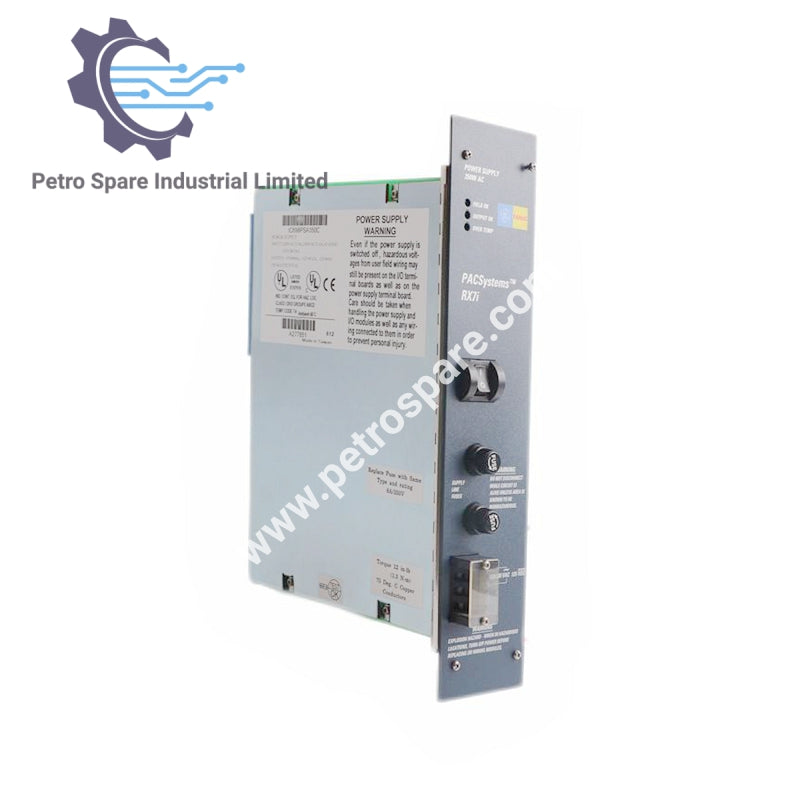

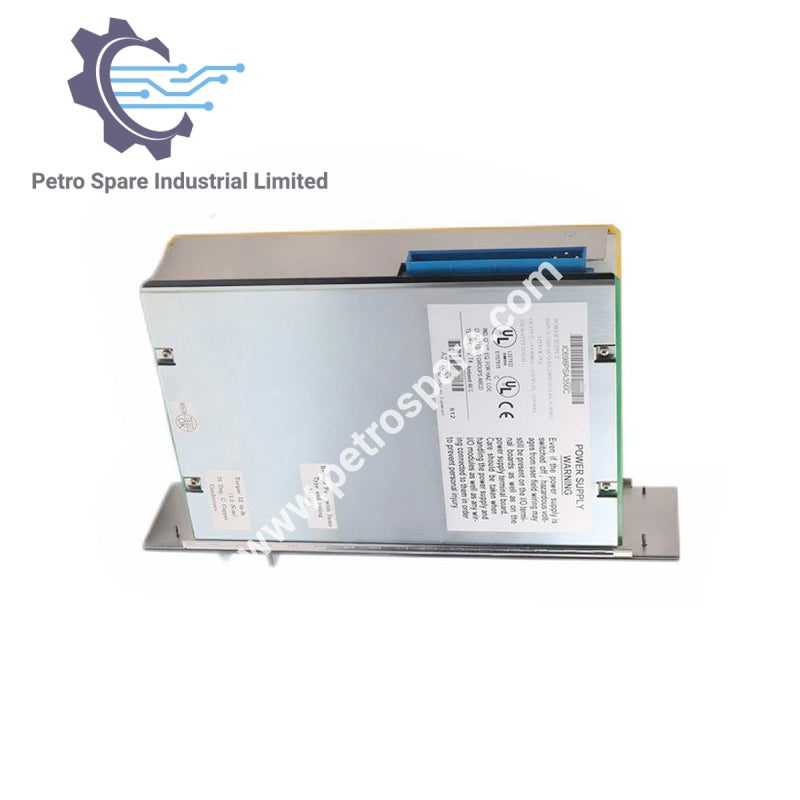

IC698PSA350B é um módulo de fonte de alimentação da Série GE Fanuc RX7i que fornece saídas de +5 VCC, +12 VCC e -12 VCC com sinais de sequenciamento lógico.

Informações Básicas

• Série: RX7i

• Número da Peça: IC698PSA350B

• Tipo: Módulo de Fonte de Alimentação

• Slot de Instalação: Slot 0 (posição mais à esquerda)

Especificações Elétricas

• Tensão Nominal de Entrada: 120/240 VAC ou 125 VCC

• Faixa de Tensão: 85–264 VAC ou 100–150 VCC

• Potência de Entrada: 437 W

• Tensões de Saída: +5 VCC, +12 VCC, -12 VCC

• Saída +5 VCC: 60 A

• Saída +12 VCC: 12 A

• Saída –12 VCC: 4 A

• Potência Máxima de Saída: 100 W (0–60°C, sem necessidade de ventilador)

Proteção e Desempenho

• Proteção: Sobrecorrente, sobretensão, curto-circuito

• Retenção de Energia: Tolerância a perda de um ciclo de entrada AC sem queda na saída

• Sequenciamento: Envia sinais de nível lógico para módulos no backplane

Operação e Indicadores

• LEDs:

• Verde para status de campo e saída

• Vermelho para sobretemperatura ou falha de fluxo de ar

• Interruptor Liga/Desliga: Interruptor de nível lógico de duas posições na frente

• Montagem: Design de rack deslizante

• Nota de Segurança: Tensões perigosas presentes quando energizado

---
