IC698PSA350

Visão Geral

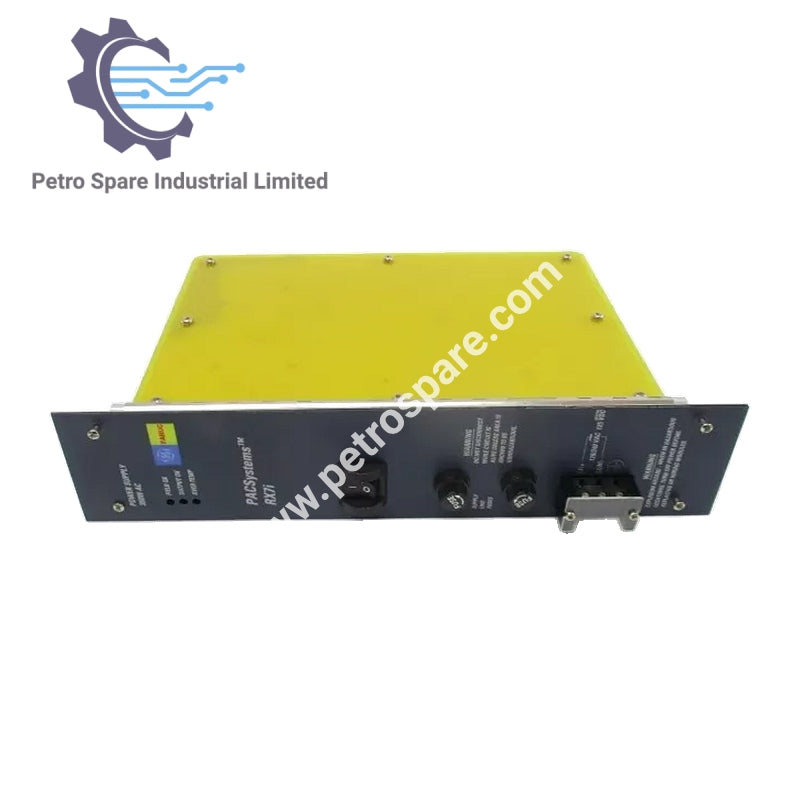

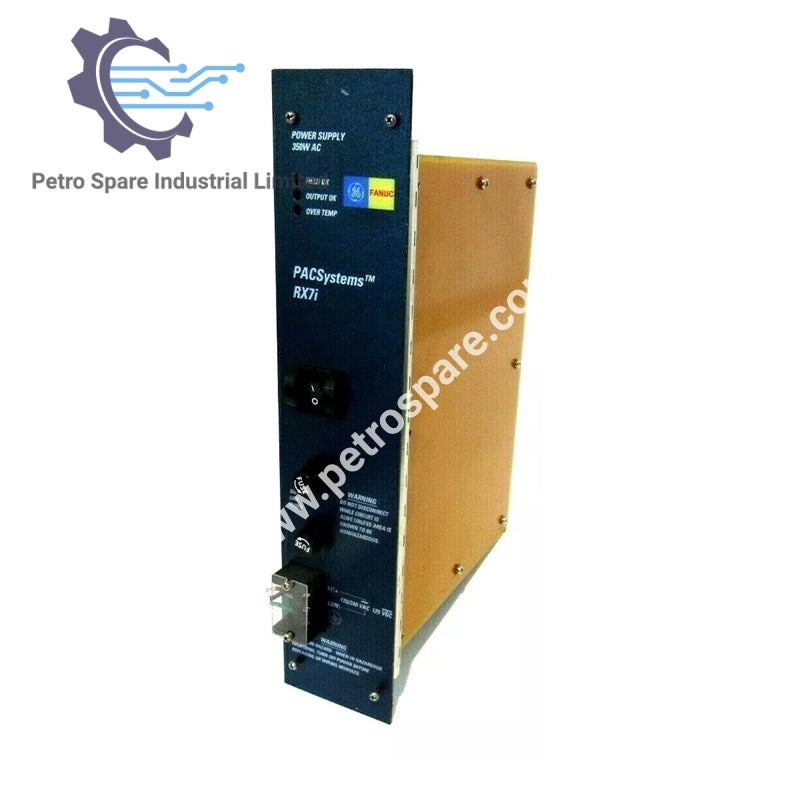

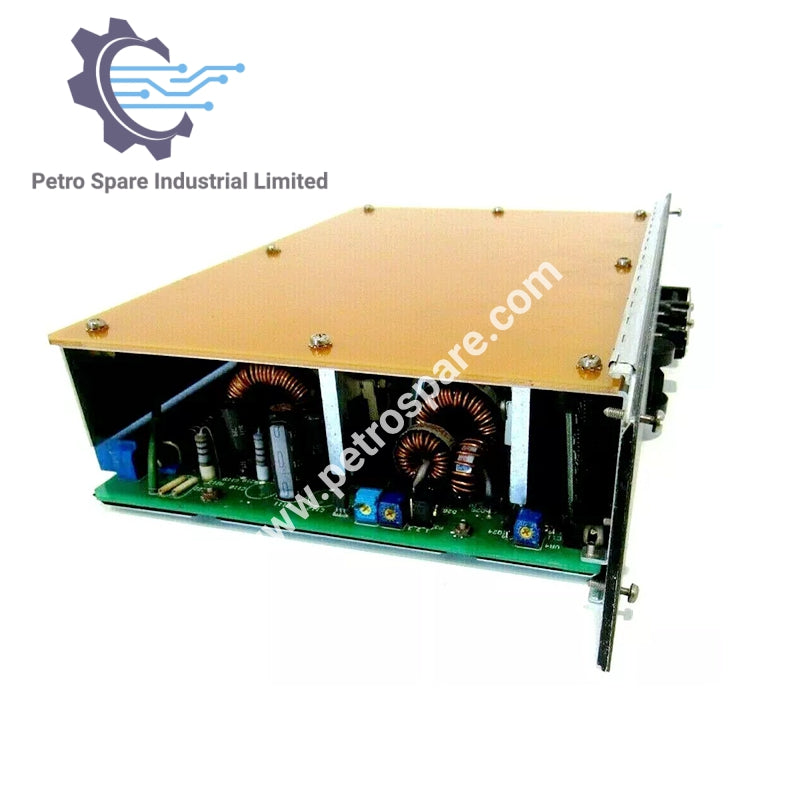

O GE Fanuc IC698PSA350 é um módulo de fonte de alimentação para o PACSystem RX7i, fornecendo energia confiável para os componentes do sistema.

Especificações

• Número da Peça: IC698PSA350
• Tensão Nominal: 120/240 VAC, 125 VDC
• Faixa de Tensão de Entrada: 85-264 VAC; 100-150 VDC
• Potência de Entrada: 125 watts (típico), 150 watts (máximo)
• Potência de Saída: 350 watts em três saídas
• Tensão de Saída: +5 VDC, +12 VDC, -12 VDC
• Corrente de Saída: +5 VDC: 0-60 A; +12 VDC: 0-12 A; -12 VDC: 0-4 A
• Frequência: 47-63 Hz

Características

• Proteção contra Sobretensão: saída +5 VDC: 5,7-6,7 V
• Proteção contra Sobrecorrente: saída +5 VDC: 66 A; saída +12 VDC: 15 A; saída -12 VDC: 4,6 A
• Tempo de Manutenção: mínimo de 15 ms
• Tempo de Retenção: 5 ms

Detalhes de Fiação e Slot

• Atribuição de Slot: Slot 0
• Terminais de Fiação: Entrada: AWG #16; GND: AWG #12
• Isolamento: 1500 VDC entre entrada e saídas

Condições Ambientais

• Temperatura: faixa de operação de 0-60°C
• Tensão de Isolamento: 250 VAC contínuo; 1500 VAC por 1 minuto

Ciclo de Vida

• Status do Produto: Ativo

---
