IC697MDL940

Visão Geral do Produto

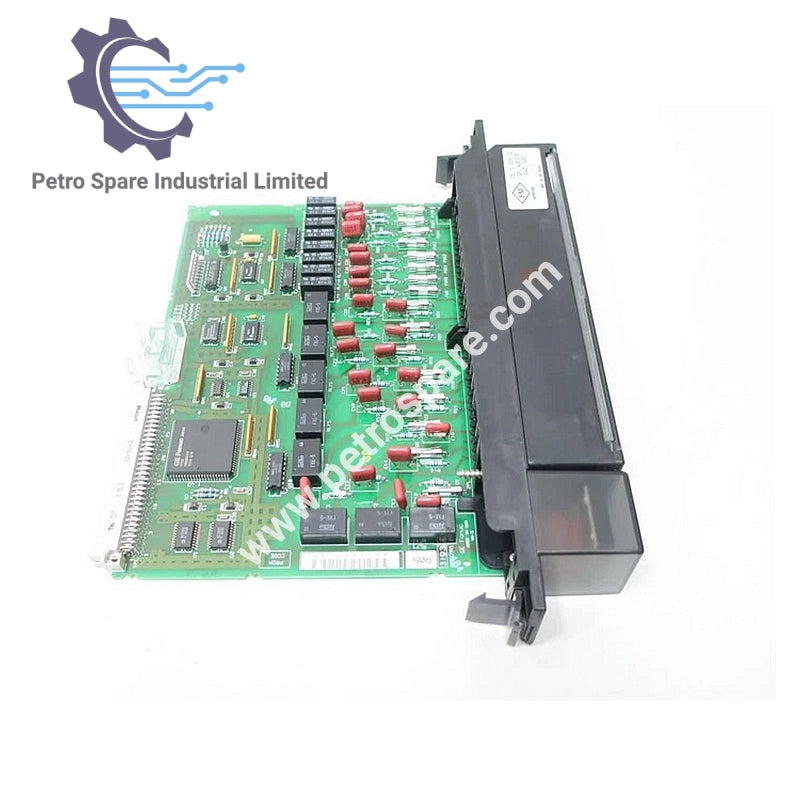

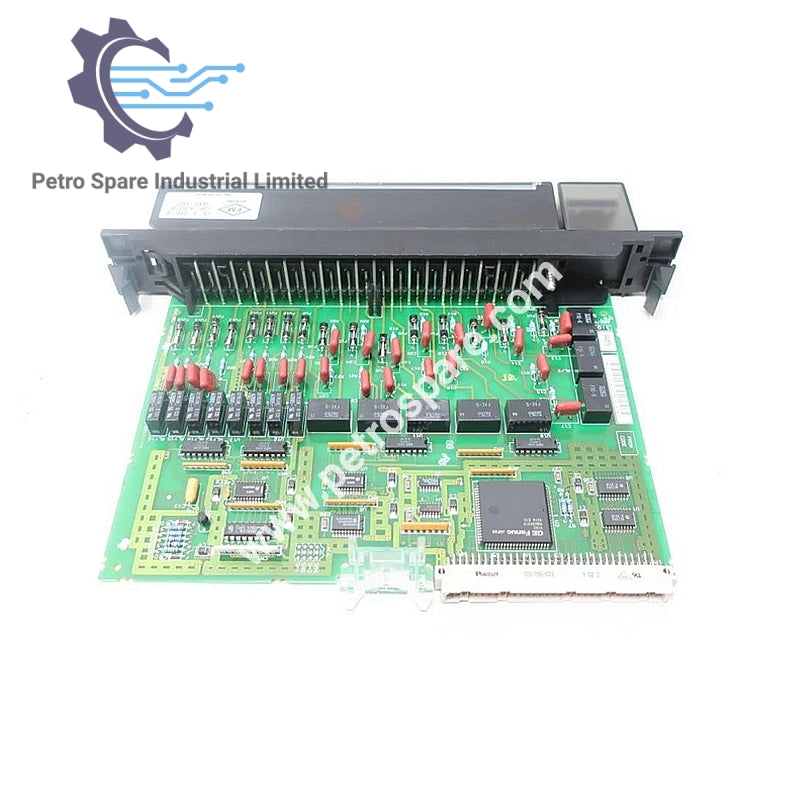

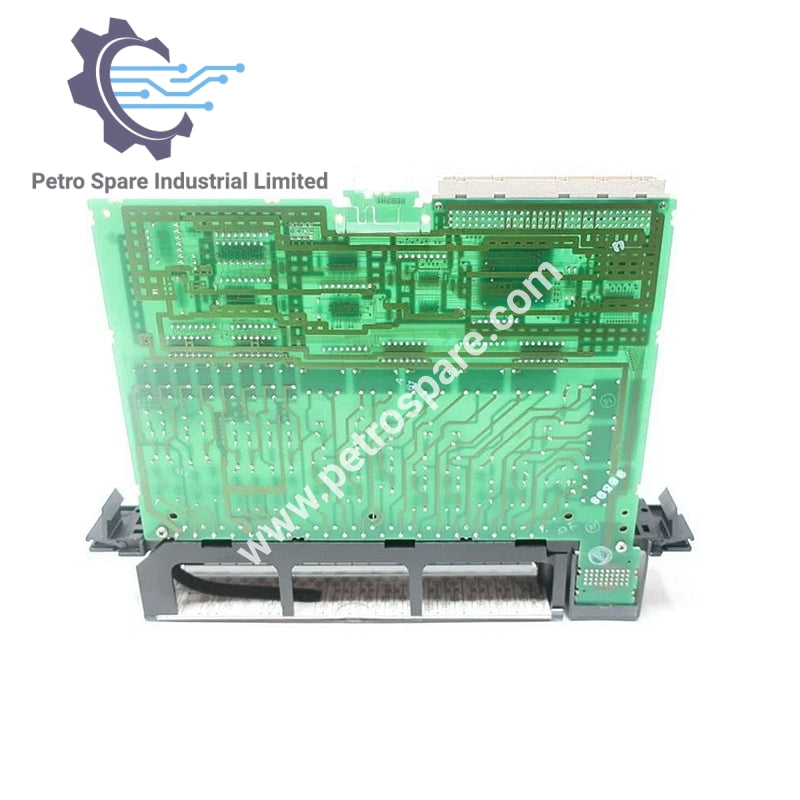

IC697MDL940 é um módulo de relé de saída discreta de 16 pontos da GE Fanuc, projetado para aplicações de controle industrial.

Informações Gerais

• Número da peça: IC697MDL940

• Fabricante: GE Fanuc

• Tipo: Módulo de Saída Discreta, Saída por Relé

• Saídas por módulo: 16

• Tipo de relé: Bobina fixa, armadura móvel

Configuração de Saída

• 8 pontos: Forma C (cada ponto isolado)

• 8 pontos: Forma A (2 grupos, 4 pontos por grupo)

• Isolamento: 1500 V para o backplane, 500 V entre circuitos Forma C ou grupos Forma A

Classificações Elétricas

• Tensão nominal: 120/240 VAC ou 5/24/125 VDC

• Corrente máxima de carga (resistiva):

• Por módulo: 16 A

• Por grupo (Forma A): 4 A

• Potência máxima: 480 VA (CA) ou 60 W (CC)

• Corrente mínima de carga: 10 mA

• Máximo vazamento de saída: 1 mA a 120 VAC

Características de Comutação

• Tempo de resposta (Ligado/Desligado): 10 ms máx

• Frequência de comutação: 20 ciclos/min (carga indutiva)

• Tipo de contato: Liga de prata

• Resistência do contato: 0,2 Ω máx

• Vida útil do contato:

• Mecânico: 20 × 10⁶ operações

• Elétrico: 10⁵ operações com carga resistiva nominal

Proteção e Snubber

• Fusíveis: 3 A por saída

• Snubber: R = 47 Ω, C = 0.015 µF

---
