IC697HSC700E

Visão Geral

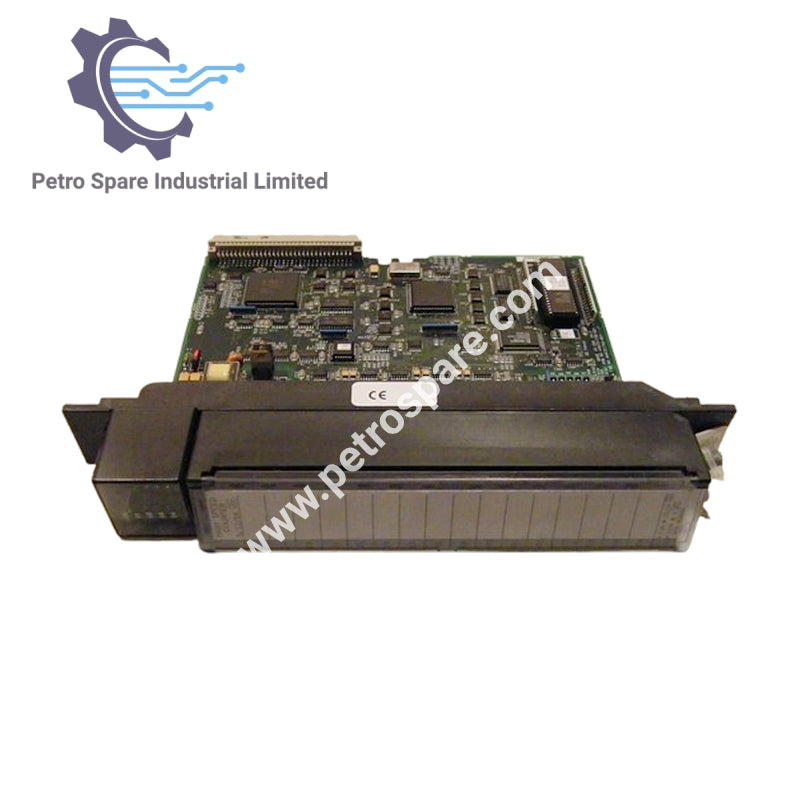

IC697HSC700E é um Módulo Contador de Alta Velocidade (HSC) da GE Fanuc para a série 90-70.

Tipo de Módulo

• Tipo: Contador de Alta Velocidade

• Slots: 1

Entradas/Saídas

• Número de Entradas: 12

• Número de Saídas: 4

• Faixa de Tensão de Entrada: 5–30 VDC

• Faixa de Tensão de Saída: 30 VDC

• Tipos de Entrada: TTL, não-TTL, magnético

Tipos de Contador

• Contadores Selecionáveis: A, B, C, D, E

• Taxa Máxima de Contagem (Tipos A-D): 200 KHz / 30 Hz

• Taxa Máxima de Contagem (Tipo E): 200 KHz Contagem Crescente/Decrescente, 800 KHz A Quad B, 30 Hz

• Opções de Filtro: Configurável para Contagem, Desabilitar Contagem, Pré-carga; Strobe usa filtro de alta frequência

Características

• Configuração: MS-DOS ou Windows via Ethernet/SNP

• Saídas: Indicadores de status LED

• Funções: Contar, processar, controlar sem CPU PLC

• Componentes Externos: Saída +5 VDC, oscilador externo

Desempenho

• Velocidade de Processamento: 200 KHz

• Consumo de Energia: 500 mA @ 5 VDC

• Aplicações: Medidor de fluxo de turbina, manuseio de materiais, controle de movimento/processo

---
