IC697CMM742-HK

Visão Geral do Produto

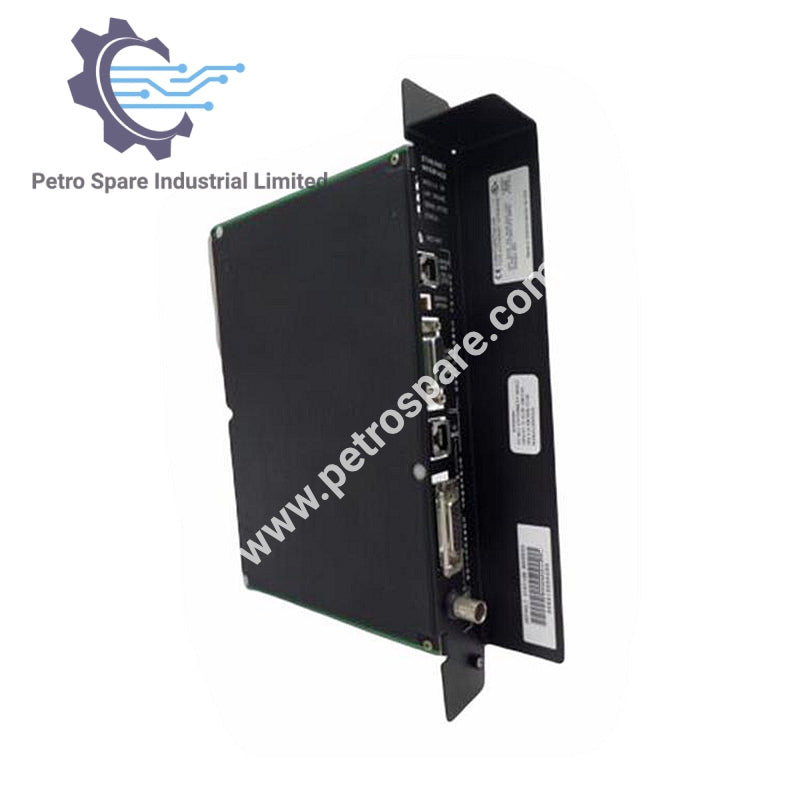

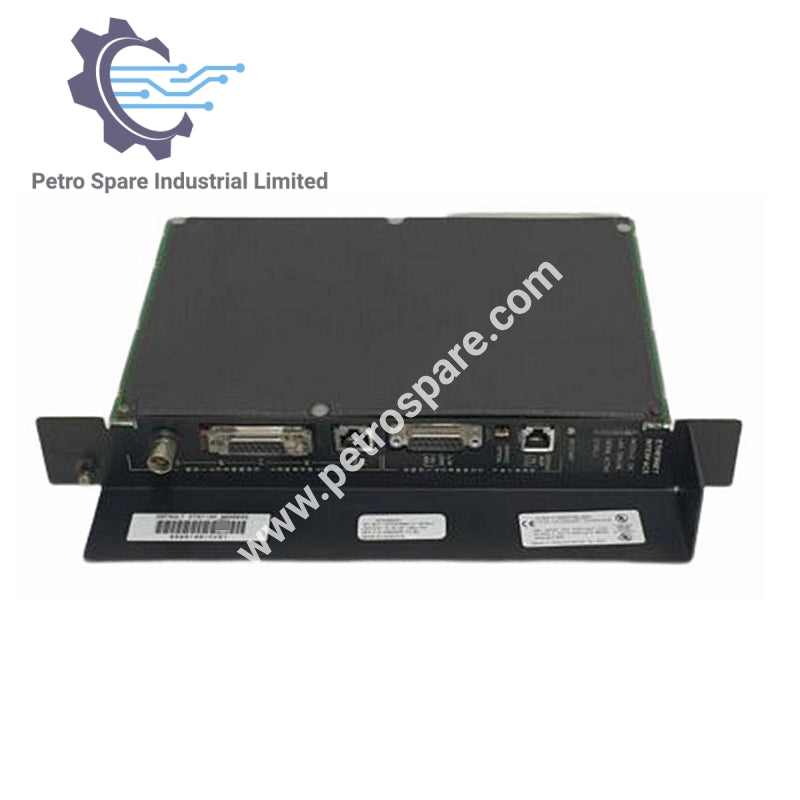

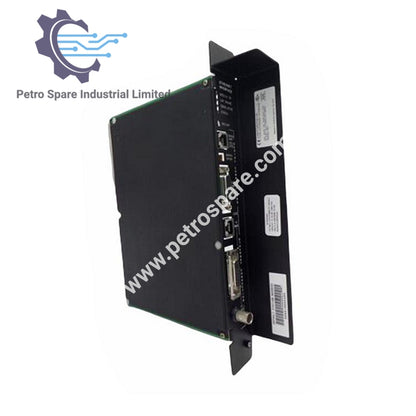

IC697CMM742-HK é um Módulo de Interface Ethernet GE Fanuc para Série 90-70 Tipo 2.

Portas de Rede

• Número de Portas: 3

• Conector: 15 pinos

• Mídias Suportadas: 10Base5, 10Base2, 10BaseT, 10BaseF, 10Broad36

• Transceptor: Fornecido pelo usuário, compatível com 802.3

Firmware e Comunicação

• Firmware Pré-carregado: Sim, para instalação simples

• Atualização de Firmware: Fácil, mantida indefinidamente

• Troca de Dados: Dados globais Ethernet baseados em configuração/lógica

• Protocolos Suportados: TCP/IP via SRTP

• Funções: Programação/configuração de PLC, gerenciamento de estação, diagnósticos

LEDs e Indicadores

• MODULE OK: LIGADO = diagnóstico bem-sucedido, DESLIGADO = falha, piscando = condições especiais

• LAN ONLINE: LIGADO = conectado, DESLIGADO = problema na rede, piscando = transferência de dados

• SERIAL ACTIVE: DESLIGADO = inativo, piscando = transferência de dados

• STATUS OK: LIGADO = normal, DESLIGADO = atenção necessária, piscando = condições normais/especiais

Funções do Botão de Reinício

• Teste de LED

• Reiniciar

• Reiniciar e Entrar no Estado de Carregamento de Software

• Reiniciar e Entrar no Estado de Manutenção

---
