IC695ALG628

Visão Geral

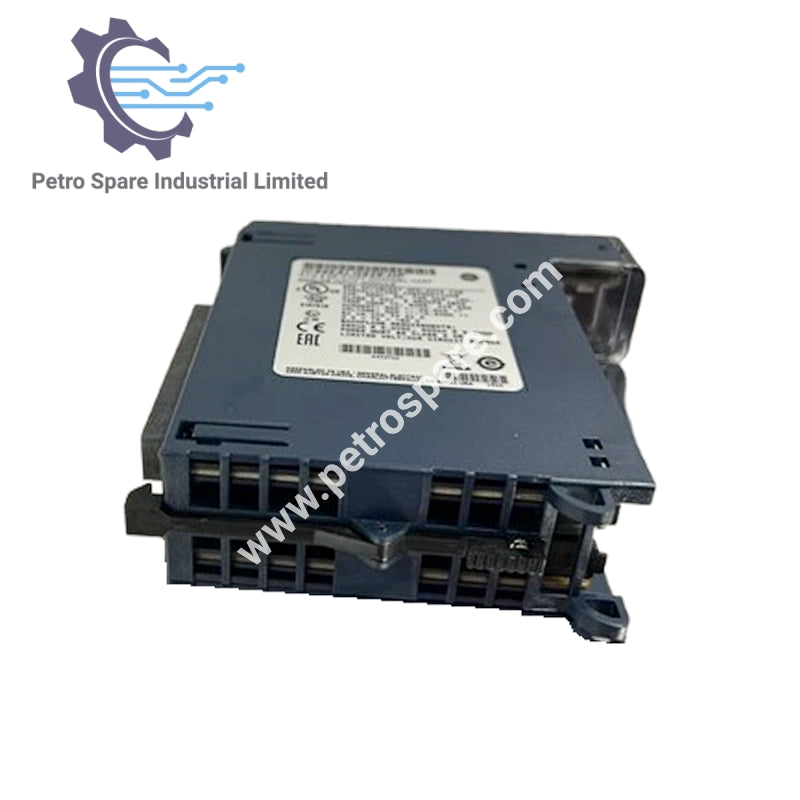

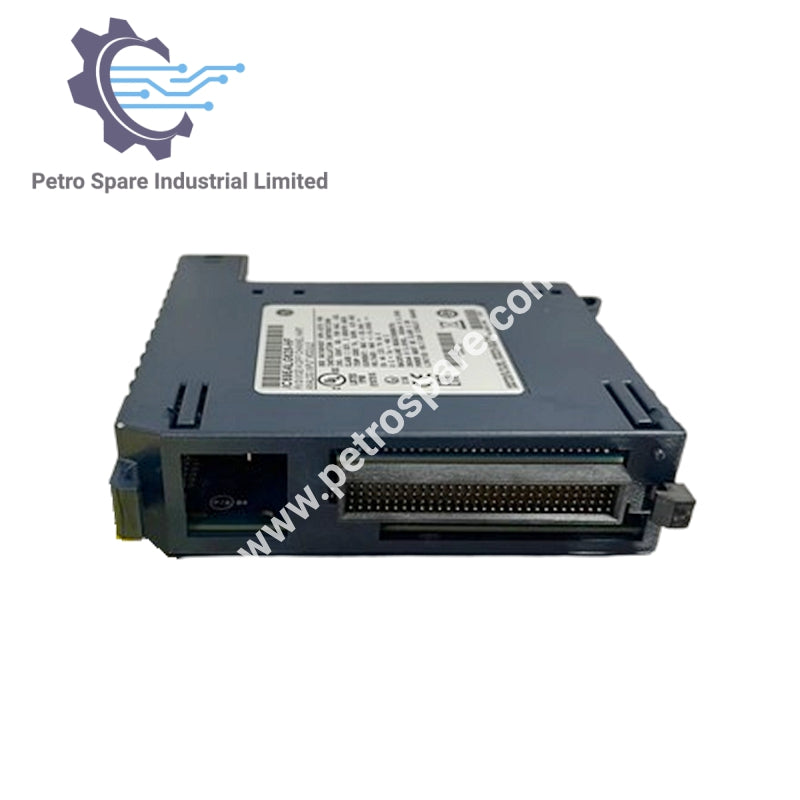

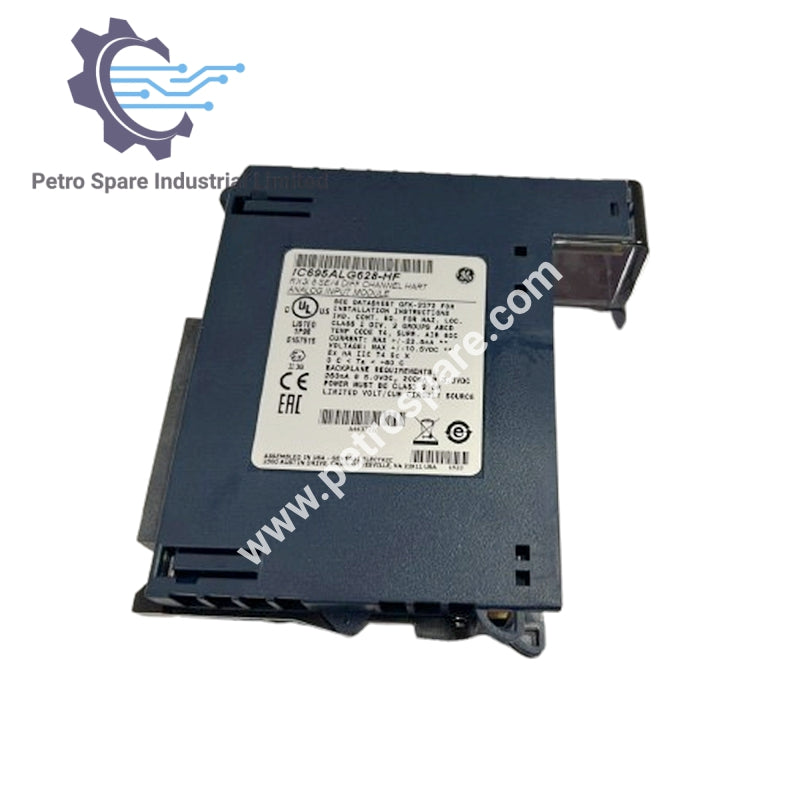

IC695ALG628 é um módulo de entrada analógica não isolado GE Fanuc PACSystem RX3i com suporte à comunicação HART, oferecendo faixas flexíveis de entrada de tensão e corrente com conversão de alta resolução de 24 bits.

Informações Gerais

• Série: PACSystem RX3i

• Tipo de módulo: Entrada analógica com comunicação HART

• Peso: 1,00 lbs (0,45 kg)

• Canais: 8 não isolados single-ended ou 4 não isolados diferenciais

Capacidades de Entrada

• Faixas de tensão: ±50 mV, ±150 mV, ±10 VDC, 0–10 VDC, ±5 VDC, 0–5 VDC, 1–5 VDC

• Faixas de corrente: 0–20 mA, 4–20 mA, ±20 mA

• Proteção contra sobretensão: ±60 VDC contínuo

• Proteção contra sobrecorrente: ±28 mA contínuo

Desempenho

• Resolução: ADC de 24 bits

• Formato de dados de entrada: Configurável como ponto flutuante IEEE de 32 bits ou inteiro de 16 bits em campo de 32 bits

• Filtros de entrada configuráveis: 8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz

Comunicação HART

• Versão suportada: HART 5.0

• Modems internos: 4

Requisitos de Energia

• Consumo interno de energia: 3,3 V a 600 mA, 5 V a 450 mA

Condições Ambientais

• Temperatura de operação: 32 a 140 °F (0 a 60 °C)

• Temperatura de armazenamento: –40 a 185 °F (–40 a 85 °C)

---
