IC695ALG626CA

Visão Geral

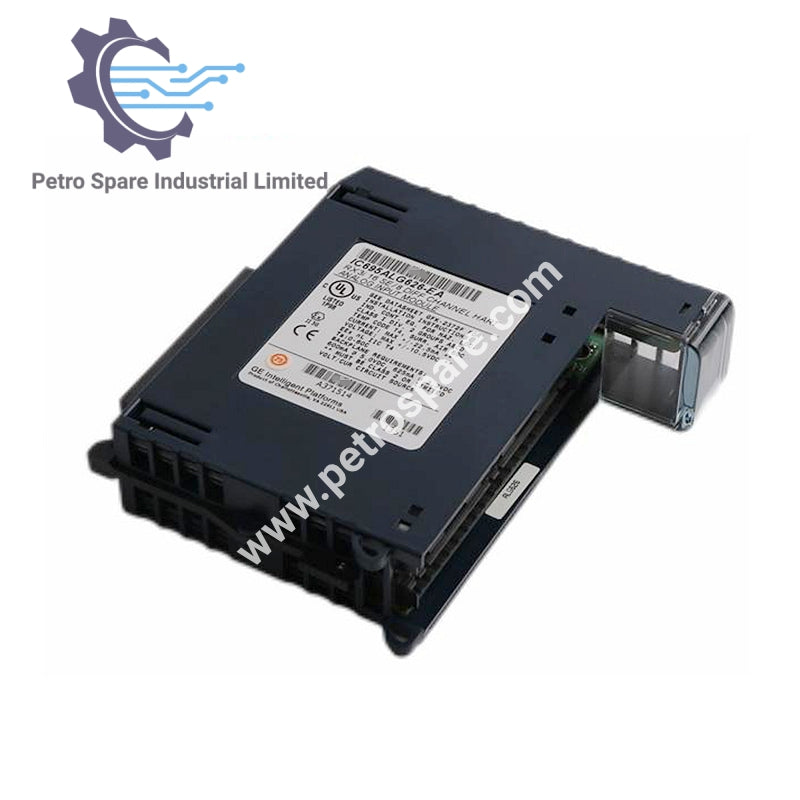

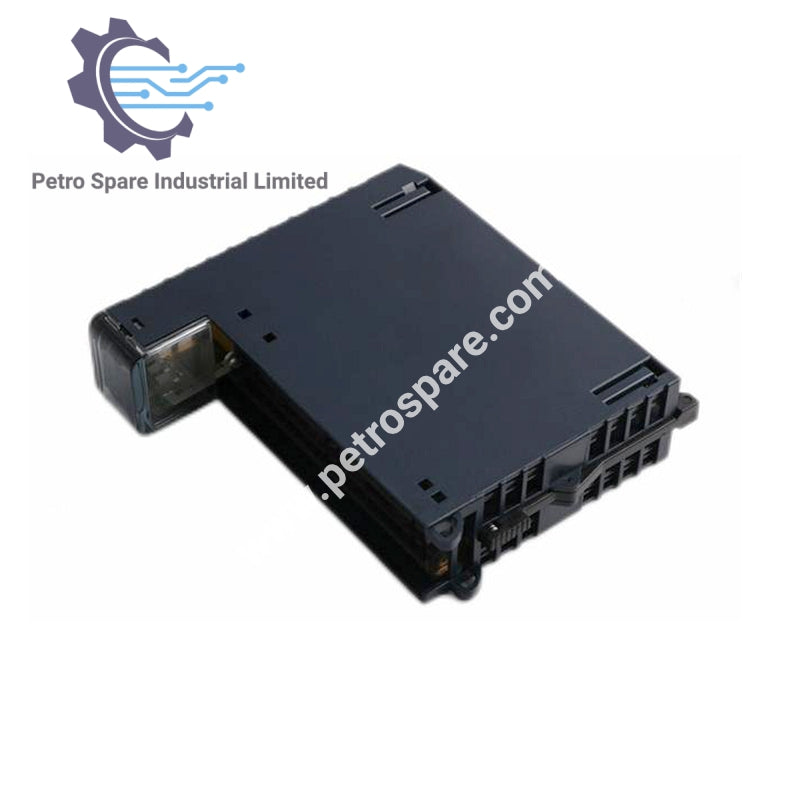

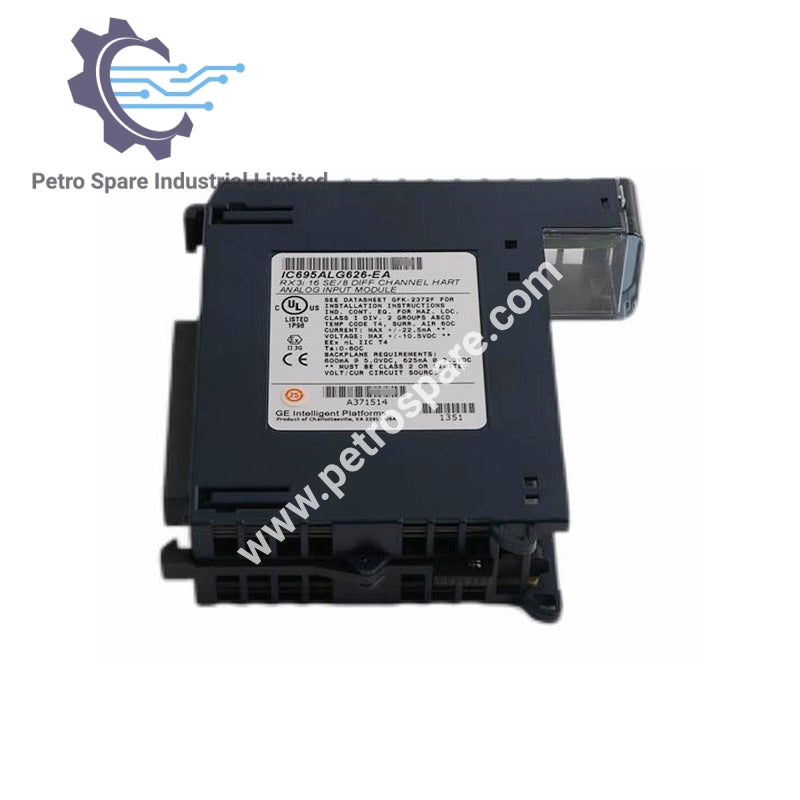

O IC695ALG626CA da GE Fanuc é um Módulo de Entrada Analógica com 16/8 canais para medição de tensão e corrente. Suporta múltiplas faixas de entrada e filtragem avançada, adequado para aquisição precisa de dados industriais.

Características Elétricas

• Faixas de Entrada:
  • Corrente: 0 a 20 mA, 4 a 20 mA, ±20 mA
  • Tensão: ±10 V, 0 a 10 V, ±5 V, 0 a 5 V, 1 a 5 V

• Resolução: ADC de 24 bits

• Formato de Dados: Configurável como ponto flutuante IEEE de 32 bits ou inteiro de 16 bits em campo de 32 bits

Requisitos de Energia

• Energia do Backplane:
  • ALG626: 600 mA máx. @ 5,0 V (+5%/-2,5%), 625 mA máx. @ 3,3 V (+5%/-3%)
  • ALG628: 450 mA máx. @ 5,0 V (+5%/-2,5%), 625 mA máx. @ 3,3 V (+5%/-3%)

• Dissipação de Energia:
  • IC695ALG626: 7,35 W máx.
  • IC695ALG628: 5,55 W máx.

Gerenciamento Térmico

• Redução Térmica:
  • Sem redução para IC695ALG628
  • IC695ALG626: Sem redução no modo tensão; redução aplica-se no modo corrente

Filtragem

• Opções de Filtro: 8 Hz, 12 Hz, 16 Hz, 40 Hz, 200 Hz, 500 Hz

Compatibilidade de Software

• Software Compatível: Programmer Machine Edition versão 5.5 e posteriores

---
