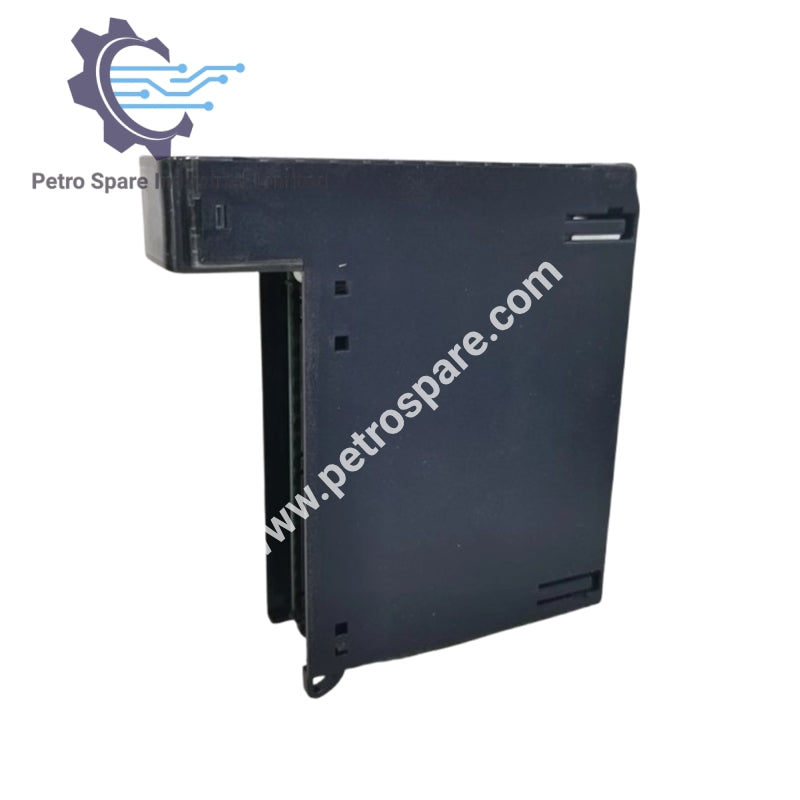

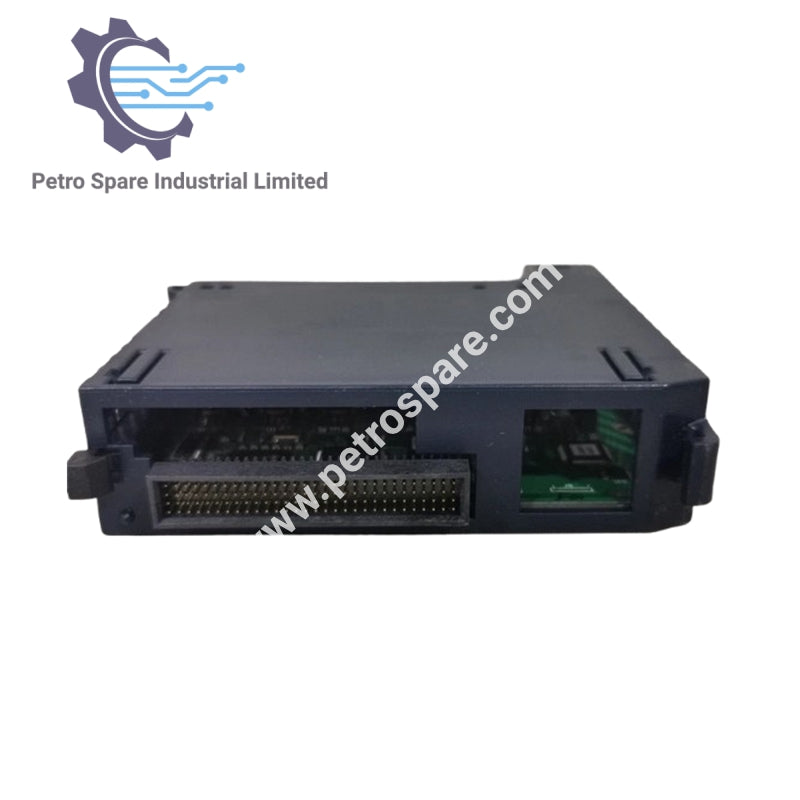

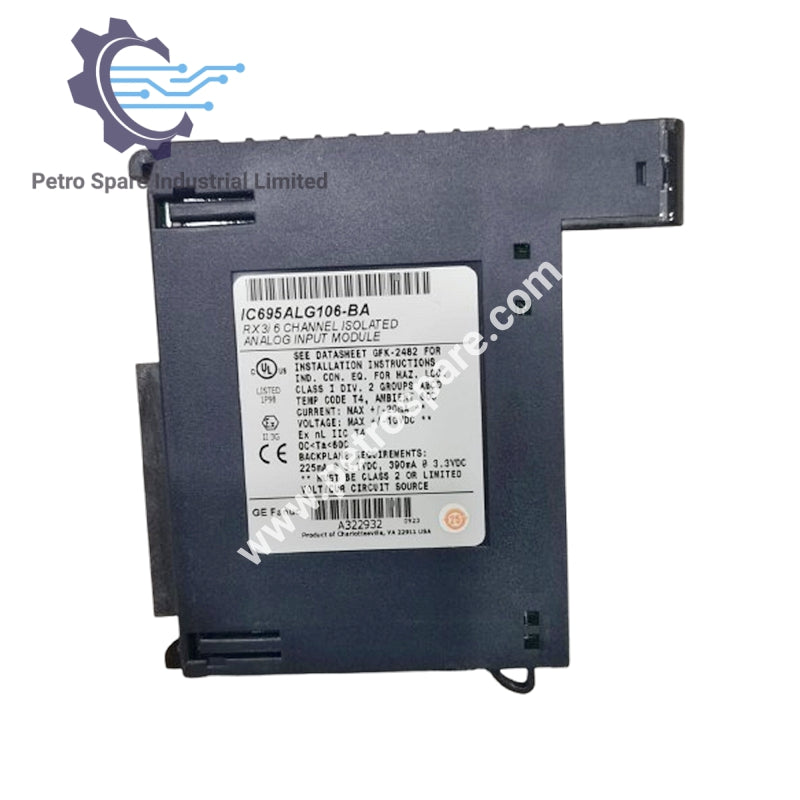

IC695ALG106

Visão Geral

IC695ALG106 é um módulo de entrada analógica isolada GE Fanuc, suportando múltiplas faixas de entrada de tensão e corrente com formatos de dados configuráveis para sistemas de automação industrial.

Faixas de entrada

• Corrente: 0–20 mA, 4–20 mA, ±20 mA

• Tensão: ±10 V, 0–10 V, ±5 V, 0–5 V, 1–5 V

Requisitos de Energia

• Alimentação do Backplane: 230 mA máximo @ 5,0 V (+5% / -2,5%)

• Alimentação do Backplane: 300 mA máximo @ 3,3 V (+5% / -3%)

• Dissipação de Potência: 2,97 W máximo (com entradas de 20 mA em todos os 6 canais)

• Redução Térmica: Sem redução

Especificações Técnicas

• Resolução: ADC de 16 bits, convertido para ponto flutuante ou inteiro

• Formato de Dados de Entrada: Configurável como ponto flutuante IEEE de 32 bits ou inteiro de 16 bits em um campo de 32 bits

• Opções de Filtro: 8 Hz, 12 Hz, 16 Hz, 40 Hz, 250 Hz, 1000 Hz

• Impedância de Entrada (tensão): >500 kΩ

• Resistência de Entrada de Corrente: 250 Ω ±1%

• Tempo de Detecção de Circuito Aberto: 1 s máximo

• Sobretensão: ±35 VCC contínuo, máximo

• Sobrecorrente: ±35 mA contínuo, máximo

---
