IC694MDL340

Visão Geral

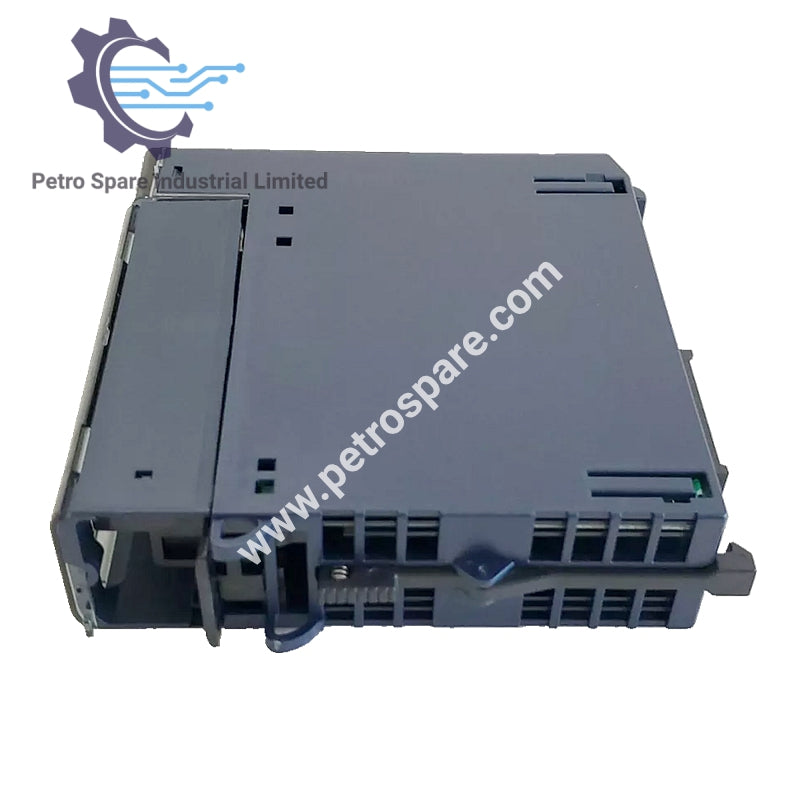

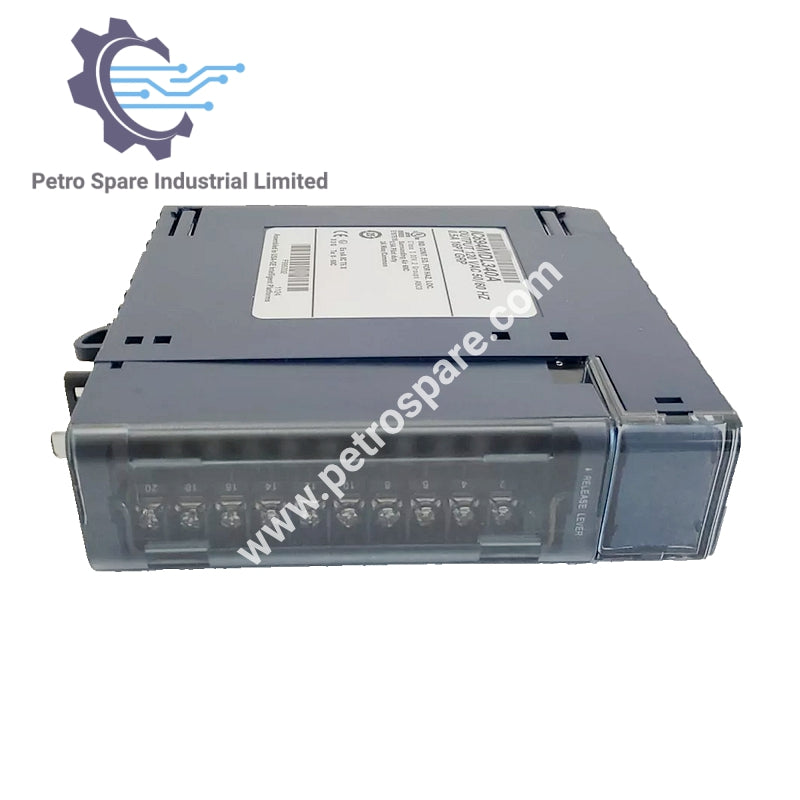

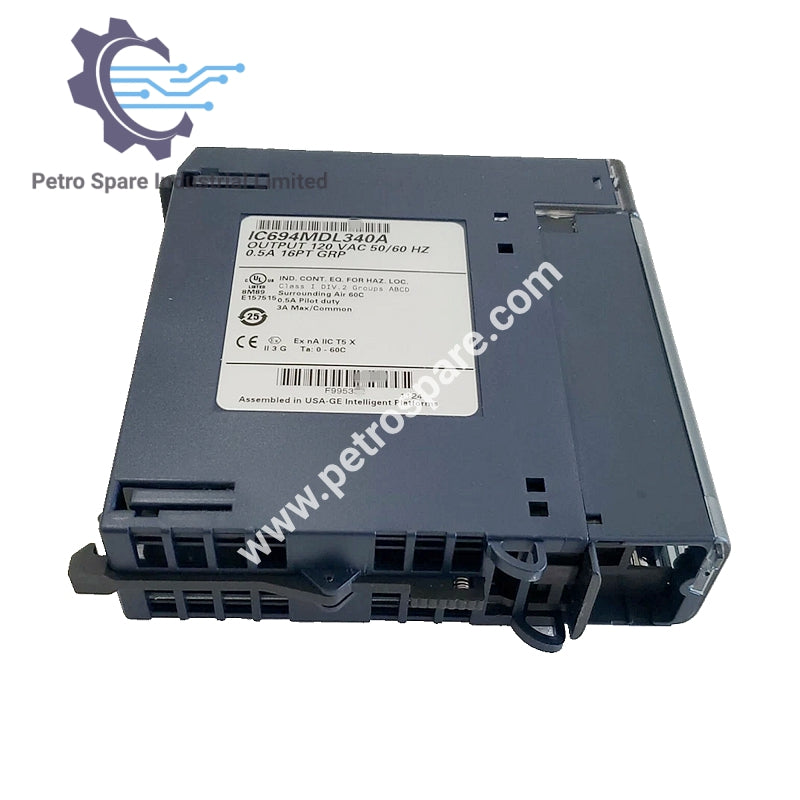

O IC694MDL340 é um módulo de saída discreta para o GE Fanuc PACSystem RX3i, projetado para controle industrial com 16 canais de saída.

Especificações Elétricas

• Tensão Nominal: 120 Volts AC

• Faixa de Tensão de Saída: 85 a 132 Volts AC

• Tensão Nominal de Saída: 120 VAC

• Corrente de Saída por Canal: 0,5 Amperes

• Corrente de Saída por Módulo: 3 Amperes

Configuração e Desempenho

• Número de Canais: 16 (2 grupos de 8)

• Frequência de Saída: 50/60 Hz

• Consumo de Corrente: 315 mA (todas as saídas ativas)

Tempo de Resposta

• Tempo de Resposta ao Ligar: 1 ms (típico)

• Tempo de Resposta ao Desligar: ½ Ciclo (máximo)

Potência e Consumo

• Consumo do Barramento 5V: 315 mA do barramento 5V

Condições Ambientais

• Temperatura de Operação: 32 a 140°F (0 a 60°C)

• Temperatura de Armazenamento: -40 a 185°F (-40 a 85°C)

• Umidade: 5% a 95%

Isolamento e Proteção

• Isolamento: 250 Volts contínuos; 1500 VAC por 1 minuto (Óptico e Canal)

Recursos Adicionais

• Corrente Máxima de Surto: 20 A por 1 ciclo

• Corrente de Fuga no Estado Desligado: 2 mA máximo

• Queda de Tensão de Saída: 1,5 Volts máximo

---
