IC694DNM200

Visão Geral

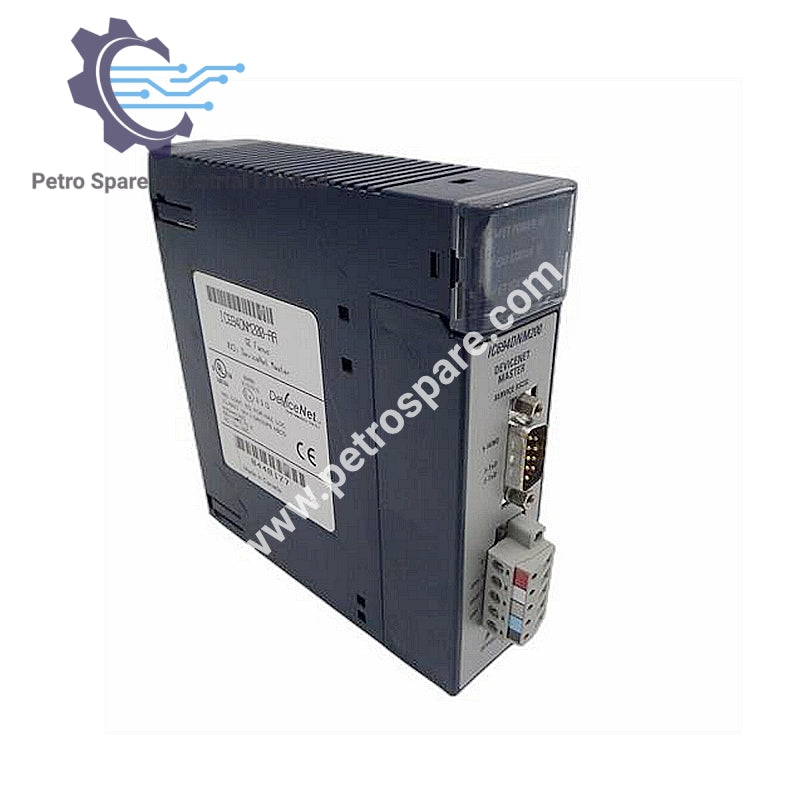

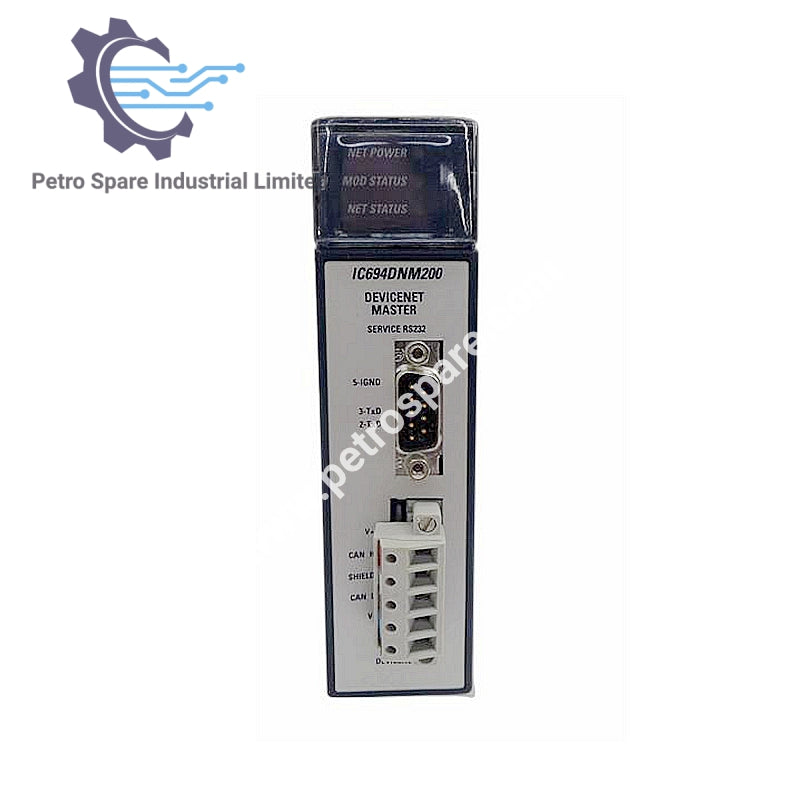

IC694DNM200 é um Módulo Mestre DeviceNet da série GE Fanuc RX3i.

Interfaces de Comunicação

• Porta de Serviço RS232: 1

• Porta Mestre DeviceNet: 1

• Protocolo: DeviceNet

• CPUs Compatíveis: RX3i Versão 3.5 ou posterior

Suporte ao Dispositivo

• Número Máximo de Escravos: 63

• Operação de Escravo: Suportada

• Dados de Entrada: 255 Bytes

• Dados de Saída: 255 Bytes

• Taxa Global de Varredura Configurável: Suportada

Classificações Elétricas

• Carga Máxima (5 V DC): 450 mA / 2,25 W

• Alimentação da Rede de Nó: 24 V DC ± 4%

• Consumo de Corrente: 450 mA @ 5 V DC

Taxas de Comunicação

• Taxas de Baud: 125k, 250k, 500k

Instalação

• Local de Montagem: Backplane RX3i e Série 90-30

• Redundância: Não suportada

• Diagnóstico: Detecção de endereço durante a energização

---
