IC694ALG220A

Visão Geral do Produto

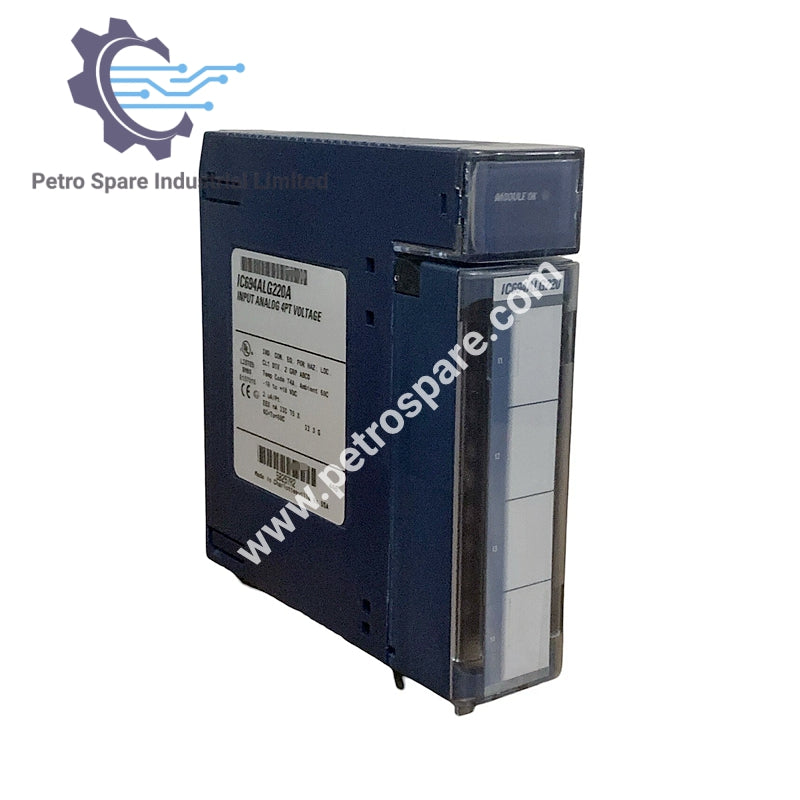

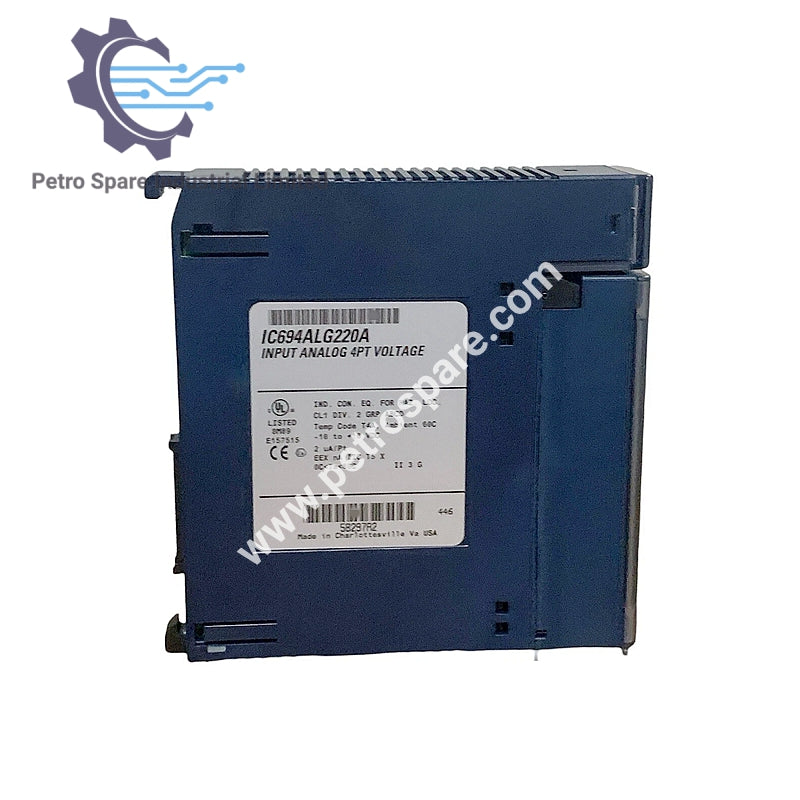

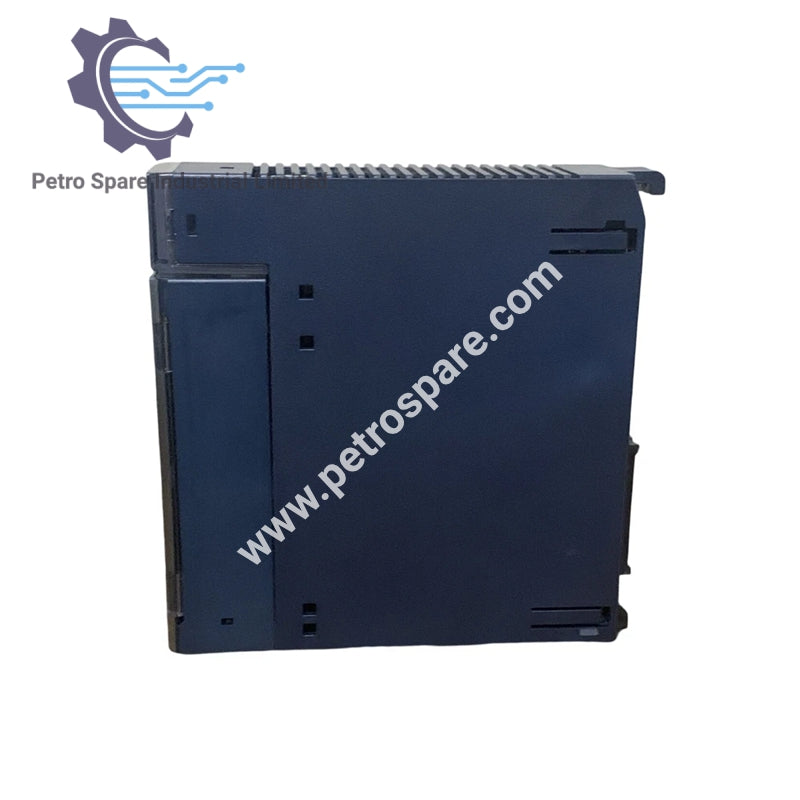

IC694ALG220A é um módulo de entrada analógica de tensão de 4 canais para GE Fanuc RX3i, suportando sinais de entrada de -10 a +10 V com tempo de conversão por canal de 1 ms.

Configuração do Canal

• Canais: 4

• Faixa de Tensão: -10 a +10 V DC

• Entrada de Corrente Selecionável: 4–20 mA via jumper

• Calibração de Fábrica: Sim

• Taxa de Atualização: 4 ms

• Filtro de Entrada: 17 Hz

Energia e Alimentação

• Consumo de Energia: 27 mA @ 5 VDC, 98 mA @ 24 VDC isolado

• Fonte de Alimentação: Backplane ou +24 VDC isolado dependendo da instalação

Instruções de fiação

• Requisito de Cabo: Cabo de instrumentação trançado e blindado

• Conexão do Escudo: COM ou GND

• Orientação Adicional: Conecte o lado negativo de uma fonte de tensão flutuante ao COM para limitar a tensão de modo comum

---
